En undersökning av viktiga tekniska aspekter inom Humanoid Robot Cable Industry

Den humanoida robotkabelstammen är en samling elektriska ledningar och kablar som förbinder de olika komponenterna i roboten, utför kritiska funktioner för kraftöverföring, signalkontroll och datakommunikation, och är känd som "blodkärlen" och "nervsystemet" hos den humanoida roboten.

Sammantaget är prestandakraven för humanoida robotkablar högre än de för industrirobotar och något lägre än för standarder för fordonskvalitet.

Bland dem är kravet på vibrationsmotstånd 10 gånger högre än för industrirobotar och 1/4 av standarder för fordonskvalitet; kravet på vattentäthetsprestanda är något högre än för industrirobotar och något lägre än för standarder för fordonskvalitet; kravet på saltspraytest är något lägre än för standarder för fordonskvalitet; och kravet på värmebeständighet är detsamma som för standarder för fordonskvalitet.

Dessutom är kraven på lättviktsdesign, korrosionsbeständighet, skärmningsprestanda, böjlivslängd, efterfrågan på kabelnätskvantitet och anslutningsspecifikationer högre än för industrirobotar.

En humanoid robotkabelnät hänvisar till sammansättningen av ledningar och kablar som kopplar samman de olika komponenterna i en robot. Genom att överföra kraft, signaler och data gör dessa selar att roboten kan fungera korrekt. Vanligtvis består en humanoid robotkabel av ledare, isoleringsmaterial, skyddande lager och kontakter. Som en kritisk komponent som länkar ihop robotens olika elektriska delar, fyller ledningsnätet viktiga funktioner – inklusive kraftöverföring, signalkontroll och datakommunikation – och fungerar effektivt som robotens "blodkärl" och "nervsystem".

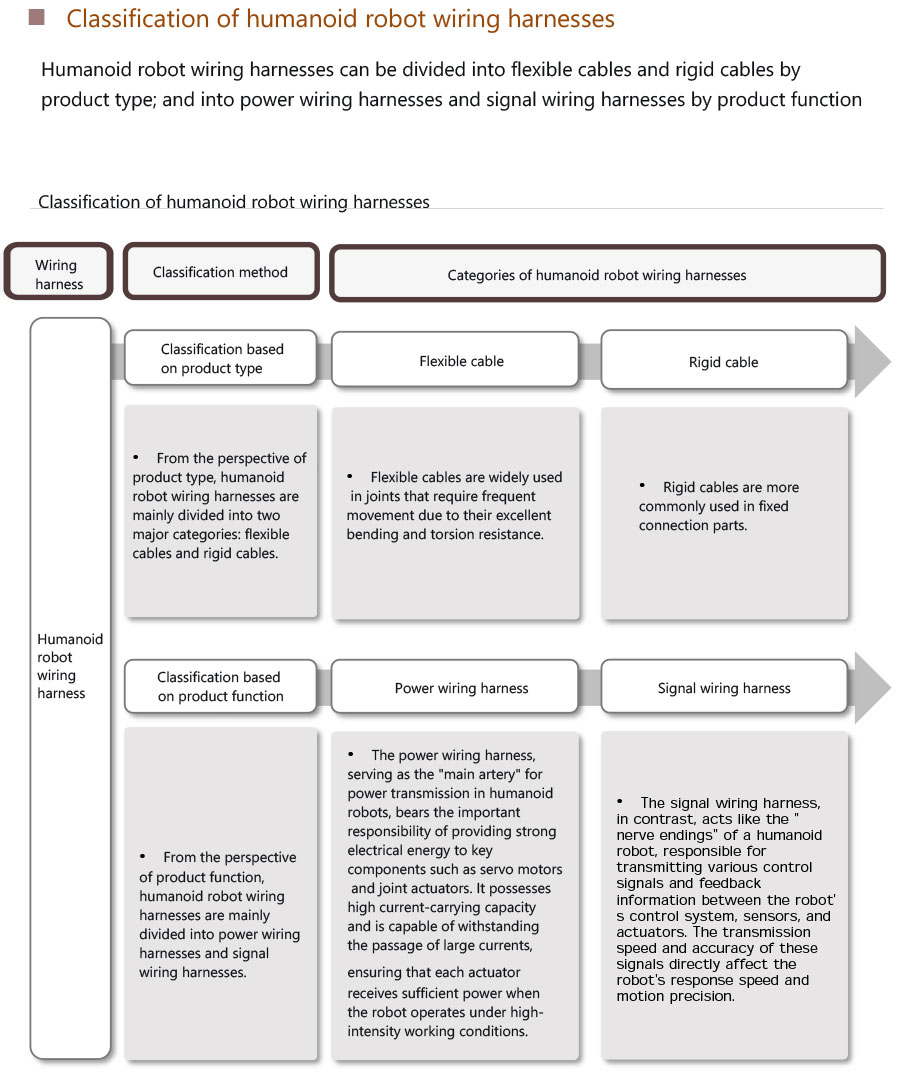

Baserat på produkttyp kan humanoida robotkablar kategoriseras i flexibla kablar och stela kablar; baserat på produktfunktion kan de klassificeras i kraftkablar och signalkablar.

Komponenter i ett ledningsnät

1. Konduktörer

• Ledare är vanligtvis gjorda av koppar eller aluminium, material kända för sin utmärkta elektriska ledningsförmåga. Ju större en ledares tvärsnittsarea är, desto större är dess förmåga att överföra elektrisk ström.

• Dessutom är det isolerande materialet som omger ledarna av största vikt, eftersom det förhindrar strömläckage och kortslutningar. Vanliga isoleringsmaterial inkluderar polyvinylklorid (PVC), polyeten (PE) och termoplastiska elastomerer (TPE).

2. Skyddsskikt

• Dessa skikt tjänar till att skydda ledarna från skador orsakade av yttre miljöfaktorer, såsom mekanisk nötning, kemisk korrosion och höga temperaturer. Vanliga material som används för skyddande lager inkluderar polyvinylklorid (PVC), polyuretan (PU) och silikon.

• Olika skyddsskiktsmaterial är lämpade för olika driftsmiljöer; till exempel i högtemperaturmiljöer ger ett skyddande silikonskikt överlägsen värmebeständighet.

3. Anslutningar

• Anslutningar tjänar till att länka ledningsnätet till robotens olika individuella komponenter. De är vanligtvis tillverkade av metall eller plast och kännetecknas av sin utmärkta ledningsförmåga och hållbarhet. Vanliga typer av kontakter inkluderar cirkulära kontakter, rektangulära kontakter och kontakter av pluggtyp.

• Olika typer av kontakter är skräddarsydda för specifika robotapplikationer; till exempel är cirkulära kopplingar väl lämpade för att ansluta robotskarvar, medan rektangulära kopplingar vanligtvis används för anslutning till robotens styrskåp.
