Tre servon Active Type Wire Tejpmaskin

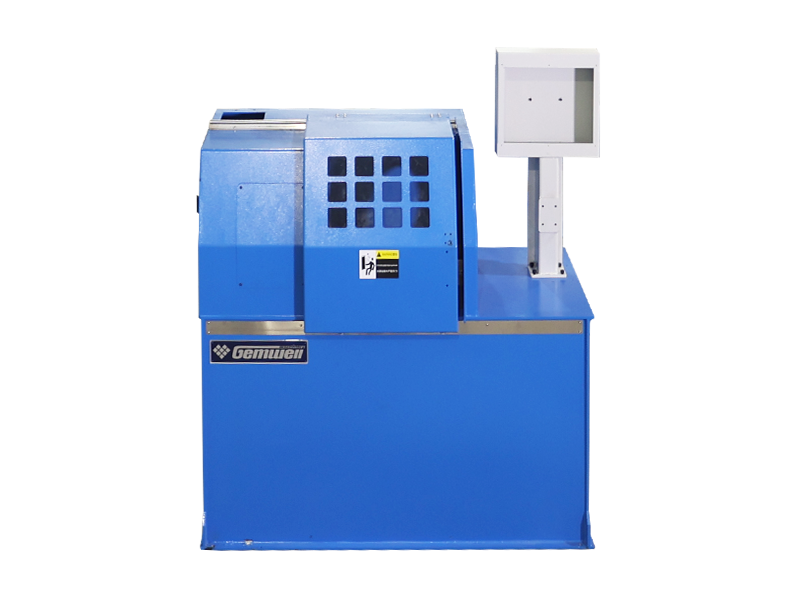

Tre servon Active Type tejpningsmaskin för parallellparsignaltråd

Center Rotary Wrapping är en nyckelprocedur i trådproduktionsprocessen för Ethernet-portkontaktdataöverföring av tråd. Omslagsmaterialet lindas runt två isolerade kärntrådar och en jordtråd i en parallell struktur vid en höghastighetsgående tejpningsmaskin. Stabiliteten i lindningsprocessen påverkar testkvalifikationerna för impedans, dämpning, ekoreturförlust, överhörning och andra indikatorer för den färdiga samlingstråden. Omslagsmaskiner med utmärkt prestanda kan inte bara producera höghastighetsöverföringstrådar med högre frekvensnivåer utan också uppnå högre produktionsutbyte, vilket avgör trådtillverkarnas marknadspositionering och konkurrenskraft. GEMWELL har fokuserat på teknisk forskning, utveckling och innovation av omslagsmaskiner sedan det etablerades för 20 år sedan. Efter ständiga förbättringar och uppgraderingar har GEMWELL Three Servos Active Type Taping Machine for Parallel Pair Signal Wire nu blivit det perfekta valet för många välrenommerade företag inom tillverkning av höghastighetssignalöverföringstrådar. Maskinspecifikationer kan anpassas. Följande konfiguration är en konventionell konfiguration av tre omslagshuvuden. Användare kan öka antalet lindningshuvuden enligt olika kabeltillverkningsspecifikationer. Beroende på olika tråddiametrar kan specifikationerna och typerna av upptagnings-, utbetalnings- och kapstanmaskiner också anpassas och ändras.

Förfrågan +
PREV：Tre servon Active Type tejpningsmaskin för fasstabil kabel
NÄSTA：Ingen nästa produkt
Product Details

KOMPONENTER

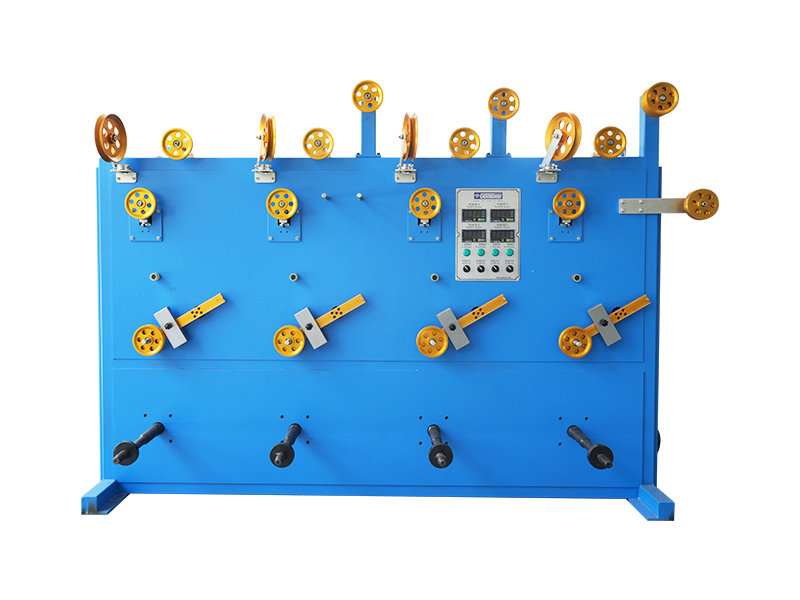

● Ø500 power core wire pay-off stativ 2 enhet

● Ø300 kraftkoppartråd pay-off stativ 2 enheter

● Tejphuvud 1 1 st

● Power släplindningsmaskin 1 st

● Tre-servo kraftomslagsmaskin tejphuvud 2 1 enhet

● Tre-servo kraftomslagsmaskin tejphuvud 3 1 enhet

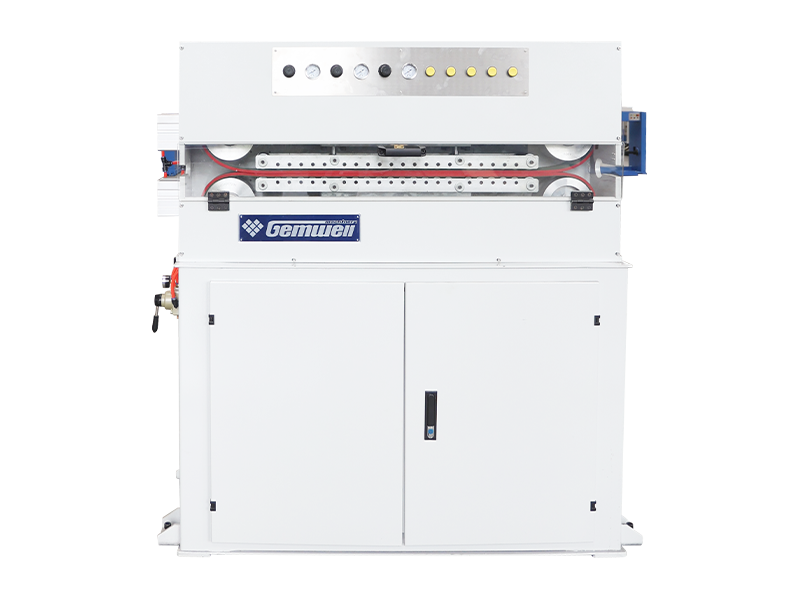

● Teleskopugn 1 enhet

● Pneumatiskt forcerat kylrör 1 enhet

● Ø400 hjultyp remskapstan 1 st

● Ø500 drivna axelradupptagningar 1 enhet

● Diametermått 1 enhet

● Bläckstråleskrivare 1 enhet

● Styrsystem 1 enhet


TEKNISKA SPECIFIKATIONER

Strukturtyp Tre servo rörelsekontroller aktiv typ konstant spänning omslagsmaskin/kraftinslagningsmaskin (patent nr 202122403949.4A)
Lämplig trådtyp Används huvudsakligen för MINI-SAS, QSFP höghastighetsparallella par av signalöverföringslinjer, även för dataledningar, styrledningar, specialkablar och annan trådlindning.
Tillämpliga material AL, MYLAR, KOPPARFOLIE, PTFE, etc.
Tillämplig tråddiameter Optimalt område: Ø0,4-1,5 mm
Produktspecifikation Optimalt område: Ø0,5*1,0-1,6*3,2mm
Maximal hastighet MAX2500RPM (ingen belastning), den faktiska starthastigheten ställs in enligt trådkraven
Trådhastighetsområde 1-25m/min, hastighetsintervallet är olika beroende på trådtyp.
Tejprullens ytterdiameter Optimalt räckvidd: O.D. Ø180*Höjd 100
Tejpbredd 1,5-15 mm
Tejprullens innerdiameter 30/50,8/76 universell
Wrapping pitch 3-30mm, programinställning
Spänningsområde 1N-30N/100g-3000g
Huvudmotoreffekt 3KW servorörelsemotor
Tejpande kraft 1,8KW servomotor
Omslagstejpspänning 1,3KW servomotor
Upptagningskraft 0,4KW servoväxelmotor
Pay-off kraft 0,4KW växelmotor
Upptagningskraft 0,8KW servomotor vridmomentläge lindning, spänningslös dansare
Lindningsförskjutningskraft 0,4KW servo rörelsekontroller
Tejplängd 1 rulle 3 rullar, utan att klippa av vajern vid byte av rulle
Tejpinspektion Automatisk avstängning när bandet är på väg att vara slut och gå sönder.

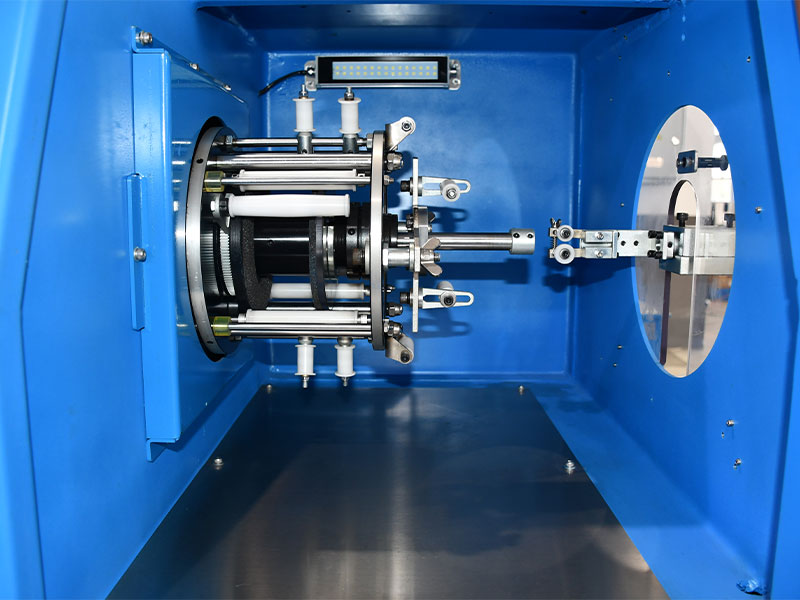

Tejpomslagsform Den inre formen av tejp är fixerad på den centrala ledningen, den yttre formen på trådstyrhjulet är fixerad på tejplagringsröret. Båda formarna är utdragbara och flyttbara.
Tejplindningsnoggrannhet Stigningstolerans: ± 1 %, spänningstolerans: ± 1 %.
Överlappningshastighet 0-80 %, programinställning
Formelhantering Digital produktion, spänning, ytterdiameter, stigning, S/Z, radavstånd, lufttryck och andra data kan lagras i PLC:n.
Spänningsinställning Spännelement av omslagstejp/pay-off/upptagning/omslag är servomotorer, SOP-processen lagras i PLC.
Säkerhetsskydd Följ CE-standarder, med temperatur/vibration/brus/tryck automatisk detektering och förutsägelse.




PRODUKTFUNKTIONER

● Hög produktivitet: Den roterande kroppen är statiskt balanserad och dynamiskt balanserad för testning och korrigering. Vid körning har maskinen en liten vibration och en låg röst. Spindeln genererar inte värme under långvarig kontinuerlig höghastighetsdrift. Den har hög produktionseffektivitet och kostnadseffektivitet.

● Stabil spänning: Tre servomotorer ger kraft för att exakt kontrollera rörelsen av den roterande ramen, tejpmaterialbrickan och spänningsdansaren.

Olika påverkande faktorer som förändringar i materialspole eller kudddiameter och vindmotstånd elimineras, vilket resulterar i stabil spänning.

● Exakt tonhöjd: Med huvuddragaren som riktmärke för rörelsen, antar huvuddragledaren och varje roterande ram en servorörelsekontroll för exakt sammankopplande rörelsekontroll så att en exakt lindningsstigning kan uppnås vid vilken hastighet som helst.

● Arbetsbesparing: En klämanordning är installerad vid trådinloppsänden av varje lindningshuvud. Spännkraften kan justeras utan att skada vajern; tråden kan dras tillbaka i motsatt riktning; Hantering av konfigurationsläge, hämtning av SOP-formeln med ett klick, startförberedelse med ett klick och start med ett klick; Stanna och stäng av när bandet är trasigt/färdigt/mätat, intelligent kontroll, sparar arbetskraft.

● Låg felfrekvens: ingen kollektorring, ingen kolborste, förutom regelbundet utbyte av slitdelar på bandstyrrullen, låg felfrekvens.

● Enkelt underhåll: Använder Profinet bussstyrning, snabb signalöverföring, låg störning, fjärrfelsdetekteringskabel. Felsökning och underhåll är tillgängligt oavsett om maskinen finns i något land i världen, så länge det finns ett kommunikationsnätverk kan snabba fjärrunderhållstjänster tillhandahållas.
