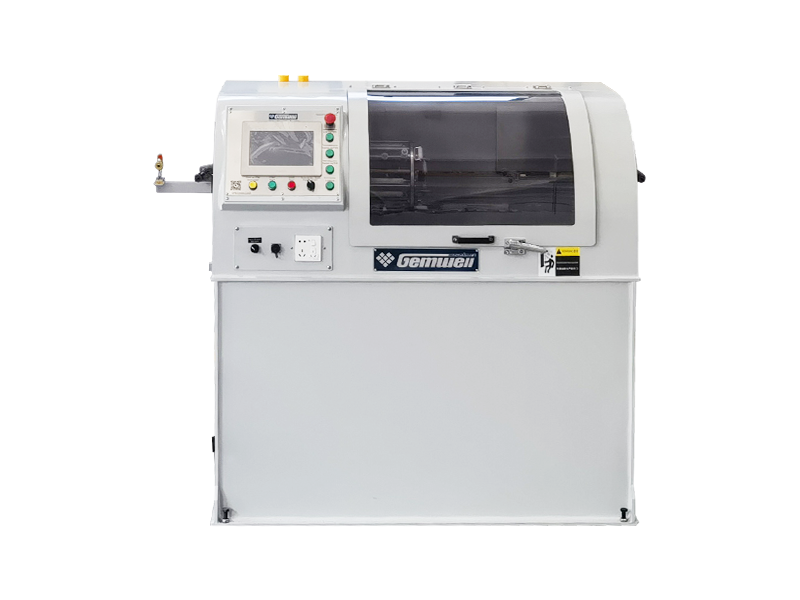

Tre servon Active Type Wire Tejpmaskin

Tre servon Active Type tejpningsmaskin för fasstabil kabel

Den militära industrin är det huvudsakliga applikationsområdet för fasstabila kablar, såsom fasstyrd radar, missiler, fartyg och elektroniska krigföringssystem. Jämfört med andra typer av kablar utmärker sig fasstabila kablar i prestandaindikatorer och flexibilitet. Det finns två typer av fasstabilitet: mekanisk fasstabilitet och temperaturfasstabilitet. Mekanisk fasstabilitet avser den fasförskjutning som orsakas av dimensionsförändringar och strukturella variationer hos kabelkomponenterna när de utsätts för mekaniska krafter såsom böjning eller vridning. Det mekaniska fasstabilitetsindexet påverkas av böjmetoder och radier, och data varierar med olika testmetoder och böjradier. Till exempel i fasstyrda radarsystem behöver antennenheterna synkront sända signaler till stordatorn för analys och bearbetning, men avståndet från olika positioner på antennytan till stordatorns gränssnitt varierar. En uppsättning fasmatchade kabelkomponenter kommer att ta olika vägar från antennenheterna till stordatorns gränssnitt, vilket resulterar i olika antal böjar och böjradier. Därför, i designprocessen, bör uppmärksamhet ägnas åt tätheten och stabiliteten hos den inre ledaren, isoleringen och den yttre ledaren, vilket minskar eller undviker relativ glidning mellan de tre. Temperaturfasstabilitet hänvisar till kabelmaterialens prestanda och deras interna interaktioner med temperaturförändringar, vilket kommer att påverka den övergripande fasvariationen med temperaturen. Till exempel, när den omgivande temperaturen stiger, expanderar isoleringsmaterialet och dess tätningsprestanda minskar, vilket resulterar i en minskning av dielektricitetskonstanten, en ökning av utbredningshastigheten och en minskning av fasen. Samtidigt, när temperaturen stiger, expanderar kabelledaren, och dess fysiska längd ökar också, vilket resulterar i en fasökning. Till exempel, vid utplacering av fasstyrda radar eller missiler i höghöjdsområden kan den stora temperaturskillnaden mellan dag och natt överstiga det intervall som vanliga kablar tål, vilket resulterar i betydande fasförändringar och signalförseningar. Högpresterande koaxialkabelkomponenter måste ha god mekanisk fasstabilitet och temperaturfasstabilitet. GEMWELL har fokuserat på innovation och forskning kring trådlindningsmaskiner i 20 år. Genom kontinuerliga förbättringar har GEMWELL Three Servos Active Type tejpningsmaskin för parallellparsignaltråd blivit ett bättre val för att ersätta traditionella modeller och processer för omslagsmaskiner. Följande konfiguration är för en standarduppställning med tre tejphuvuden, och användare kan öka eller minska antalet tejphuvuden enligt olika processer. Beroende på olika tråddiameterspecifikationer kan specifikationerna och typerna av upptagning, utbetalning och kapstan också anpassas.

Förfrågan +

FÖREGÅENDE:Tre servon Active Type tejpningsmaskin för nyenergidatakabel
NÄSTA:Tre servon Active Type tejpningsmaskin för parallellparsignaltråd

Produkt Detaljer

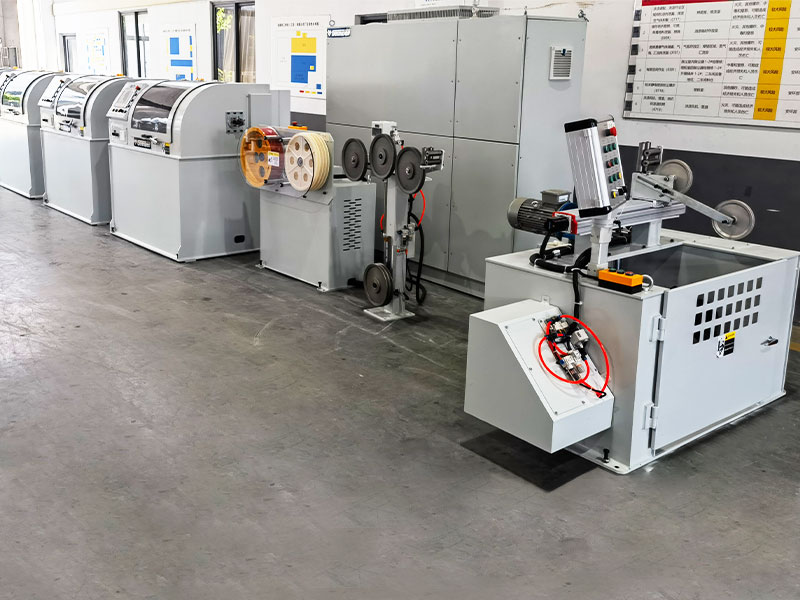

KOMPONENTER

● 630 kraftupptagningsställ 1 enhet
● Spänningsställ 1 enhet

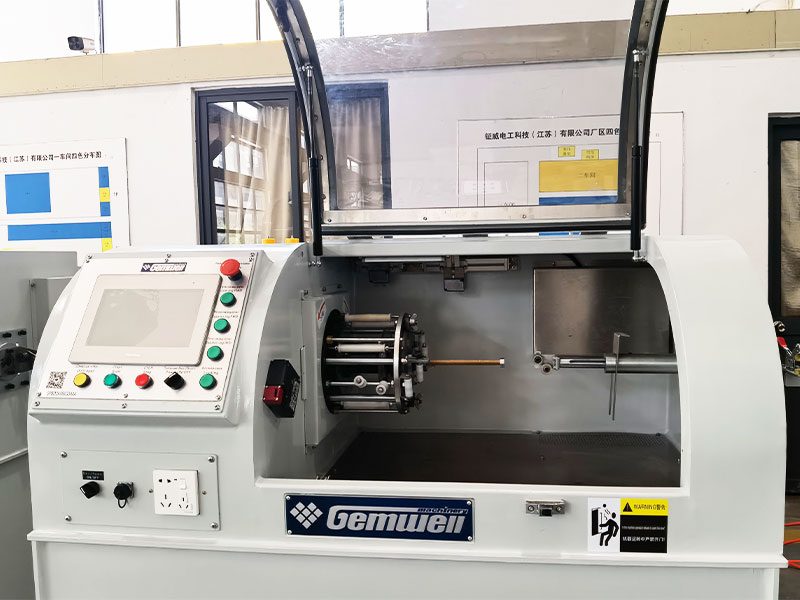

● Tre-servo kraftomslagsmaskin tejphuvud 1 1 enhet
● Diametermätare 1 enhet
● Tre-servo kraftomslagsmaskin tejphuvud 2 1 enhet
● Diametermätare 1 enhet
● Tre-servo kraftomslagsmaskin tejphuvud 3 1 enhet
● Rakt bälte capstan 1 enhet
● Diametermätare 1 enhet
● Spänningsställ 1 enhet
● Ø630 axeltyp upptagningsmaskin 1 st
● Styrsystem 1 enhet
● Stroboskop 1 enhet

TEKNISKA SPECIFIKATIONER

Strukturtyp	Tre servo rörelsekontroller aktiv typ konstant spänning omslagsmaskin/kraftinslagningsmaskin (patent nr 202122403949.4A)
Lämplig trådtyp	Främst tillämpligt på produktion av stabil faskabel, koaxialtrådsomslag, även för styrledningar, specialkablar och annan rund trådlindning och omslagstejp.
Tillämpliga material	AL, MYLAR, KOPPARFOLIE, PTFE, PI, etc.
Tillämplig tråddiameter	Optimalt område: Ø0,8-10 mm
Produktspecifikation	Optimalt område: Ø1,0-12 mm
Maximal hastighet	MAX2500RPM (ingen belastning), den faktiska starthastigheten ställs in enligt trådkraven
Trådhastighetsområde	1-15m/min, hastighetsområdet är olika beroende på trådtyp.
Tejprullens ytterdiameter	En lindad vändbar används för både plåt och axiell typ, O.D. Ø300*Höjd 120
Tejpbredd	3-30 mm
Tejprullens innerdiameter	50,8/76 universell
Wrapping pitch	1-30mm, programinställning
Spänningsområde	2N-60N/200g-6000g
Huvudmotoreffekt	4,4KW servorörelsemotor
Tejpande kraft	1,8KW servomotor
Omslagstejpspänning	1,8KW servomotor
Ta upp kraft	Linjär bel capstan maskin, 1,3KW servo motion controller
Pay-off kraft	0,75KW växelmotor
Ta upp kraft	1,3KW servomotor vridmomentläge lindning, spänningslös dansare
Lindningsförskjutningskraft	0,4KW servo rörelsekontroller
Tejplängd	400mm, utan att klippa av vajern vid byte av rulle
Tejpinspektion	Automatisk avstängning när bandet är på väg att vara slut och gå sönder.
Tejp omslagsform	Den inre formen av tejp är fixerad på den centrala ledningen, den yttre formen på trådstyrhjulet är fixerad på tejplagringsröret. Båda formarna är utdragbara och flyttbara.
Tejplindningsnoggrannhet	Stigningstolerans: ± 1 %, spänningstolerans: ± 1 %.
Överlappningshastighet	0-80 %, programinställning
Formelhantering	Digital produktion, spänning, ytterdiameter, stigning, S/Z, radavstånd, lufttryck och andra data kan lagras i PLC:n.
Spänningsinställning	Spännelement av omslagstejp/pay-off/upptagning/omslag är servomotorer, SOP-processen lagras i PLC.
Säkerhetsskydd	Följ CE-standarder, med temperatur/vibration/brus/tryck automatisk detektering och förutsägelse.

PRODUKTFUNKTIONER

● Hög produktivitet: Den roterande kroppen är statiskt balanserad och dynamiskt balanserad för testning och korrigering. Vid körning har maskinen en liten vibration och en låg röst. Spindeln genererar inte värme under långvarig kontinuerlig höghastighetsdrift. Den har hög produktionseffektivitet och kostnadseffektivitet.

● Stabil spänning: Tre servomotorer ger kraft för att exakt kontrollera rörelsen av den roterande ramen, tejpmaterialbrickan och spänningsdansaren.

Olika påverkande faktorer som förändringar i matrialspolens eller dynans diameter och vindmotstånd elimineras, vilket resulterar i stabil spänning.

● Exakt tonhöjd: Med huvuddragaren som riktmärke för rörelsen, antar huvuddragledaren och varje roterande ram en servorörelsekontroll för exakt sammankopplande rörelsekontroll så att en exakt lindningsstigning kan uppnås vid vilken hastighet som helst.

● Arbetsbesparing: En klämanordning är installerad vid trådinloppsänden av varje lindningshuvud. Spännkraften kan justeras utan att skada vajern; tråden kan dras tillbaka i motsatt riktning; Hantering av konfigurationsläge, hämtning av SOP-formeln med ett klick, startförberedelse med ett klick och start med ett klick; Stanna och stäng av när bandet är trasigt/färdigt/mätat, intelligent kontroll, sparar arbetskraft.

● Låg felfrekvens: ingen kollektorring, ingen kolborste, förutom regelbundet utbyte av slitdelar på bandstyrrullen, låg felfrekvens.

● Enkelt underhåll: Använder Profinet bussstyrning, snabb signalöverföring, låg störning, fjärrfelsdetekteringskabel. Felsökning och underhåll är tillgängligt oavsett maskinen är i vilket land som helst i världen, så länge det finns ett kommunikationsnätverk kan snabba fjärrunderhållstjänster tillhandahållas.
