Servo Spit Active Type tejpningsmaskin för parallellparsignaltråd Manufacturers

Backa listan
Servo Spit Active Type Wire Tejpmaskin

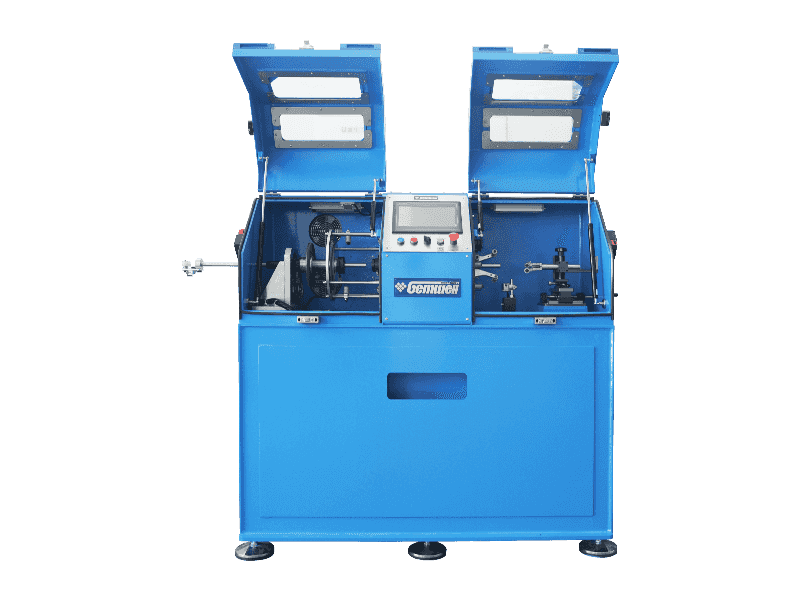

Servo Spit Active Type tejpningsmaskin för parallellparsignaltråd

Med populariseringen av 5G, Internet of Things, AI, nya energimobila enheter, VR/AR, datacenter, etc., har efterfrågan på höghastighetsöverföringskablar växt snabbt, vilket förebådar ankomsten av en ny era av digital ekonomi. Följaktligen finns det en betydande ökning av byggandet av storskaliga datacenter och efterfrågan på Ethernet-portar med hög bandbredd från molnleverantörer, såsom 100GbE, 200GbE, 400GbE och till och med 800GbE i framtiden. o underlätta dataöverföringen mellan nätverksswitchar och andra nätverksenheter (som servrar eller mediaomvandlare) med dessa högbandsbredd Ethernet-portar, kabelanslutningar som SAS, Mini-SAS, SFP, SFP , SFP28 och QSFP har dykt upp. Center Rotary Wrapping är en nyckelprocedur i trådproduktionsprocessen för Ethernet-portkontaktdataöverföring av tråd. Omslagsmaterialet lindas runt två isolerade kärntrådar och en jordtråd i en parallell struktur vid höghastighetsgående tejpningsmaskin. Stabiliteten i lindningsprocessen påverkar direkt impedansen, dämpningen, returförlusten, överhörningen och andra indikatorer för den slutliga kabelprodukten. En högpresterande omslagsmaskin möjliggör inte bara produktion av högfrekvenskablar för höghastighetsöverföring utan förbättrar också produktionsutbytet och bestämmer därigenom kabeltillverkarnas marknadspositionering och konkurrenskraft. Under de senaste 20 åren har GEMWELL varit dedikerade till forskning och innovation av inslagningsmaskiner. Genom kontinuerliga förbättringar och uppgraderingar har GEMWELL Servo Spit Active Type Taping Machine för Parallell Pair Signal Wire blivit ett bättre val för lindningsprocessen för många ledande företag inom området för höghastighetssignalöverföringskablar. Följande konfiguration är för en standarduppställning med tre tejphuvuden, användare kan öka eller minska antalet tejphuvuden enligt olika processer. Specifikationerna och typerna av take-up, pay-off och capstan kan också anpassas baserat på diameterspecifikationerna.

Förfrågan +
PREV：Servo Spit Active Type tejpningsmaskin för ultrafin tråd
NÄSTA：Ingen nästa produkt
Product Details

KOMPONENTER

● Ø500 power core wire pay-off stativ 2 enhet
● Ø300 kraft koppartråd pay-off stativ 2 enhet
● Spotttyp aktiv omslagsmaskin tejphuvud 1 1 enhet
● Longitudinell omslagsmaskin 1 st
● Spotttyp aktiv omslagsmaskin tejphuvud 2 1 enhet
● Spotttyp aktiv omslagsmaskin tejphuvud 3 1 enhet
● Teleskopugn 1 enhet
● Pneumatiskt forcerat kylrör    1 enhet
● Ø400 motorhjul typ remskapstan 1 enhet
● Ø500 driven axeltyp upptagningsmaskin 1 st
● Diametermätare 1 enhet
● Bläckstråleskrivare 1 enhet
● Styrsystem 1 enhet


TEKNISKA SPECIFIKATIONER

Strukturtyp Dubbelhjulstryckrulleskapstan spett typ konstant spänning omslagsmaskin/aktiv omslagsmaskin (patent nr CN114649118A)
Lämplig trådtyp Används huvudsakligen för MINI-SAS, QSFP höghastighetsparallella par av signalöverföringslinjer, även för dataledningar, styrledningar, specialkablar och annan trådlindning.
Tillämpliga material AL, MYLAR, KOPPARFOLIE, PTFE, etc.
Tillämplig tråddiameter Optimalt område: Ø0,2-1,5 mm
Produktspecifikation Optimalt område: Ø0,25*0,50-1,6*3,0mm
Maximal hastighet MAX3500RPM (ingen belastning), den faktiska starthastigheten ställs in enligt trådkraven
Trådhastighetsområde 1-25m/min, hastighetsintervallet är olika beroende på trådtyp.
Tejprullens ytterdiameter Optimalt område:Ø180*100
Tejpbredd 1,5-15 mm
Tejprullens innerdiameter 30/50,8/76 universell
Wrapping pitch 2-30mm, programinställning
Spänningsområde 1N-30N/100g-3000g
Huvudmotoreffekt 4,4KW servorörelsemotor
Tejpande kraft 0,2KW servomotor
Omslagstejpspänning 1,8KW servomotor
Ta upp kraft 0,4KW servoväxelmotor
Pay-off kraft 0,4KW växelmotor
Ta upp kraft 0,4KW servomotor
Lindningsförskjutningskraft 0,4KW servo rörelsekontroller
Tejplängd 1 rulle 3 rullar, utan att klippa av vajern vid byte av rulle
Tejpinspektion Automatisk avstängning när bandet är på väg att vara slut och gå sönder.

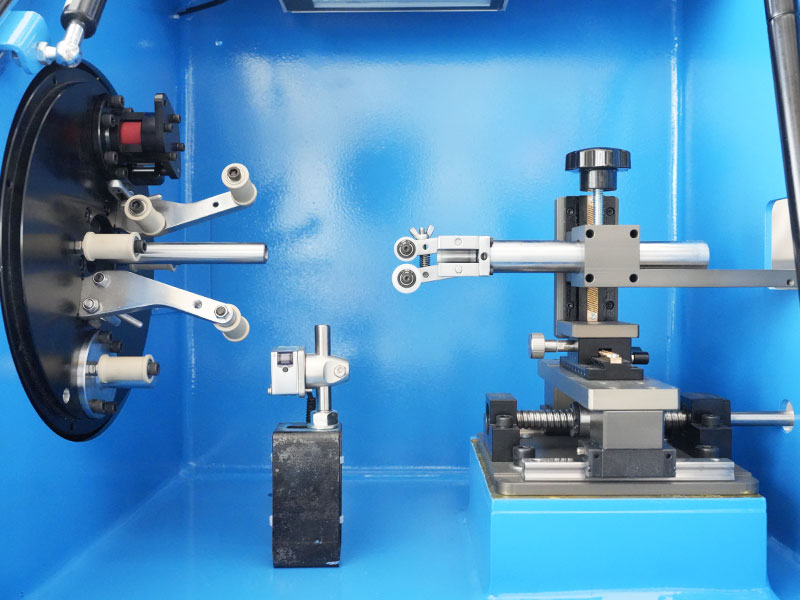

Tejp omslagsform Den inre formen av tejp är fixerad på den centrala ledningen, den yttre formen på trådstyrhjulet är fixerad på tejplagringsröret. Båda formarna är utdragbara och flyttbara.
Tejplindningsnoggrannhet Stigningstolerans: ± 1 %, spänningstolerans: ± 1 %.
Överlappningshastighet 0-80 %, programinställning
Formelhantering Digital produktion, spänning, ytterdiameter, stigning, S/Z, radavstånd, lufttryck och andra data kan lagras i PLC:n.
Spänningsinställning Spännelement av omslagstejp/pay-off/upptagning/omslag är servomotorer, SOP-processen lagras i PLC.

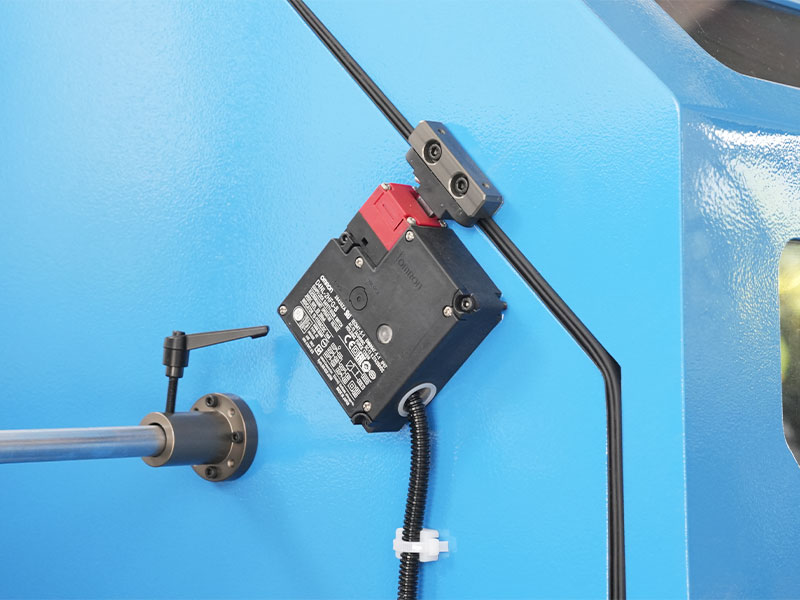

Säkerhetsskydd Följ CE-standarder, med temperatur/vibration/brus/tryck automatisk detektering och förutsägelse.




PRODUKTFUNKTIONER

● Hög produktivitet: Den roterande kroppen är statiskt balanserad och dynamiskt balanserad för testning och korrigering. Vid körning har maskinen en liten vibration och låg röst. Spindeln genererar inte värme under långvarig kontinuerlig höghastighetsdrift. Den har hög produktionseffektivitet och kostnadseffektivitet.

● Stabil spänning: En dubbelhjulig kapstanrulle används för att dra ut remsan ur rullen med en jämn hastighet för att eliminera spänningsförändringar som orsakas av förändringar i tejpfackets ytterdiameter. Omlindningsspänningen uppnås genom att kontrollera ytterdiametern på den färdiga kabeln, det vill säga ju större spänningen är, desto mindre är den yttre diametern; ju mindre spänning, desto större ytterdiameter. Efter den dubbelhjuliga kapstanrullen passerar tejpen endast genom två styrrullar som är mycket nära rotationscentrumaxeln för att lindas direkt på tråden. Därför kan olika påverkande faktorer såsom centrifugalkraft och vindmotstånd elimineras, vilket resulterar i stabil spänning.

● Exakt tonhöjd: Med huvuddragaren som riktmärke för rörelsen, antar huvuddragledaren och varje roterande ram en servorörelsekontroll för exakt sammankopplande rörelsekontroll så att en exakt lindningsstigning kan uppnås vid vilken hastighet som helst.

● Arbetsbesparing: En klämanordning är installerad vid trådinloppsänden av varje lindningshuvud. Spännkraften kan justeras utan att skada vajern; tråden kan dras tillbaka i motsatt riktning; Hantering av konfigurationsläge, hämtning av SOP-formeln med ett klick, startförberedelse med ett klick och start med ett klick; Stanna och stäng av när bandet är trasigt/färdigt/mätat, intelligent kontroll, sparar arbetskraft.

● Låg felfrekvens: ingen kollektorring, ingen kolborste, förutom regelbundet byte av slitdelar - tejpstyrrullen, låg felfrekvens.

● Enkelt underhåll: Använder Profinet bussstyrning, snabb signalöverföring, låg störning, fjärrfelsdetekteringskabel. Felsökning och underhåll är tillgängligt oavsett maskinen är i vilket land som helst i världen, så länge det finns ett kommunikationsnätverk kan snabba fjärrunderhållstjänster tillhandahållas.

Related Products
  • 0

    Etableringstid

  • 0

    Byggarea (m²)

  • 0

    Antal anställda

  • 0+

    Immateriella rättigheter

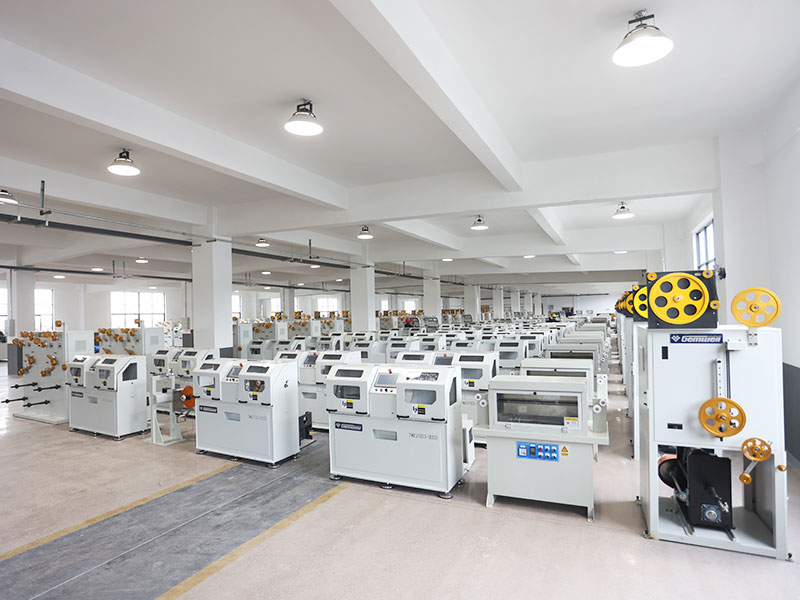

A Mature Factory You Can Count On
