Tillbaka Twist Pair Twistmaskin för nätverkskabel

Integrerad typ Back Twist Pair Twisting Machine för nätverkskabel

I tvinningsprocessen för kärntrådspar är stigningsnoggrannheten och tätheten hos den parade tråden mycket viktiga, vilket har en betydande inverkan på den färdiga kabelns elektriska och fysiska egenskaper. Denna maskin är utrustad med ett oberoende draghjul inom den roterande vinkelbågen på den huvudsakliga vridningsdelen. Motorkraften hos kapstanhjulet överförs från utsidan av vinkelbågen till insidan genom den mekaniska transmissionen i den roterande huvudaxeln, vilket undviker de opålitliga faktorer som orsakas av den traditionella transmissionen av kolborstetyp. Dessutom arbetar rullmotorn och den vinkelbågsroterande motorn synkront via elektrisk spärrkontroll, och uppnår därigenom en steglös högprecision elektronisk pitch-kontroll. Vridningsstigningen kan ställas in digitalt och formas stabilt och exakt. Dessutom antar den bakre vridningsvinsten den roterande vinkelbågstrukturen, som omvandlar den traditionella passiva rotationen och externa strandningskraften till aktiv rotation och strandning av de två kärntrådarna under den kombinerade verkan av den bakre vridningen och vridningskraften. Den inre vridningsspänningen och den yttre vridningsspänningen tar ut varandra, så att den vridna produktens rotationsspänning från insidan till utsidan upphäver varandra till noll. Efter vridning passar de två kärntrådarna tätt utan mellanrum och är naturligt raka och utan studskraft. Att bibehålla en stabil fysisk struktur kan leda till stabil elektrisk prestanda.

Förfrågan +
PREV：Split Type Back Twist Pair Twisting Machine för nätverkskabel
NÄSTA：Ingen nästa produkt
Product Details

KOMPONENTER

● Ø500 Horisontell övre och nedre portalvagga med dubbla hjul och skaftlös pay-off 2 enhet
● Back twist payoff stativ 2 enhet
● Ø500 Dubbel stigning konstant spänning par twister 1 enhet
● Styrsystem 1 enhet
● Perifer extrautrustning kan anpassas.


TEKNISKA SPECIFIKATIONER

Pay-off struktur Horisontell övre och undre dubbelrulle portal vagga skaftlös pay-off, strandning båge dubbel pitch back twist pay-off.
Upptagningsstruktur Horisontell portalvagga skaftlös upptagning, tvinnad båge med dubbel stigning.

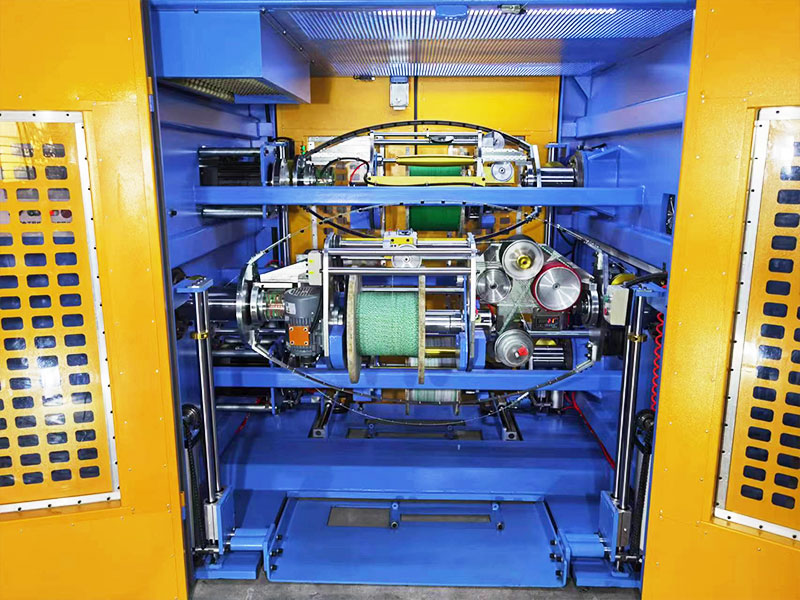

Övergripande maskinstruktur Back twist pay-off och stranding take-up är ordnade rygg mot rygg, med en integrerad struktur. Både pay-off- och take-up-sidorna är utrustade med dörrar för rullav- och upptagningsoperationer.
Lämplig trådtyp Används huvudsakligen för LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 och andra ledningar, men också för andra signalöverföringsledningar som kräver elektrisk testning.
Kärntrådsspecifikation Område: Ø0,6-2,0 mm, utöver detta område, kan anpassas
Ytterdiameter av tvinnad tråd område: Ø1,2-4,0 mm, utöver detta område kan anpassas.
Stranding dör Standardformens OD-storlek är 25
Ryggvridningsmetod Uppnå vridningen eller förvridningen, vridning betyder att bågarna på payoff-maskinen och twistparet roterar i motsatta riktningar; pre-twisting hänvisar till samma rotationsriktning av pay-off maskinen och par twist, och kan väljas på pekskärmen.
Vrid/förvridningsförhållande 0-120%, steglöst och steglöst justerbar, ställs in på pekskärmen, PLC-automatik, automatisk spårning av vrid-/tillbaka vridhastighet.
Strandningsriktning S/Z
Pay-off rotationshastighet Den faktiska starthastigheten ställs in enligt kraven för olika trådkvaliteter, med maximalt 2000 RPM/4000 TPM (obelastning).
Upptagningshastighet Den faktiska starthastigheten ställs in enligt kraven för olika trådkvaliteter, med maximalt 2000 RPM/4000 TPM (obelastning).
Trådhastighetsområde Formeln för beräkning av linjehastighet: Bow-twisterhastighet x 2 x stigning / 1000 = m/min. Den maximala hastighetsgränsen är 100 m/min.
Tråd vriden stigning Optimalt område: 5,0-50,0 mm, exakt till en decimal, med en steglöst justerbar nivå, valbar på pekskärmen.
Pitchnoggrannhet Pitchnoggrannhet ±0,3 mm under produktion med fast hastighet, ±0,5 mm under uppstart/avstängning.
Stranding rosettmaterial Standardmaterialet som används är en 65Mn stålremsa med keramiska öglor, som kan anpassas till en lättviktsbåge av kolfiber.
Pay-off bågkraft Standardkonfigurationen är en 2-5,5KW invertermotor som även kan anpassas för servomotorer.
Ta upp bågkraft Standardkonfigurationen är en 3,7KW invertermotor, som även kan anpassas för en servomotor.
Stranding bogbromsning Elektromagnetiska bromsar
Capstan typ En dubbelhjulsdragare är inbyggd i portalvaggan
Kapstanhjulets diameter Ø185, 5-spår gummibelagd aluminiumkapstanrulle 5-spår delad aluminiumdriven rulle.
Kapstankraft Standardkonfigurationen är en 1,5KW invertermotor, som även kan anpassas för en servomotor.
Pay-off specifikation Modell Ø500, kompatibel med Ø400, ABS verktygshjul.
Upptagningsspecifikation Modell Ø500 är kompatibel med Ø400. ABS verktygshjul
Det inre hålet på rullen Standarden är Ø56mm, andra storlekar kan anpassas.
Rulle Spindellyft Elektriska lyft, skateboard lastning och lossning spole.
Rulle åtdragningsmetod Kraftfull elastisk cylinderanordning, åtdragningsspole, åtdragningskraft >200KG, med självlåsande skydd, pneumatisk frigöringsspole
Rulle Lastvikt MAX300KG
Pay-off rullkraft Standardkonfigurationen är en 2-0,75KW reduktionsmotor, som också kan anpassas för en servomotor.
Upptagningsrullens kraft Standardkonfigurationen är en 0,75KW reduktionsmotor, som också kan anpassas för en servomotor.
Positionsarrangemang för upptagningstråd Standarden är 30 polerade stavtraverse axelenheter, som kan anpassas för servo motion controller rader.
Ledningspositionsarrangemang kraft 0,2KW servorörelsekontroller kan anpassas.
Pay-off material run-out detektering Larm och automatiskt stopp när kärntråden är på väg att ta slut/larm och automatiskt stopp när kabeln är bruten.

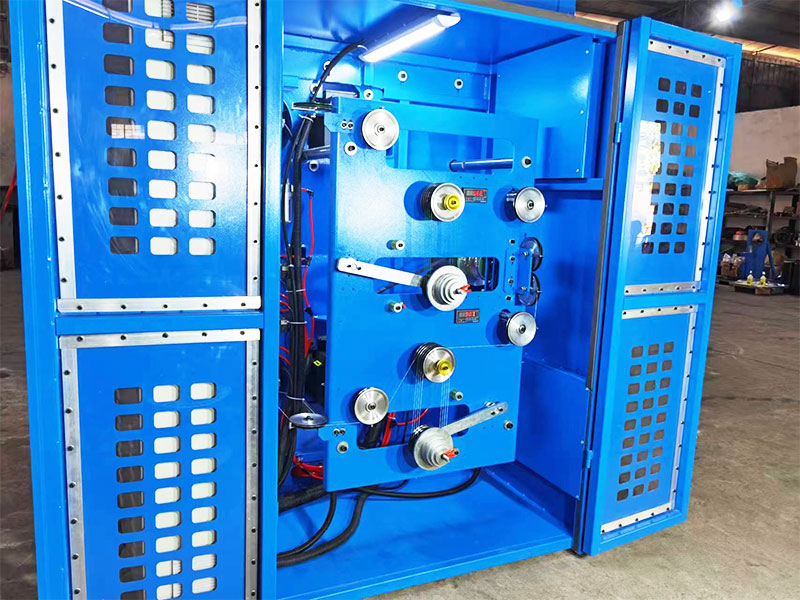

Spänningstyp Standarden är att justera spänningen genom att flytta eller lägga till balanserande vikter, PID styr hastigheten för utbetalning eller upptagning eller anpassar den för att justera spänningen med en servomotor.
Pay-off spänningsområde 3N-30N/0,3kg-3kg/300g-3000g
Upptagningsspänningsområde 5N-50N/0,5kg-5kg/500g-5000g
Spänningsnoggrannhet ±25g
Spänningsdisplay Kommunikationstyp digital display trycksensor, spänningsöverskridande larm och automatisk avstängning.
Formelhantering Ett anpassat formuleringshanteringssystem gör att data som spänning, temperatur, yttre diameter, stigning, S/Z, trådlindningsavstånd och barometertryck kan matas in i PLC:n, vilket stöder datainsamling och import för digital produktion.
Säkerhetsskydd Automatisk detektering och förutsägelse av temperatur / vibration / buller / tryck kan anpassas enligt CE / CSA / UL standarddesign.
Gnistdetektering Kan anpassas för att lägga till en gnisttestare
Kraftstandarder Standarden är 3-fas 380V/50Hz och strömförsörjningen kan anpassas för olika länder och regioner.
Intelligent programvara Anpassningsbar för att lägga till "den bästa produktionshastigheten automatisk matchningsfunktion" programvara, för att uppnå produktionseffektivitet och produktkvalitet på samma gång.
Överoljeanordning för kärntråd En kärntrådsolja kan anpassas och läggas till. Den isolerande kärntråden är belagd med en flyktig smörjolja för att minska friktionen vid tvinning av trådpar.




PRODUKTFUNKTIONER

● Snabb hastighet: Spindellådan är avspänningsavlastad och glödgad, den är hållbar och inte deformerad. Den roterande strandningsvinkelbågen är statiskt balanserad och dynamiskt balanserad för testning och korrigering. Den har en liten vibration och lågt ljud. Spindeln genererar inte värme under långvariga kontinuerliga höghastighetsoperationer, och spindelns rotationshastighet är hög.

● Mindre upptaget utrymme: Den antar en integrerad struktur, vilket sparar mer än 50% av ockupationen jämfört med den traditionella delade typen av back twist pair twist machine.

● Stabil spänning: Servomotorn kan anpassas som spänningselement. Efter att ha ställt in den totala upptagningsspänningen beräknas utdelningsspänningen för de två kärntrådarna intelligent, och hastigheten för utdelning och upptagning kontrolleras exakt av servorörelsekontrollern, vilket uppnår stabil spänning.

● Exakt tonhöjd: Världen uteslutande "precisionstransmissionsmekanism av extern kraft och inre kapstan", överför motorkraften utanför vinkelbågen till capstanhjulet inuti vinkelbågen genom en komplex mekanisk transmissionsmekanism. Med huvudkapstanet som riktmärke för rörelsen, använd servorörelsekontroller för både vridningsvinkelbågen och huvudkapstanet för att utföra exakt kedjerörelsekontroll och få exakt stigning i vilken hastighet som helst.

● Arbetsbesparing: Utrustad med en flexibel trädare, kan smidigt passera genom vinkelbågens vridnod, och gängningen kan slutföras på 1 minut. Tråden kan dras ut i motsatt riktning med hjälp av kontrollpanelen, vilket sparar arbete.

● Intelligent: Hantering av distributionsläge, hämtning av SOP-recept med ett klick, förberedelse för uppstart med ett klick, start med ett klick; dynamisk återkoppling av vridningsstigning, vridningsförhållande bakåt,  feldetektering/frånkopplingsdetektering/stopp när mätaren når, intelligent kontrollpanel

● Låg felfrekvens: De elektriska styrkomponenterna i strandningsvinkelbågen är alla installerade på vaggan, och alla signaler är elektriskt styrda i sluten slinga inuti den strandade bågen. Kolborstens kollektorring ger endast trefaseffekt till insidan av strandningsvinkelbågen utan att sända signaler för att undvika dålig kontakt, störningar och låg felfrekvens.

● Enkelt underhåll: Kunder utanför Kina kan skräddarsy för att få Profinet bussstyrning, som säkerställer snabb signalöverföring och låg störning.

Felsökning och underhåll är tillgängligt oavsett var maskinen befinner sig i alla länder eller regioner över hela världen, så länge det finns ett kommunikationsnätverk kan fjärrfelsökning, felsökning och underhållstjänster snabbt tillhandahållas.
