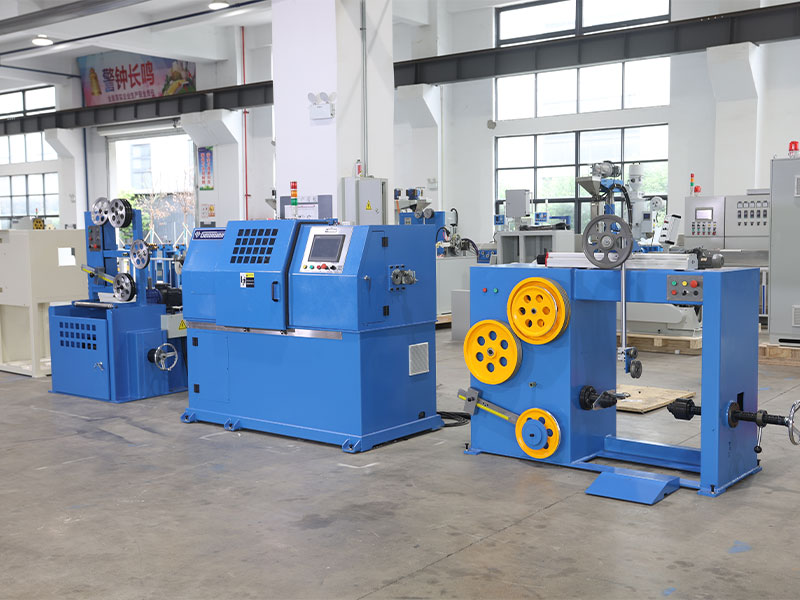

Tre servon Active Type Wire Tejpmaskin

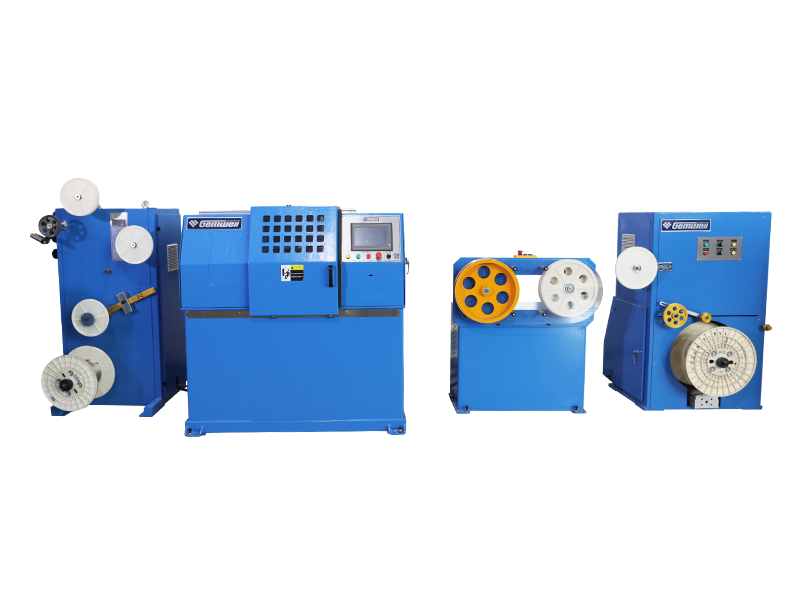

Tre servon Active Type tejpningsmaskin för nyenergidatakabel

Under de senaste åren har nya energifordon utvecklats starkt, ansedda för en betydande ökning av andelen elektroniska enheter i bilar. Denna trend har gjort det möjligt att lägga till fler funktioner, såsom motorstyrning, ABS-system, säkerhetskrockkuddar, AI-intelligens och multimediaelektronik, vilket har förbättrat säkerheten, komforten, intelligensen, energieffektiviteten, tillförlitligheten och bekvämligheten hos bilar samtidigt som utsläppen minskar. Som svar på denna trend ställs allt större krav på bussystemet för att säkerställa tillförlitlig kommunikationsdataöverföring mellan en mängd olika styrenheter. Speciellt är säkerheten för system som styrs via bussystem som Controller Area Network (CAN) eller FlexRay avgörande och måste uppfylla höga elektromagnetiska kompatibilitetsspecifikationer. Som kärnbärare av signaler kräver kablar för bildataanslutningar högre prestanda: snabbare dataöverföringshastigheter, deterministisk latens och feltolerans. Dataledningar för bilar antar en tvinnad tejpstruktur, vilket möjliggör snabb dataöverföringshastighet (CAN-buss: 1 Mbit/s; FlexRay-buss: 10 Mbit/s) med deterministisk latens och hög tillförlitlighet. På grund av tjockleken och hårdheten hos det avskärmande materialet för dataledningar för bilar är det utmanande att utföra lindningsprocessen, vilket kräver användning av en lindningsmaskin med stabil och önskvärd prestanda. Med över 20 års självetablerad tillverkningserfarenhet har GEMWELL fokuserat på utveckling och innovation av omslagsmaskiner. Genom kontinuerliga förbättringar och uppgraderingar har GEMWELL Three Servos Active Type Tejpmaskin för New-Energy Cata Cable blivit ett bättre val för många välrenommerade företag inom den nya energidatatrådsindustrin. Följande konfiguration är för en standarduppställning med ett tejphuvud, användare kan öka antalet omslagshuvuden baserat på olika processer. Specifikationerna och typerna av take-up, pay-off och capstan kan också anpassas enligt olika tråddiameterkrav.

Förfrågan +

PREV：Tre servon Active Type tejpmaskin för ultrafin tråd
NÄSTA：Tre servon Active Type tejpningsmaskin för fasstabil kabel

Product Details

KOMPONENTER

● Ø630 power pay-off stativ 1 st
● Spännstativ 1 enhet
● Tre-servo kraftomslagsmaskin tejphuvud 1 enhet
● Ø400 dubbelhjulslagare 1 st
● Ø630 upptagningsmaskin 1 st
● Styrsystem 1 enhet

TEKNISKA SPECIFIKATIONER

Strukturtyp	Tre servo rörelsekontroller aktiv typ konstant spänning omslagsmaskin/kraftinslagningsmaskin (patent nr 202122403949.4A)
Lämplig trådtyp	Används huvudsakligen i nya tråddatalinjer för energifordon, även för styrledningar, specialkablar och annan rund trådlindning och omslagstejp.
Tillämpliga material	AL, MYLAR, KOPPARFOLIE, PTFE, PI, etc.
Tillämplig tråddiameter	Optimalt område: Ø0,8-4 mm
Produktspecifikation	Optimalt område: Ø1,0-5 mm
Maximal hastighet	MAX2000RPM (ingen belastning), faktisk starthastighet ställs in enligt trådkraven
Trådhastighetsområde	1-15m/min, hastighetsområdet är olika beroende på trådtyp.
Tejprullens ytterdiameter	En lindad vändbar används för både plåt och axiell typ, O.D. Ø300*Höjd 120
Tejpbredd	3-30 mm
Tejprullens innerdiameter	50,8/76 universell
Wrapping pitch	1-30mm, programinställning
Spänningsområde	0,5N-30N/500g-10000g
Huvudmotoreffekt	3KW servorörelsemotor
Tejpande kraft	1,8KW servomotor
Omslagstejpspänning	1,8KW servomotor
Upptagningskraft	0,4KW servoväxelmotor
Pay-off kraft	0,75KW växelmotor
Upptagningskraft	1,3KW servomotor vridmomentläge lindning, spänningslös dansare
Lindningsförskjutningskraft	0,4KW servo rörelsekontroller
Tejplängd	400mm, utan att klippa av vajern vid byte av rulle
Tejpinspektion	Automatisk avstängning när bandet är på väg att vara slut och gå sönder.
Tejp omslagsform	Den inre formen av tejp är fixerad på den centrala ledningen, den yttre formen på trådstyrhjulet är fixerad på tejplagringsröret. Båda formarna är utdragbara och flyttbara.
Tejplindningsnoggrannhet	Stigningstolerans: ± 1 %, spänningstolerans: ± 1 %.
Överlappningshastighet	0-80 %, programinställning
Formelhantering	Digital produktion, spänning, ytterdiameter, stigning, S/Z, radavstånd, lufttryck och andra data kan lagras i PLC:n.
Spänningsinställning	Spännelement av omslagstejp/pay-off/upptagning/omslag är servomotorer, SOP-processen lagras i PLC.
Säkerhetsskydd	Följ CE-standarder, med temperatur/vibration/brus/tryck automatisk detektering och förutsägelse.

PRODUKTFUNKTIONER

● Hög produktivitet: Den roterande kroppen är statiskt balanserad och dynamiskt balanserad för testning och korrigering. Vid körning har maskinen en liten vibration och en låg röst. Spindeln genererar inte värme under långvarig kontinuerlig höghastighetsdrift. Den har hög produktionseffektivitet och kostnadseffektivitet.

● Stabil spänning: Tre servomotorer ger kraft för att exakt kontrollera rörelsen av den roterande ramen, tejpmaterialbrickan och spänningsdansaren.

Olika påverkande faktorer som förändringar i matrialspolens eller dynans diameter och vindmotstånd elimineras, vilket resulterar i stabil spänning.

● Exakt tonhöjd: Med huvuddragaren som riktmärke för rörelsen, antar huvuddragledaren och varje roterande ram en servorörelsekontroll för exakt sammankopplande rörelsekontroll så att en exakt lindningsstigning kan uppnås vid vilken hastighet som helst.

● Arbetsbesparing: En klämanordning är installerad vid trådinloppsänden av varje lindningshuvud. Spännkraften kan justeras utan att skada vajern; tråden kan dras tillbaka i motsatt riktning; Hantering av konfigurationsläge, hämtning av SOP-formeln med ett klick, startförberedelse med ett klick och start med ett klick; Stanna och stäng av när bandet är trasigt/färdigt/mätat, intelligent kontroll, sparar arbetskraft.

● Låg felfrekvens: ingen kollektorring, ingen kolborste, förutom regelbundet byte av slitdelar - tejpstyrrullen, låg felfrekvens.

● Enkelt underhåll: Använder Profinet bussstyrning, snabb signalöverföring, låg störning, fjärrfelsdetekteringskabel. Felsökning och underhåll är tillgängligt oavsett maskinen är i vilket land som helst i världen, så länge det finns ett kommunikationsnätverk kan snabba fjärrunderhållstjänster tillhandahållas.
