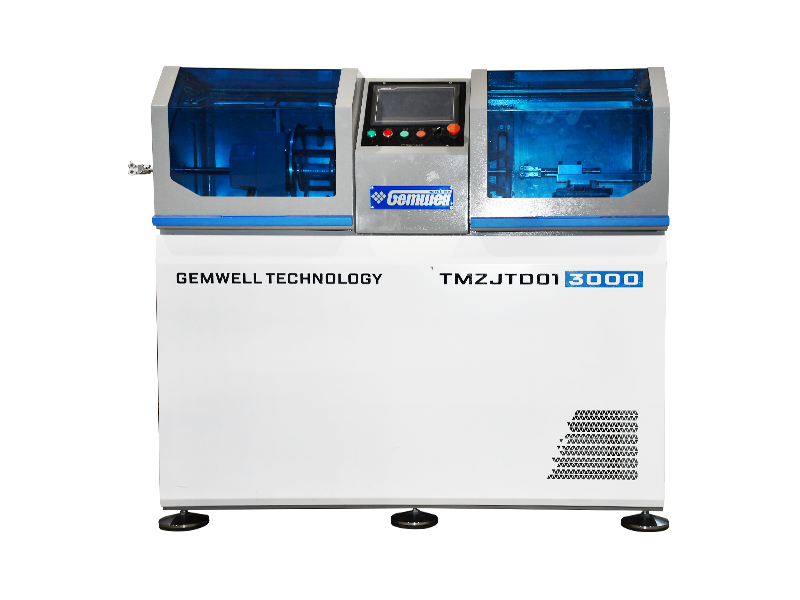

Servo Spit Active Type Wire Tejpmaskin

Servo Spit Active Type tejpningsmaskin för ultrafin tråd

Ultrafina ledningar används inom olika områden, såsom mobiltelefoner, bärbara datorer, iPads, medicinska, militära, flyg-, mikrokoaxialledningar och etc.. Trådar med en specifikation på AWG36 eller högre har egenskaperna för liten ledardiameter, låg draghållfasthet och smal omslagsmaterialbredd. När man utför omslagsproduktion och omlindning av tejpmaterialet på den yttre ytan av ledarmaterialet kräver omslagningsprocessen extremt låg omslagsspänning. Stabiliteten av tejpstigning, bandspänning, kärntrådsspänning har starkt bidragit till kvalificeringen av kabelimpedans, dämpning, returförlust och några andra testindex. Omslagsmaskiner med utmärkt prestanda kan inte bara producera högkvalitativ ultrafin tråd, utan också uppnå högre produktionsutbyte, vilket avgör trådtillverkarnas marknadspositionering och konkurrenskraft. Under de senaste 20 åren har GEMWELL varit dedikerade till forskning och innovation av inslagningsmaskiner. Genom kontinuerliga förbättringar och uppgraderingar har GEMWELL Servo Spit Active Type Tejpmaskin för Ultra-Fine Wire framstått som ett bättre val för att ersätta traditionella modeller och processer för omslagsmaskiner. Följande konfiguration är för en standarduppsättning av två tejphuvuden. Användare kan öka eller minska antalet lindningshuvuden enligt olika kabeltillverkningsprocesser. Specifikationerna och typerna av take-up, pay-off och capstan kan också anpassas och modifieras enligt olika tråddiameterspecifikationer.

Förfrågan +

FÖREGÅENDE:Ingen tidigare produkt
NÄSTA:Servo Spit Active Type tejpningsmaskin för parallellparsignaltråd

Produkt Detaljer

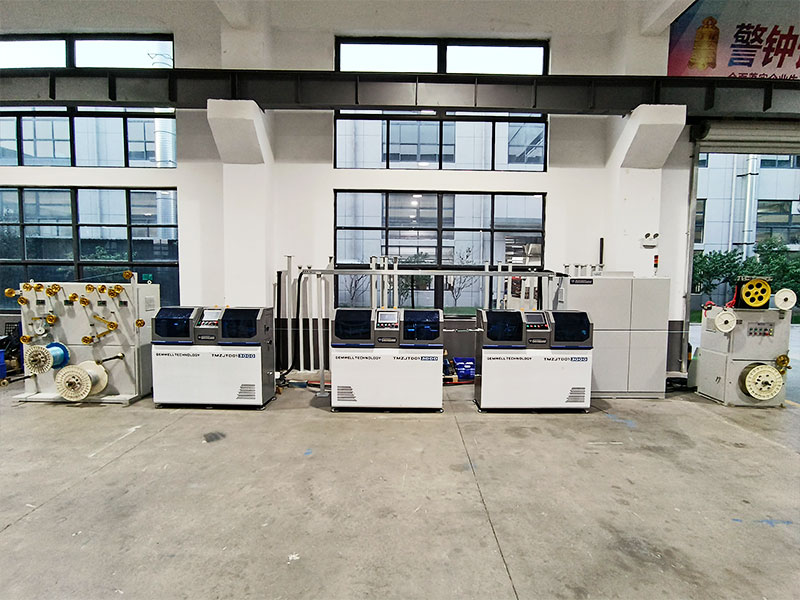

KOMPONENTER

● Ø300 power pay-off stativ 1 st
● Spännstativ 1 enhet

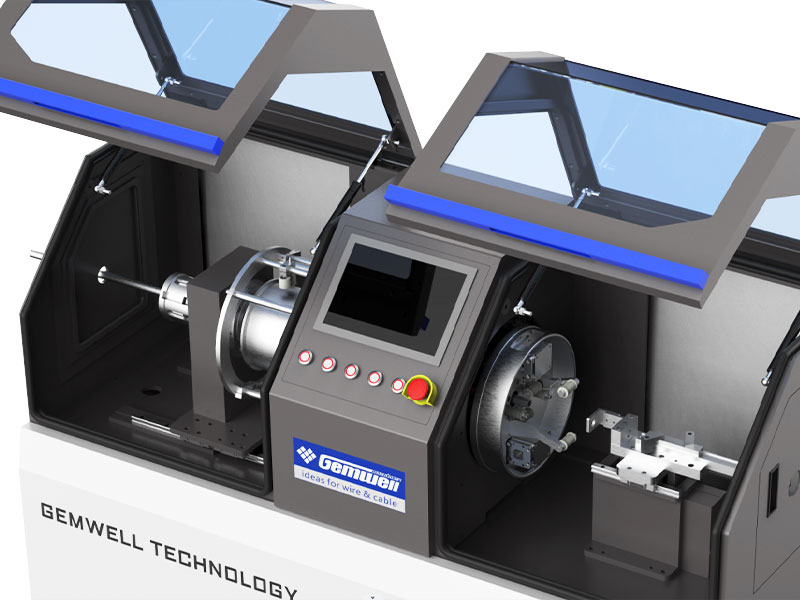

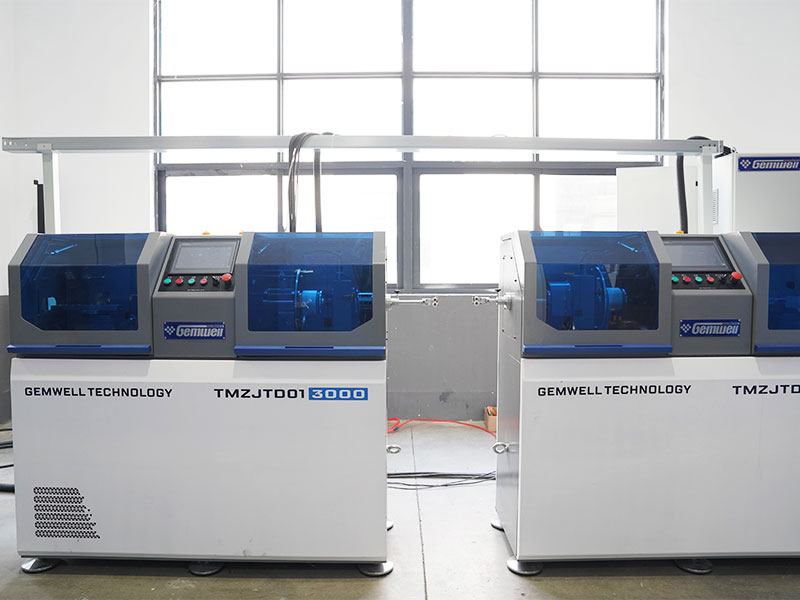

● Spotttyp aktiv omslagsmaskin tejphuvud 1 1 enhet
● Diametermätare
● Spotttyp aktiv omslagsmaskin tejphuvud 2 1 enhet
● Diametermätare
● Ø300 hjultyp remskapstan 1 st
● Gnistprovare
● Ø300 axeltyp upptagningsmaskin 1 st
● Styrsystem 1 enhet

TEKNISKA SPECIFIKATIONER

Struktur typ	Dubbelhjulstryckrulleskapstan spett typ konstant spänning omslagsmaskin/aktiv omslagsmaskin (patent nr CN114649118A)
Lämplig trådtyp	Används huvudsakligen för fin koaxial linje, fin signallinje, kan också användas för fina höghastighetsöverföringslinjer, kontrolllinjer, specialkablar och andra runda trådlindning och omslagstejp.
Tillämpliga material	AL, MYLAR, KOPPARFOLIE, PTFE, etc.
Tillämplig tråddiameter	Optimalt område: Ø0,2-1,5 mm
Produktspecifikation	Optimalt område: Ø0,3-2,0 mm
Maximal hastighet	MAX2500RPM (ingen belastning), faktisk starthastighet ställs in enligt trådkraven
Trådhastighetsområde	0,5-10m/min, hastighetsområdet är olika beroende på olika trådtyper.
Tejprullens ytterdiameter	Optimalt område:Ø100*100
Tejpbredd	1,5-10 mm
Tejprullens innerdiameter	30 mm
Wrapping pitch	0,5-10mm, programinställning
Spänningsområde	5N-50N/500g-5000g
Huvudmotoreffekt	3KW servo rörelsekontroller
Tejpande kraft	0,2KW servomotor
Omslagstejpspänning	1,8KW servomotor
Ta upp kraft	400-hjuls tejpande traktor, 0,4KW servoväxelmotor
Pay-off kraft	0,4KW växelmotor
Ta upp kraft	0,4KW servomotor
Lindningsförskjutningskraft	0,4KW servo rörelsekontroller
Tejplängd	1 rulle 3 rullar, utan att klippa av vajern vid byte av rulle
Tejpinspektion	Automatisk avstängning när bandet är på väg att vara slut och gå sönder.
Tejpomslagsform	Den inre formen av tejp är fixerad på den centrala ledningen, den yttre formen på trådstyrhjulet är fixerad på tejplagringsröret. Båda formarna är utdragbara och flyttbara.
Tejplindningsnoggrannhet	Stigningstolerans: ± 1 %, spänningstolerans: ± 1 %.
Överlappningshastighet	0-80 %, programinställning
Formelhantering	Digital produktion, spänning, ytterdiameter, stigning, S/Z, radavstånd, lufttryck och andra data kan lagras i PLC:n.
Spänningsinställning	Spänningselement av omlindning/pay-off/upptagning/omslag är servomotorer, SOP-processen lagras i PLC.
Säkerhetsskydd	Uppfyller CE-standarden, med temperatur/vibration/brus/tryck automatisk detektering och förutsägelse.

PRODUKTFUNKTIONER

● Hög produktivitet: Den roterande kroppen är statiskt balanserad och dynamiskt balanserad för testning och korrigering. Vid körning har maskinen små vibrationer och låg röst. Spindeln genererar inte värme under långvarig kontinuerlig höghastighetsdrift. Den har hög produktionseffektivitet och kostnadseffektivitet.

● Stabil spänning: En dubbelhjulig kapstanrulle används för att dra ut remsan ur rullen med en jämn hastighet för att eliminera spänningsförändringar som orsakas av förändringar i tejpfackets ytterdiameter. Omlindningsspänningen uppnås genom att kontrollera ytterdiametern på den färdiga kabeln, det vill säga ju större spänningen är, desto mindre är den yttre diametern; ju mindre spänning, desto större ytterdiameter. Efter den dubbelhjuliga kapstanrullen passerar tejpen endast genom två styrrullar som är mycket nära rotationens centrumaxel för att lindas direkt på tråd. Därför kan olika påverkande faktorer såsom centrifugalkraft och vindmotstånd elimineras, vilket resulterar i stabil spänning.

● Exakt tonhöjd: Med huvudrullstolen som riktmärke för rörelsen, antar huvudkapstanet och varje roterande ram en servorörelsekontroll för exakt sammankopplande rörelsekontroll så att en exakt lindningsstigning kan uppnås vid vilken hastighet som helst.

● Arbetsbesparing: En klämanordning är installerad vid trådinloppsänden av varje lindningshuvud. Spännkraften kan justeras utan att skada vajern; tråden kan dras tillbaka i motsatt riktning; Hantering av konfigurationsläge, hämtning av SOP-formeln med ett klick, startförberedelse med ett klick och start med ett klick; Stanna och stäng av när bandet är trasigt/färdigt/mätat, intelligent kontroll, sparar arbetskraft.

● Låg felfrekvens: ingen kollektorring, ingen kolborste, förutom regelbundet byte av slitdelar - tejpstyrrullen, låg felfrekvens.

● Enkelt underhåll: Använder Profinet bussstyrning, snabb signalöverföring, låg störning, fjärrfelsdetekteringskabel. Felsökning och underhåll är tillgängligt oavsett maskinen är i vilket land som helst i världen, så länge det finns ett kommunikationsnätverk kan snabba fjärrunderhållstjänster tillhandahållas.
