Detaljerad översikt över de fem vanliga höghastighetsdifferentialkopparkabelstrukturerna (Twinax)

För Twinax-kablar i AI-servrar är en sänkning av den effektiva Dk för isoleringen (luft ≈1, FEP≈2,1) nyckeln till att minska högfrekvensförlust, skevhet och impedansinstabilitet. Fem lågkostnadstillverkningsmetoder har utvecklats för att uppnå detta.

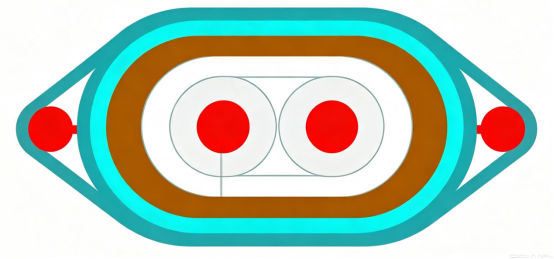

EPTFE-tejpkonstruktionslösning

Hierarkisk struktur
Röd ： Signalledare (försilvrad koppar / kopparlegering)
Grå ： Inre icke-skummad (fast) FEP primär isolering
Ljusblå ： Huvud EPTFE Wrap Isoleringskropp
Mörkblå ： Yttre skyddstejp / skärmande lager (Cu-Foil, Al-Foil och andra strukturella komponenter)
Små röda cirklar på sidorna ：Jordnings-/dräneringsledningsstruktur

1. Processprincip
EPTFE-tejp lindas på ledaren under kontrollerad spänning och överlappning. Den fångade luften i dess mikroporösa struktur ger en låg effektiv Dk på ≈1,4–1,6."

2. Viktiga fördelar
Denna konstruktion erbjuder ultralåga dielektriska förluster, mycket låga införingsförluster, högtemperaturmotstånd och en effektiv Dk nära luftens.

3.Ansökningar
448G/800G ultrasnabb Twinax, höghastighetslänkar för långdistanser och IL-kritiska avancerade datoranslutningar.

Dual-Layer FEP Extrusion Solution

Strukturell skiktning (inifrån och ut)
Två signalledare av silverpläterad koppar eller kopparlegering.
Inre lager : Solid FEP primär isolering, enkelkärnig extruderad.
Yttre lager : Gemensam FEP-övermantel, samextruderad över båda ledarna.
Jordledningar på båda sidor av enheten.

1. Processprincip
Tvåstegsextrudering: solid FEP extruderas först över varje ledare individuellt, sedan placeras de två isolerade kärnorna sida vid sida och överextruderas med ett yttre FEP-skikt, vilket bildar en tvålagers solid fluoroplastisk isolering.
2.Fördelar
Stabila dimensioner, utmärkt kemikaliebeständighet och mekanisk styrka, mogen process med högt utbyte.
3. Applikationsscenarier
Upp till 224G medellång/kort räckvidd höghastighetskablar; industriella högtempererade höghastighetsanslutningar; måttlig kostnad allmänna höghastighetsdifferentiallänkar.

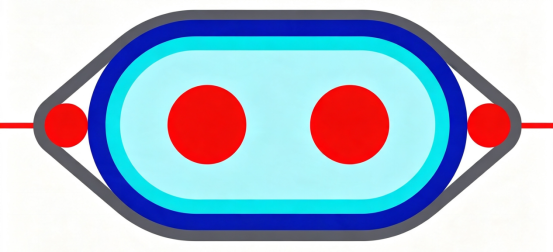

Twin Conductor Co-Extrusion (monolitisk)

Strukturell skiktning (inifrån och ut):
Två parallella signalledare
Single-pass extruderad monolitisk solid FEP/PFA dielektrikum över båda ledarna, med en tunn yttre skyddstejp.
Jordledningar placerade på båda sidor

1. Processprincip
En specialdesignad elliptisk tvåkärnig form möjliggör enkel-pass extrudering, inbäddning av båda ledarna i ett gemensamt dielektrikum och låser deras centrumdelning under extrudering.

2.Fördelar
Snäva ledaravståndskonsistens ger extremt låg skevhet inom paret; färre processsteg och lägre kostnad än tvåstegs FEP-strängsprutning; utmärkt impedanslikformighet.

3. Applikationsscenarier
Höghastighetskablar med kort räckvidd, PCB-anslutningar, bakplanslänkar och låga skev länkar inom par.

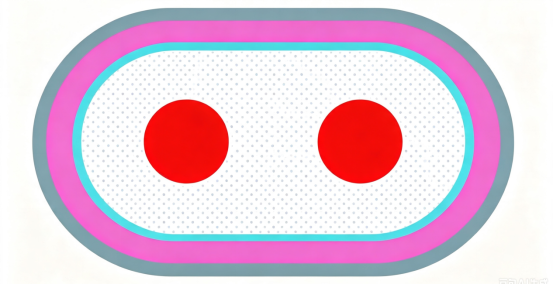

Fysiskt skummad FEP

Strukturell skiktning (inifrån och ut):
Dubbla signalledare
Mikrocellulär FEP-isolering.
Solid FEP yttre hud.

1. Processprincip
Under extrudering injiceras högtryckskväve i smält FEP, vilket skapar mikrohålrum med slutna celler som späder dielektrikumet med luft och sänker den totala Dk.

2.Fördelar
Lägre Dk och dämpning än fast FEP; kontrollerad impedans.

3.Ansökningar
224G–448G datacenter höghastighetskablar för medellång till lång räckvidd
sammankopplingar.

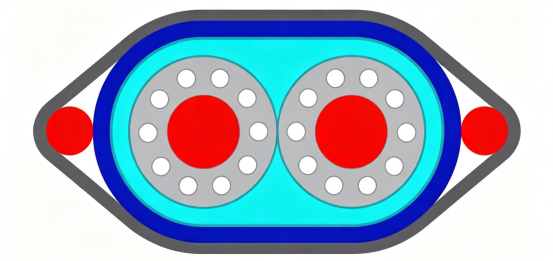

Lotus rothålsstruktur

Strukturell skiktning (inifrån och ut)

Två signalledare
Omkretsgående längsgående tomrum runt ledaren (kontinuerliga lufthåligheter längs kabellängden, som lotusrothål).
Yttre solid FEP-isolering
Stödvajrar för sidopositionering

1. Processprincip
Lotus-rotmatris skapar kontinuerliga luftkanaler (sammankopplade) för lågt Dk, vilket ökar prestandan – skild från skummade FEP:s slutna cellhåligheter.

2.Fördelar
Mindre förändring av böjimpedans jämfört med fysiskt skum vid samma förlust; lägre kostnad; utmärkt HF SI; ingen högtrycksskumningsväxel.

3.Ansökningar
PCIe 6.0, 448G nästa generations höghastighetskopparkablar – framväxande lösning för datorservrar.

Förstärk din produktionslinje med äkta höghastighetskabeltillverkningskapacitet.
Klicka på länken nedan för att begära din skräddarsydda utrustningslösning. ↓

TWINAXIAL HÖGHASTIGHET KOPPARKABEL

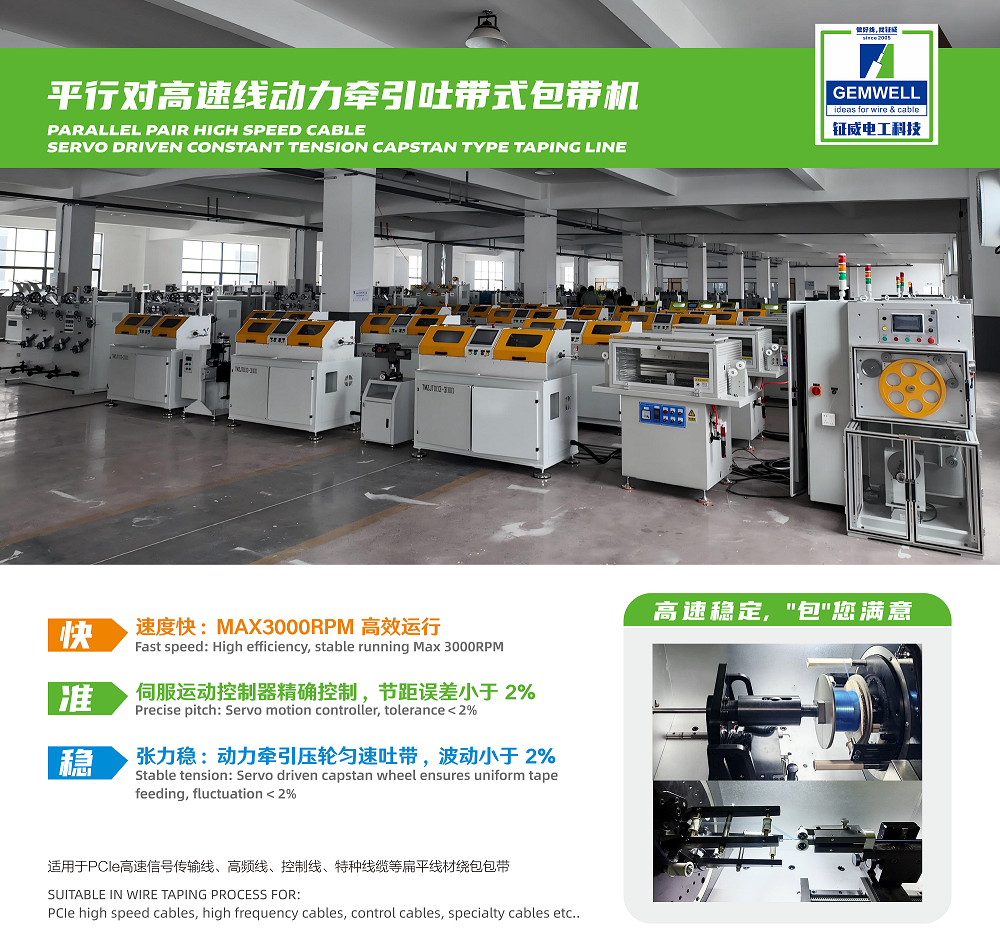

SERVODRIVNA KONSTANT SPÄNNINGSLINJE - CAPSTAN TYP
Servostyrd tejplindningsmaskin med stabila spänningsstödjande folier och PTFE-tejp för enhetlig skärmning och impedans
stabilitet.

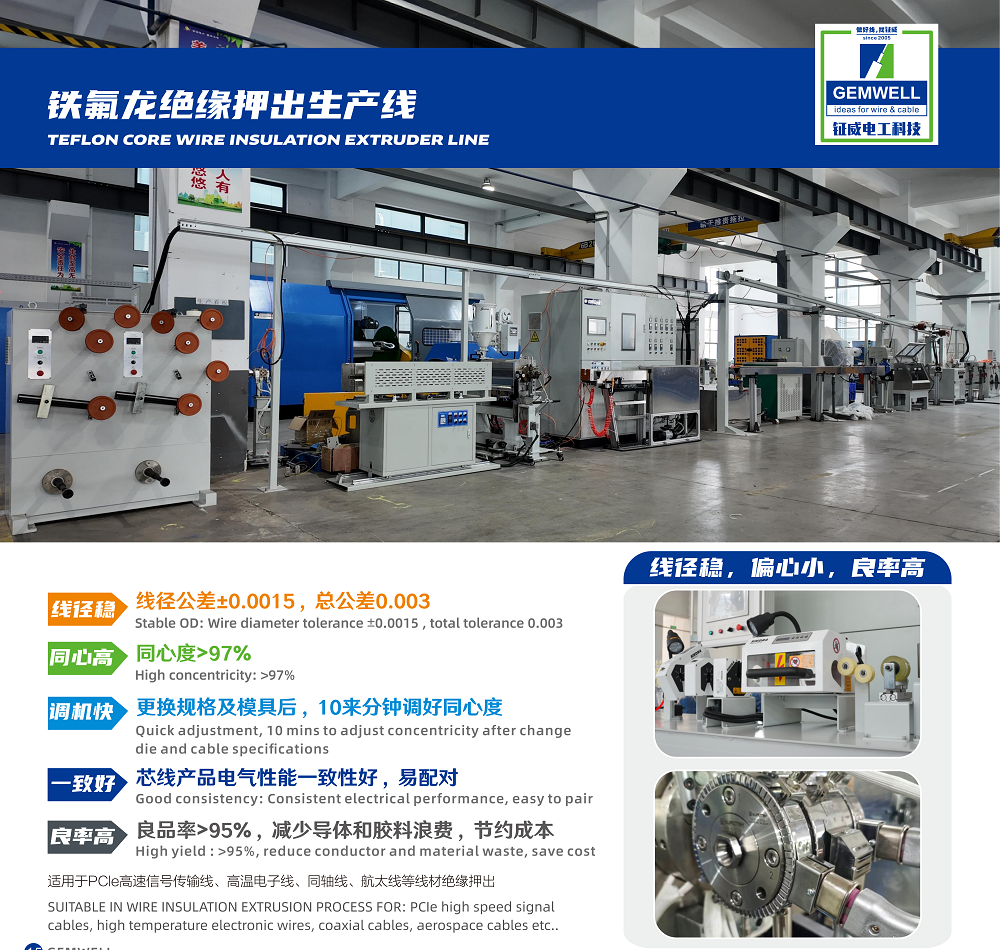

TEFLON KÄRNTÅR ISOLERING EXTRRUDER LINE
Precisionsextruderad FEP/PFA-isolering minskar Dk och högfrekvensförlust, vilket säkerställer signalintegritet.

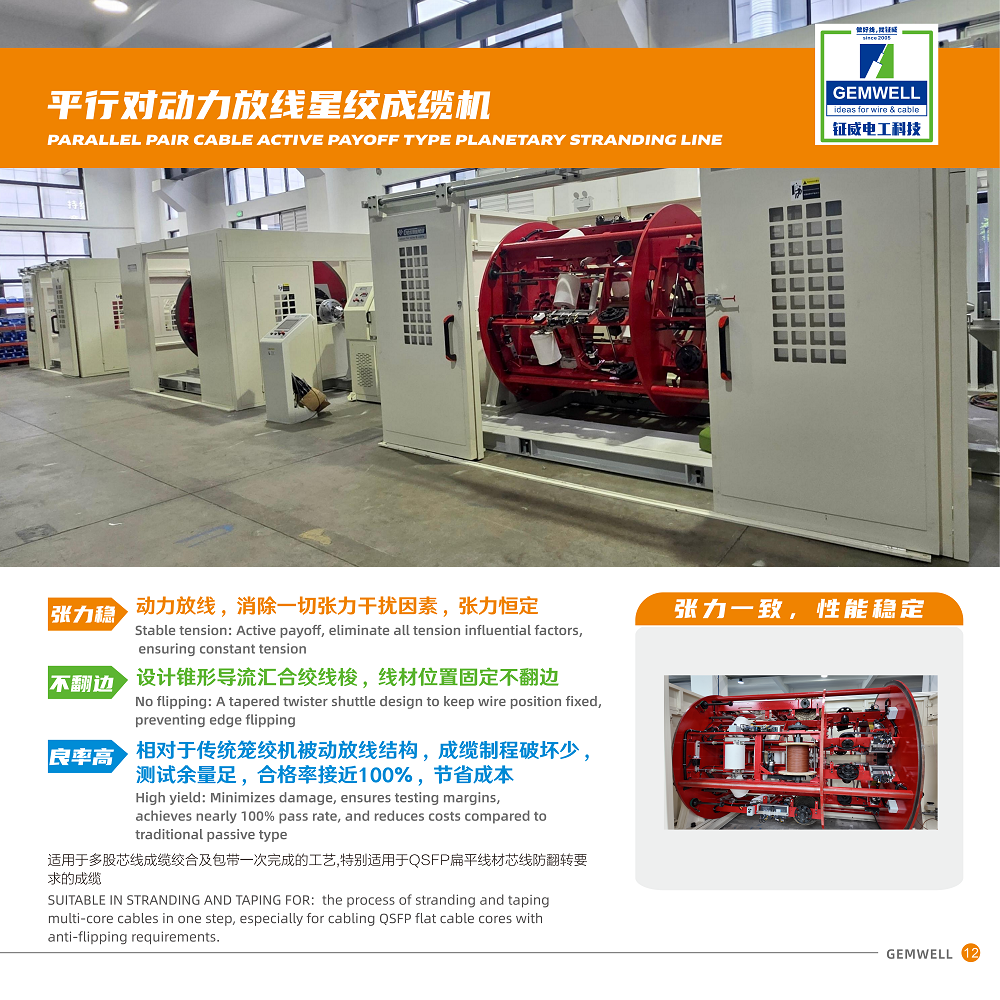

AI HÖGHASTIGHETSKABEL PARALLELL PAR KABELAKTIV UTBETALNINGSTYP PLANETARISK STRANDSLINJE
