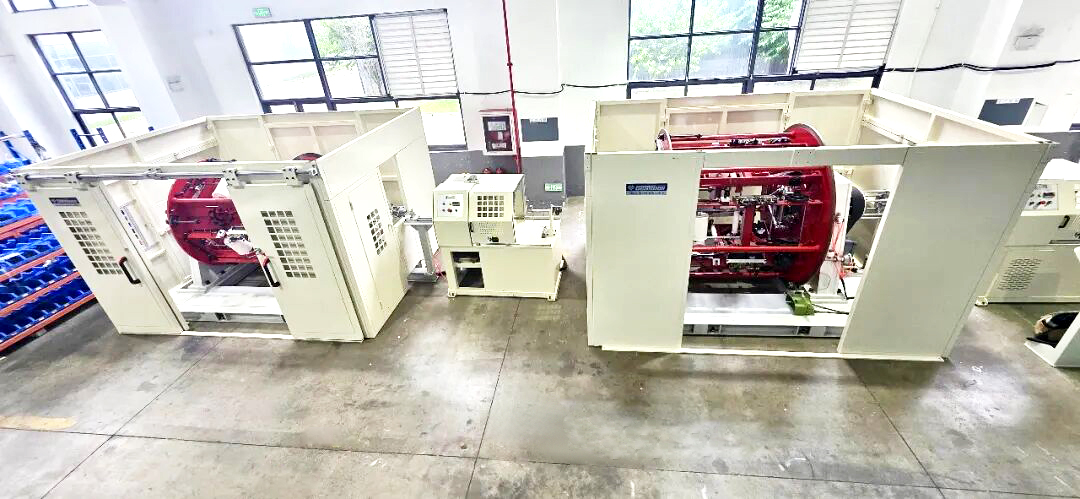

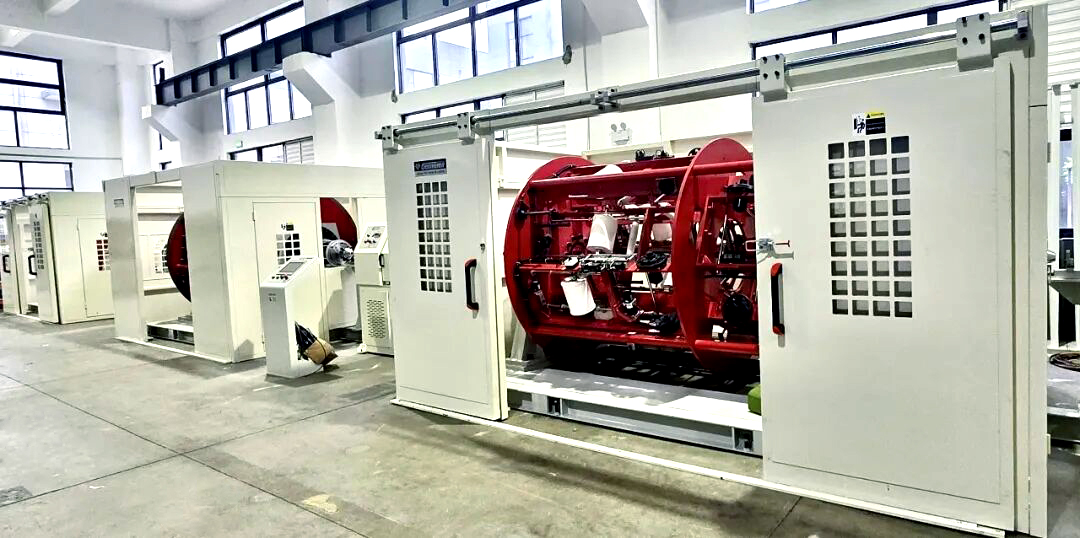

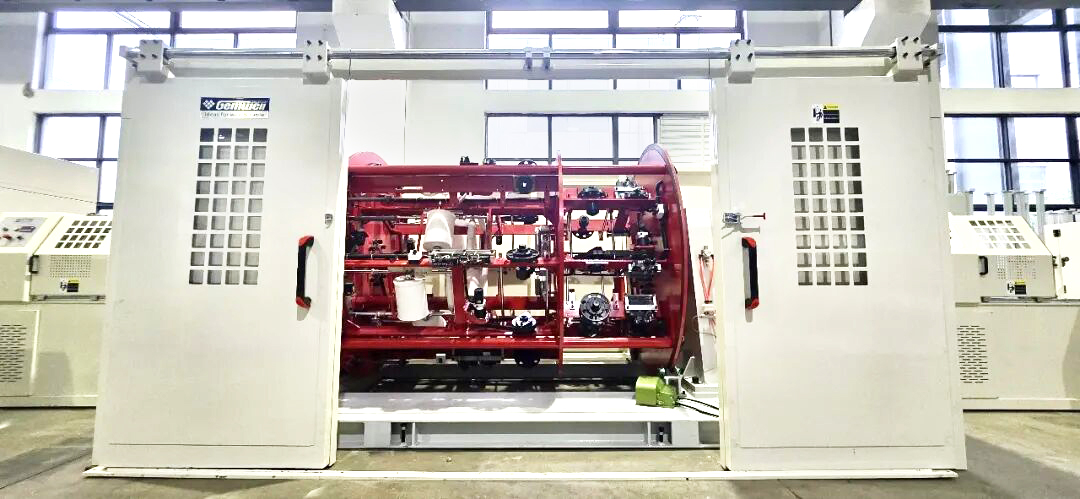

Höghastighets parallellmatad planetarisk strandnings- och kabelmaskin

För att möta kraven på höghastighetsdataöverföring från datacenter, AI-höghastighetsserversammankopplingar, 5G och big data-applikationer har vi utvecklat en specialiserad AI höghastighets-parallell-planetarisk strandningsmaskin. Denna maskin är designad för att tvinna flera par av platta signalkablar (som QSFP- och SFP-typer). Den har en specialdesignad strandningskon/skyttelmekanism som förhindrar att de platta kablarna vrids eller vänder under strandningsprocessen, vilket säkerställer hållbarhet och förhindrar utmattningsfel i kabelmiljöer med hög densitet i datacenter. Vi erbjuder personlig anpassning för att möta olika kundkrav; När det gäller hårdvara kan kunderna välja mellan olika maskinmodeller och kärnkomponentsmärken, medan elektriska styrsystem finns tillgängliga i alternativ som sträcker sig från ekonomiska till avancerade konfigurationer. Eftersom maskinpriset varierar avsevärt beroende på den övergripande konfigurationen, bestäms den slutliga kostnaden i första hand av kundens valda produktspecifikationsnivå. Dessutom, eftersom detta är en icke-standardiserad, specialtillverkad produkt tillverkad i små partier, är cykeln för design, tillverkning, installation och driftsättning relativt lång; kunder bör tillåta tillräcklig ledtid för att säkerställa snabb leverans.

AI HÖGHASTIGHETSKABEL PARALLELL PARKABEL AKTIV BETALNINGSTYP PLANETARISK STRANDING

Produktegenskaper

För att möta de rigorösa signalintegritetskraven för 112G/224G PAM4-höghastighetssammankopplingar inom AI-datorkluster och datacenter, står tillverkare av höghastighets-DAC-kablar (som QSFP-DD och OSFP) inför betydande tekniska utmaningar – inklusive impedansfluktuationer, returförluster och mekaniska densegue-kablar. Denna specialiserade massproduktionsmaskin – designad för höghastighetskabling av parallella kablar – åtgärdar dessa högfrekventa överföringssmärtor. Dess kärnfördelar ligger inom tre nyckelområden:

1. Dynamisk spänningskontroll som säkerställer konsekvent elektrisk prestanda: Systemet använder servodrivna precisionsenheter för att upprätthålla konstant dynamisk spänning över flera parallella trådpar under höghastighetskablar. Genom att minimera spänningsfluktuationer förhindrar systemet effektivt mikroskopisk dragdeformation av isoleringsskiktet, vilket säkerställer att den färdiga kabelns karakteristiska impedans och skevhet strikt följer högfrekventa överföringsstandarder.

2. Specialiserad konisk strandningsskyttel som eliminerar "kantsvängning" i plana par: Maskinen är utrustad med en specialdesignad konisk strandningsskyttel för att hantera tendensen hos platta trådpar (Twinax) att vrida eller felinrikta (vända) under strandning. Denna komponent ger progressiv vägledning till trådparen före strandningspunkten och låser deras position för att förhindra att de vänder; detta säkerställer jämn spänningsfördelning över kabelprofilen och eliminerar fysiska spänningskoncentrationer orsakade av kantdeformation.

3. Eliminering av inre strukturella påfrestningar under kablage: Denna process förbättrar den färdiga kabelns motståndskraft mot böjning och utmattningsbrott – avgörande för de trånga routingmiljöer med hög densitet som finns i datacenter – och förlänger därigenom den fysiska strukturella livslängden avsevärt under långvarig drift.
