Vilka är huvuddelarna i en extrudermaskin? Vet du?

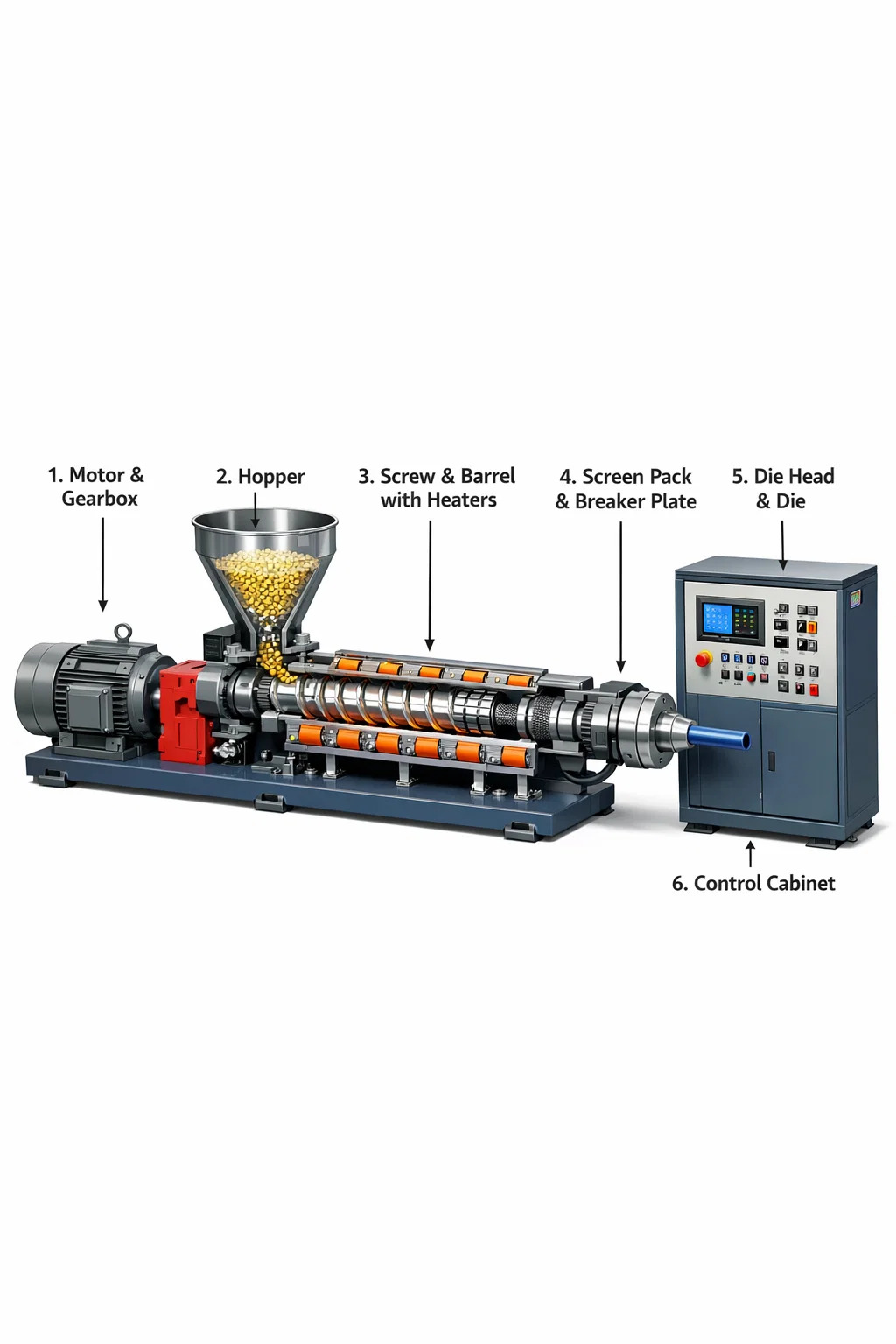

Även om en extrudermaskin ser ut som ett skrymmande, tungmetallskåp, dess inre struktur är mycket sofistikerad. Vi kan föreställa oss det som en "överhettad blandningspump", huvudsakligen sammansatt av följande kärndelar:

1. Power Heart: Motor & Växellåda

Detta är källan till maskinens "styrka".
Motor: Ger rotationskraft, som motorn till en elektrisk fläkt.
Växellåda: Motorn roterar väldigt snabbt, men extrudern behöver "långsam och stadig" kraft. Växellådan minskar rotationshastigheten samtidigt som kraften för att driva den tunga skruven förstärks.

2. Utfodringsområde: Hopper

Detta är maskinens "mun".
Detta är en trattformad behållare installerad ovanpå maskinen. Du häller plastpellets, pulver eller metallbitar i den, och de kommer att falla in i maskinen genom tratten.

3. Processing Workshop: Screw & Barrel

Detta är den mest avgörande delen av extrudern.
Pipa: Ett tjockt, långt metallrör som omsluter skruven och tål extremt högt tryck.
Skruv: En enorm spiralformad del som ligger inuti pipan. När den roterar trycker den fram råvarorna som en skruv.
Värmare: Ringar av värmeelement fästa på utsidan av pipan. De värmer upp tunnan, vilket låter råvarorna inuti gradvis smälta till en "slurry" under tryckprocessen.

4. Skyddsbarriär: Screen Pack & Breaker Plate

Efter att råvarorna smält till en "slurry" måste de passera genom en barriär innan de rinner ut.
Breaker Plate: En stålplåt med många små hål som omvandlar turbulent vätskeflöde till ett rakt flöde.
Screen Pack: Placerad tätt mot brytplattan, filtrerar den bort alla osmälta bitar eller damm från råvarorna, vilket säkerställer en ren utgång.

5. Mögel: Die Head & Die

Detta är "formen" som bestämmer formen på den färdiga produkten.
Det filtrerade råmaterialet skjuts till allra främre delen av maskinen.
Formhuvudet är den anslutande delen, och formen är ett utlopp med en specifik form. Råmaterialet pressas kraftfullt ut från detta utlopp och omvandlas omedelbart till formen av rör, ark eller profiler.

6. Kontrollcenter: Elstyrskåp (kontrollsystem)

Detta är maskinens "hjärna".
Den har många rattar, omkopplare eller pekskärmar som används för att justera vilken del av pipan som ska värmas upp och hur snabbt skruven ska rotera. Operatören ger kommandon här för att säkerställa att hela extrudern fungerar korrekt.
