Vad gör en SATA-kabel? Funktion, typer & tips

Vad gör en SATA-kabel? Det direkta svaret

En SATA-kabel (Serial ATA) tjänar ett kärnsyfte: den skapar en höghastighetskommunikationskanal mellan en lagringsenhet - såsom en hårddisk (HDD), solid-state drive (SSD) eller optisk enhet - och moderkortet på en dator. Utan denna kabel kan ditt system inte läsa från eller skriva till dessa lagringsenheter, vilket betyder inget operativsystem, inga filer och ingen fungerande dator i någon praktisk mening.

Det finns faktiskt två typer av SATA-kablar som fungerar tillsammans i alla lagringsinställningar: den SATA datakabel , som överför datasignaler mellan enheten och moderkortet, och SATA strömkabel , som levererar elektrisk kraft från nätaggregatet (PSU) till själva frekvensomriktaren. Båda är viktiga - en enhet med bara en av de två anslutna kommer helt enkelt inte att fungera.

Den fysiska konstruktionen av dessa kablar - från isoleringstjockleken till ledarens renhet - beror i hög grad på tillverkningsprocessen bakom dem. Moderna SATA-kablar tillverkas med hjälp av precisionstråd- och kabelextrudermaskiner som applicerar isolering jämnt över kopparledare, vilket säkerställer signalintegritet över hela kabelns längd. Denna tillverkningsdetalj är inte trivial; det påverkar direkt överföringshastigheter, värmebeständighet och långvarig hållbarhet.

Hur SATA-kablar överför data: den tekniska mekanismen

SATA använder en seriell överföringsmetod, vilket innebär att databitar skickas en i taget i en kontinuerlig ström snarare än parallellt. Detta var en betydande avvikelse från den äldre PATA-standarden (Parallel ATA), som skickade flera bitar samtidigt men krävde breda bandkablar och led av överhörningsstörningar vid högre hastigheter.

SATA-datakabeln innehåller 7 stift och 3 ledare : två par differentiella signallinjer för sändning och mottagning av data, och tre jordledningar som minskar elektromagnetiska störningar. Differentiell signalering innebär att kabeln skickar samma signal två gånger - en gång normalt och en gång inverterad - och den mottagande enheten jämför de två för att filtrera bort brus. Detta tillvägagångssätt gör att SATA-kablar kan fungera tillförlitligt vid höga frekvenser utan störningsproblem som plågade äldre standarder.

SATA generation Hastighetsjämförelse

SATA III, som verkar på 6 Gb/s med ett effektivt genomströmningstak på cirka 600 MB/s , är den nuvarande standarden som används i praktiskt taget alla konsumentversioner av stationära och bärbara datorer. Den fysiska kabeln i sig är bakåtkompatibel över alla tre generationer - en SATA III-kabel kan ansluta en SATA I-enhet - även om hastigheterna kommer att begränsas till den långsammare enhetens maximala.

SATA-strömkabel: vad den gör och varför den spelar roll

SATA-strömkontakten är en 15-stiftskontakt som levererar tre separata spänningsnivåer till den anslutna enheten: 3,3V, 5V och 12V . Varje spänning har olika funktioner inom frekvensomriktarens interna komponenter. 12V-linjen driver primärt motorn i hårddiskar och snurrar plattorna med 5 400 eller 7 200 rpm. 5V-ledningen driver frekvensomriktarens logikkort och läs/skrivelektronik. 3,3V-linjen, som introducerades i SATA-standardrevisionen, används av vissa moderna SSD:er för sina lågeffektskontrollkretsar.

Den 15-stiftiga SATA-strömkontakten ersatte den äldre 4-stifts Molex-kontakten som används i PATA-system. Den erbjuder en mycket tunnare profil, enklare routing inuti ett fodral och möjligheten att bära alla tre spänningsnivåerna samtidigt genom en enda kontakt. En typisk 2,5-tums SSD för bärbar dator drar bara från 5V-linjen och förbrukar så lite som 1–3 watt under belastning , medan en 3,5-tums stationär hårddisk som snurrar vid 7 200 rpm kan dra upp till 8–10 watt under sökoperationer — främst genom 12V-skenan.

Kvaliteten på kablarna i SATA-strömkabeln - särskilt mätaren på kopparledarna och konsistensen på isoleringen - påverkar spänningsstabiliteten under belastning. Det är här tillverkningsprocesser som de som används i tråd- och kabelextrudertillverkning blir direkt relevanta för verkliga prestanda.

Hur Extruder för tråd och kabel Teknik formar SATA-kabelkvalitet

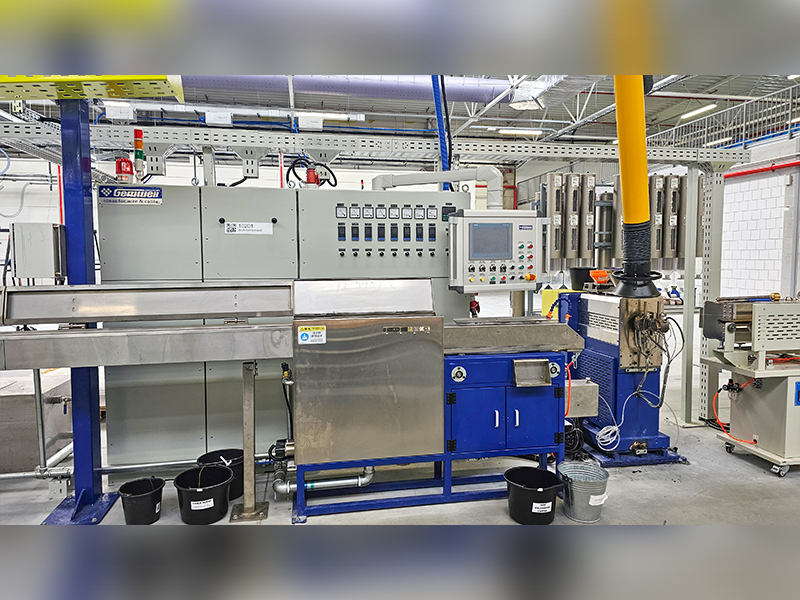

Varje SATA-kabel börjar sitt liv på en extruderingslinje. En tråd- och kabelextruder är en maskin som tvingar smält termoplastmaterial - oftast PVC (polyvinylklorid), LLDPE (linjär lågdensitetspolyeten) eller FEP (fluorerad etenpropen) - genom ett munstycke runt en kopparledare, vilket skapar en konsekvent belagd tråd. Detta är inte en sekundär detalj; kvaliteten på extruderingen avgör isoleringstjocklekens enhetlighet, dielektriska egenskaper, temperaturbeständighet och hur väl kabeln håller sig under många års användning.

Specifikt vid tillverkning av SATA-kablar måste tråd- och kabelextrudern applicera isolering på mycket fina ledare med extrem precision. SATA-datakablar används vanligtvis 28 AWG ledare för signalledningar och 26 AWG ledare för markledningar. På dessa mätare kan till och med en liten avvikelse i isoleringstjocklek – säg 0,02 mm från spec – ändra kabelns impedansegenskaper och påverka signalintegriteten vid de 6 Gb/s-frekvenser som SATA III kräver.

Vad extruderingskvaliteten påverkar i den färdiga kabeln

• Impedanskontroll: SATA-kablar är specificerade för att bibehålla en differentialimpedans på 100 ohm (±10%). Extruderingsinkonsekvenser orsakar impedansvariationer som producerar signalreflektioner och datafel.
• Dielektrisk konstant: Det valda isoleringsmaterialet och hur likformigt det appliceras av tråd- och kabelextrudern avgör hur snabbt signaler fortplantas genom kabeln - direkt påverkar latensen på nanosekundnivån.
• Temperaturmotstånd: PVC-isolering extruderad till rätt tjocklek klarar vanligtvis temperaturer från -20°C till 80°C. Tunna fläckar skapade av dåligt kalibrerade extrudermaskiner leder till isoleringsbrott under ihållande värme från en laddad enhet eller en varm hölje.
• Flexlivslängd: Hur many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Ledarvidhäftning: Korrekt extruderingstemperatur och -tryck säkerställer att isoleringen binder rent till ledarmanteln utan hålrum, vilket skulle tillåta fukt att tränga in över tiden.

Avancerade kabeltillverkare kör sina tråd- och kabelextruderlinjer med gnisttestning i realtid och diametermätningssystem som kontrollerar varje meter extruderad tråd för defekter. Konsumentklassade SATA-kablar från välrenommerade märken går vanligtvis igenom dessa kvalitetskontroller. Ultrabilliga kablar från okända leverantörer – ofta säljs i bulk online – hoppar ofta över dessa steg, vilket resulterar i kablar som fungerar bra initialt men utvecklar intermittenta fel inom 12–18 månader.

Platta kontra runda SATA-kablar: konstruktionsskillnader och när de spelar roll

SATA-datakablar finns i två huvudsakliga fysiska format: platt (bandliknande) och rund. Båda har samma 7-poliga signalarrangemang, men deras interna konstruktion och praktiska beteende skiljer sig avsevärt.

Platta SATA-kablar är standardstilen som levereras med de flesta moderkort. Ledarna läggs sida vid sida och innesluts i en platt termoplastisk mantel, vanligen tillverkad av en plattkabelsträngsprutmaskin eller en lamineringsprocess. De är billiga att tillverka, ligger snyggt mot ytor och är lätta att dra längs insidan av ett PC-fodral. De har dock begränsad böjningsradie - att tvinga dem till snäva kurvor kan böja ledarna och orsaka signalförsämring eller fysisk skada på isoleringen vid stresspunkter.

Runda eller flätade SATA-kablar ha individuellt isolerade ledare tvinnade eller hopbuntade inuti en rund yttre mantel. Denna konstruktion ger bättre flexibilitet, gör dragning genom täta kabelhanteringskanaler enklare och erbjuder marginellt bättre EMI-skärmning på grund av det tvinnade pararrangemanget av signalledarna. De kostar mer att tillverka eftersom varje ledare måste passera genom en tråd- och kabelextruder separat innan montering.

Rättvinklade vs. raka kontakter

Utöver platta kontra runda, kommer SATA-kablar också med raka eller rätvinkliga (90-graders) kontakter i ena eller båda ändarna. Den rätvinkliga kontakten är särskilt användbar när en drivenhet är monterad nära sidopanelen på ett hölje, där en rak kontakt skulle sticka ut och potentiellt blockera luftflödet eller hindra panelen från att stängas. Rättvinklade kontakter introducerar en liten mekanisk spänningskoncentration vid böjningspunkten, så kabelkvalitet - särskilt robustheten hos överformen vid kontaktingången - blir viktigare i dessa konfigurationer.

Vanliga tecken på att en SATA-kabel går sönder

SATA-kablar misslyckas, och de gör det oftare än de flesta förväntar sig. Eftersom symtomen på en trasig kabel nära efterliknar symtomen på en felaktig enhet, förbises kablar ofta under felsökning. Att veta vad man ska leta efter sparar tid och förhindrar onödiga diskbyten.

• Intermittent enhetsdetektering: BIOS eller operativsystem ser enheten ibland men inte andra. Detta är ett klassiskt symptom på en lös eller skadad SATA-datakabelkontakt som inte får konsekvent kontakt med stiften.
• Vanliga läs-/skrivfel: Applikationer rapporterar fel vid åtkomst till filer, eller så loggar operativsystemet diskfel i händelsevisaren. Om SMART-diagnostik visar att själva enheten är frisk är kabeln nästa logiska misstänkta.
• Plötsligt sjunkande prestanda: En SATA III SSD som normalt läser i 500 MB/s testar plötsligt i 150 MB/s. Denna hastighet matchar SATA I-bandbredden - ett tecken på att länken förhandlar ner till den minsta gemensamma nämnaren på grund av signalfel på en degraderad kabel.
• Klickande eller inte-snurrande enheter: Även om dessa vanligtvis indikerar ett mekaniskt drivproblem, kan problem med strömkabeln göra att en enhet inte får tillräcklig spänning för att snurra motorn, vilket ger liknande symptom.
• Startfel efter flytt av fall: Att flytta en dator gör att kablar böjas och flyttas. En kabel som var borderline funktionell kan tappa kontakten helt efter en enda flytt.

Fixningen i alla dessa fall är ofta en $3–$8 ersättningskabel , men ändå tillbringar folk ofta timmar med att köra diagnostik på en perfekt körning. Byt alltid kabeln först när lagringsproblem uppstår plötsligt utan föregående symtom på slitage på enheten.

SATA-kablar i olika enhetsapplikationer

Medan stationära datorer är det vanligaste sammanhanget för SATA-kablar, visas gränssnittet över ett brett utbud av hårdvara - och kabelkraven varierar beroende på applikation.

Stationära datorer

Standard 3,5-tums hårddiskar och 2,5-tums SSD:er i stationära torn använder SATA-data och strömkontakter i full storlek. Moderkort i ATX-formfaktorn ger vanligtvis 4 till 8 SATA-portar , vilket tillåter flera enheter. High-end HEDT-kort (High-End Desktop) kan erbjuda upp till 12 SATA-portar för lagringsintensiva konstruktioner som NAS-servrar eller videoredigeringsarbetsstationer.

Bärbara datorer

Bärbara datorer använder 2,5-tums enheter med samma SATA-gränssnitt, men kabeln är vanligtvis ett mycket kort, ibland direktanslutet band integrerat i enhetsfacket. Eftermarknadens SATA-kablar för bärbara datorer måste tillverkas med exakta längd- och flexibilitetsspecifikationer - här blir kabelhöljets flexibla egenskaper, som delvis bestäms av val av tråd och kabelextrudermaterial, avgörande eftersom kabeln utsätts för stress varje gång chassit böjs under normal användning.

Servrar och NAS-enheter

I servermiljöer måste SATA-kablar uppfylla högre hållbarhetsstandarder eftersom enheter är åtkomliga kontinuerligt, ofta 24/7. Kablar av serverkvalitet använder tyngre isoleringsmaterial och låskontakter för att förhindra oavsiktlig frånkoppling. Vissa företagskonfigurationer använder eSATA (extern SATA) för att ansluta externa lagringshöljen — en variant som använder en annan fysisk kontakt men samma signaleringsprotokoll, med kablar som är skärmade mot extern EMI och klassade för längre körningar upp till 2 meter jämfört med den typiska 1-metersgränsen för interna SATA-kablar.

Optiska enheter och specialiserad hårdvara

DVD- och Blu-ray-enheter använder också standard SATA-anslutningar, liksom vissa bandenheter och vissa industriella inbyggda system. Kabeln utför samma funktion i alla dessa: att etablera en dataväg och leverera ström. Industriella applikationer kräver ibland kablar med bredare temperaturklasser, vilket innebär att tillverkare måste använda olika isoleringsblandningar genom sina tråd- och kabelsträngsprutningslinjer - material som tvärbunden polyeten (XLPE) istället för standard PVC, klassad för kontinuerlig drift vid 90 °C eller högre.

SATA vs. andra lagringsgränssnitt: där kabeln passar i den större bilden

Att förstå vad en SATA-kabel gör innebär också att förstå var den sitter i förhållande till andra lagringsanslutningstekniker, särskilt som NVMe- och M.2-enheter har blivit vanliga.

NVMe M.2-enheter ansluts direkt till en kortplats på moderkortet och kräver ingen separat kabel alls – de tar emot både datasignaler och ström via själva M.2-kontakten. Detta gör dem snabbare och snyggare i en kabelstyrd konstruktion. SATA-kablar förblir dock allmänt relevanta pga hårddiskar dominerar fortfarande stor kapacitet, kostnad per terabyte lagring — en 20TB hårddisk kostar för närvarande en bråkdel av en 20TB NVMe SSD — och alla hårddiskar använder SATA-gränssnittet. SATA SSD:er är fortfarande populära som prisvärda uppgraderingsalternativ i äldre system som saknar M.2-platser.

Att välja rätt SATA-kabel: Vad du ska leta efter

Alla SATA-kablar är inte skapade lika. Med tanke på att själva kabeln är billig i förhållande till de enheter den ansluter – och kostnaden för dataförlust från ett kabelfel – lönar det sig att välja noggrant. Här är vad du ska utvärdera:

Ledarmaterial och mätare

Leta efter kablar som specificerar syrefria kopparledare (OFC). OFC-tråd har färre föroreningar än vanlig koppar, vilket leder till lägre motstånd per längdenhet och bättre signalöverföring. Ledaren dras genom ett munstycke för att uppnå den specificerade AWG-mätaren och passerar sedan genom en tråd- och kabelextruder för att ta emot sin isoleringsbeläggning. Kablar som inte anger ledartyp tillverkas ofta av kopparbeklädd aluminium (CCA), som har ungefär 60 % av kopparns ledningsförmåga och är sprödare under böjningspåkänningar.

Låsande anslutningsflikar

Standard SATA-kontakter har ingen låsmekanism. De förlitar sig enbart på friktion för att stanna på plats. I ett system med vibrationer – nära en kraftfull fläkt, i ett fordon eller i vilken mobilapplikation som helst – är detta en verklig risk. Kablar med en låsspärr eller fästklämma på anslutningsstommen säkra anslutningen mekaniskt och förhindra oavsiktlig frånkoppling. Många premiumkablar inkluderar denna funktion för en liten extra kostnad.

Kabellängd

SATA-specifikationen tillåter kabellängder upp till 1 meter (ungefär 39 tum) för interna kablar. De flesta förbyggda system använder kablar i intervallet 45–50 cm, vilket är tillräckligt för standardtornkonfigurationer. Längre kablar är tillgängliga men ger mer motstånd och potential för signalförsämring, så undvik överdriven längd – använd den kortaste kabeln som bekvämt når från moderkortsporten till enheten utan spänning eller skarpa böjar.

Jacka Material

Kabelns yttre mantel – applicerad av en tråd- och kabelextruder som det sista extruderingsskiktet i flerskiktskabelkonstruktioner – bestämmer flexibilitet, temperaturbeständighet och kemisk beständighet. Standardkablar använder PVC, vilket är flexibelt och billigt. För miljöer med hög temperatur (som täta rackmonterade servrar eller industriella kapslingar), leta efter kablar med LLDPE- eller FEP-mantel, som erbjuder bättre värmebeständighet och lägre utgasning - frigöring av kemiska ångor som kan förorena känslig elektronik med tiden i slutna kapslingar.

Varumärke och certifiering

Kablar från etablerade varumärken som Sabrent, StarTech, Rosewill och Monoprice använder tillverkningslinjer med konsekvent kvalitetskontroll, inklusive inline-diametermätning under extrudering och 100 % kontinuitetstester efter montering. Generiska kablar utan märkesidentifiering hoppa över dessa steg. UL-lista (för nordamerikanska marknader) och CE-märkning (för europeiska marknader) indikerar att kabeln uppfyller minimikraven för elektrisk säkerhet och konstruktion.

Hur to Properly Connect and Route SATA Cables

Korrekt installation är lika viktig som kabelkvalitet. En högkvalitativ kabel som installeras slarvigt fungerar inte bättre än en billig.

1. Identifiera ditt moderkorts SATA-portar. De är vanligtvis placerade längs den högra kanten av kortet på ATX-system, märkta SATA0 till SATA5 eller liknande. Använd lägre numrerade portar först; de är ofta anslutna till den primära SATA-kontrollern, vilket ger bästa prestanda och stöd för startprioritet.
2. Anslut datakabeln. SATA-datakontakten har en L-formad skåra så att den bara kan sättas in i en riktning. Tryck in den ordentligt i enhetens dataport tills du känner att den sitter helt. Om du använder en låskabel, koppla in spärren.
3. Anslut strömkabeln. Den 15-poliga SATA-strömkontakten är också nyckelad och sätts bara in i en riktning. Den kräver mer insättningskraft än datakontakten på grund av den större kontaktytan – applicera ett jämnt tryck istället för att gunga kontakten, vilket kan böja eller spricka kontakthuset.
4. Dra kabeln utan skarpa böjar. Håll en böjningsradie på minst 25 mm (cirka 1 tum) på alla punkter längs kabeln. Platta kablar är särskilt känsliga för veck - om en rätvinklig kontakt finns tillgänglig, använd den nära drivänden för att eliminera böjningen vid kontaktens ingångspunkt där de flesta fel uppstår.
5. Säkra överskjutande kabellängd. Använd buntband eller kardborrband för att bunta bort överflödig kabel från fläktar och luftflödesbanor. En osäkrad SATA-kabel kan dras in i ett fläktblad, vilket kan orsaka både kabelskador och fläktfel.
6. Verifiera i BIOS efter start. Efter installationen går du in i system-BIOS/UEFI och bekräftar att enheten visas i listan över lagringsenheter. Om det inte gör det, kontrollera båda kabelanslutningarna innan du antar ett problem med enheten eller moderkortet.

Tillverkningskedjan bakom varje SATA-kabel

För att till fullo förstå vad en SATA-kabel gör och varför kvalitet spelar roll, hjälper det att spåra produktionsprocessen som skapar den. En enda SATA-kabel går igenom flera tillverkningssteg innan den når en PC-byggares händer.

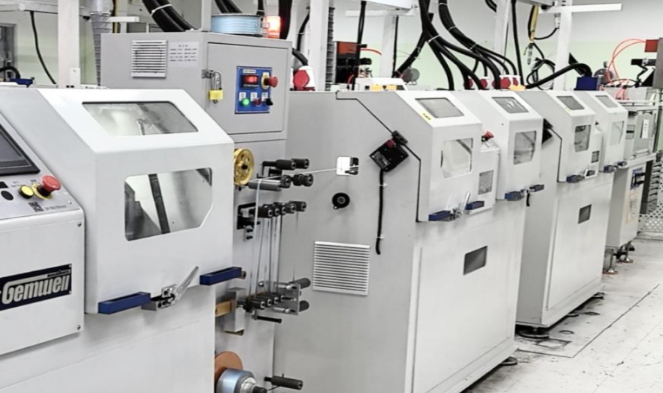

Det börjar med kopparstång som dras ner genom en tråddragningsmaskin till mål-AWG-mätaren. Den dragna tråden passerar sedan genom en tråd- och kabelextruder, där termoplastisk isolering appliceras. I en enkelskruvsextruder - den vanligaste typen inom kabeltillverkning - matas isoleringsmassan i pelletsform in i en uppvärmd tunna, smälts och tvingas genom en korshuvudform som täcker tråden när den rör sig igenom. Linjehastigheter för tunna trådar som 28 AWG körs vanligtvis vid 100–600 meter per minut , med extruderns temperaturprofil och skruvhastighet noggrant kontrollerade för att bibehålla konsekvent isoleringstjocklek.

Efter extrudering sätts de isolerade ledarna ihop — antingen läggs platt för platt kabelkonstruktion eller tvinnade i par för rundkabelkonstruktion. Twisted-pair-konfigurationer följer specifika vridningshastigheter (varv per längdenhet) för att kontrollera differentialimpedansen. De sammansatta ledarna kan sedan föras genom en andra tråd- och kabelextruder för att applicera en övergripande yttre mantel.

Anslutningsavslutningen följer: kabeländarna kapas till längd, skalas av och krymps eller övergjuts med plast SATA-kontakthöljen. Hela aggregatet testas sedan för kontinuitet, kortslutningar och i vissa fall högfrekventa impedansegenskaper med hjälp av tidsdomänreflektometri (TDR)-utrustning.

Hela denna process – från tråd- och kabelextruderlinje till färdig kabel – sker till stor del i anläggningar över hela Kina, Taiwan och allt mer Vietnam och Indien. Skillnaden mellan en $2-kabel och en $7-kabel ligger vanligtvis i vilka steg av kvalitetskontroll som utförs och hur noggrant tråd- och kabelextruderprocessen övervakas under produktionen.
