Hur man gör en Ethernet-sladd: Steg-för-steg-guide

Att göra din egen Ethernet-sladd är enkelt när du förstår ledningsföljden, rätt verktyg och kabelstandarden du behöver. Hela processen tar under 10 minuter per kabel när du har materialet klart. Du pressar ihop RJ45-kontakter på vardera änden av en tvinnad kabel, enligt antingen T568A- eller T568B-kabelstandarden, och verifierar sedan anslutningen med en kabeltestare. Det är det korta svaret. Resten av den här guiden går djupare in på varje steg, varje variabel och varje misstag som är värt att undvika.

Oavsett om du driver ett hemlabb, ansluter till ett kontor eller byter ut en skadad patchkabel, att bygga din egen Ethernet-sladd ger dig exakt längdkontroll, möjligheten att välja material av högre kvalitet och en verklig förståelse för vad som finns inuti kabeln du litar på med ditt nätverk.

Vad finns egentligen inuti en Ethernet-kabel

Innan du krymper något hjälper det att veta vad du arbetar med. En standard Ethernet-kabel innehåller fyra tvinnade par koppartråd — åtta ledare totalt . Vridningen är avsiktlig. Varje par vrids i lite olika takt för att eliminera elektromagnetisk störning (EMI) från angränsande par, en egenskap som kallas överhörningsavstängning.

Den yttre manteln på kabeln - den del du ser och hanterar - är vanligtvis gjord av PVC eller en låg-rök noll-halogen (LSZH) förening. Denna jacka tillverkas i kontinuerliga längder med hjälp av en tråd och kabel extruder , en maskin som smälter isoleringsmaterialet och tvingar det runt kopparledarna när de passerar genom ett munstycke. Likformigheten och tjockleken hos denna extruderade mantel påverkar direkt kabelns flexibilitet, dess motståndskraft mot extrema temperaturer och dess förmåga att uppfylla brandsäkerhetsklasser som CM, CMR eller CMP.

Inuti manteln är varje enskild ledare också belagd med ett tunt lager av färgad plastisolering — återigen applicerad av en tråd och kabel extruder under tillverkningen. Den färgkodningen är det som låter dig följa T568A och T568B kopplingsscheman exakt när du avslutar kabeln för hand.

Ethernet-kabelkategorier och deras specifikationer

För de flesta DIY Ethernet-kabelprojekt, Cat6 är den praktiska sweet spot . Den är allmänt tillgänglig, klarar gigabithastigheter över hela 100-meters löpningar, stöder 10 Gbps över kortare avstånd och kostar bara marginellt mer än Cat5e. Cat6A är värt att överväga om du gör en permanent vägginstallation och vill ha framtidssäkring med 10 Gbps över hela 100 meter.

Verktyg och material du behöver innan du börjar

Att skära hörn på verktyg är där de flesta trasiga Ethernet-kablar börjar. En dålig krympning är osynlig för ögat men förödande för att signalera integritet. Här är allt du behöver för att göra jobbet ordentligt:

Viktiga verktyg

• Crimpverktyg — Det här är det viktigaste verktyget. En kvalitetsspärrpress (som de som tillverkas av Platinum Tools eller Klein Tools) applicerar ett jämnt, konsekvent tryck över alla åtta stift samtidigt. Billiga, spärrfria crimpers är den främsta orsaken till intermittenta anslutningar.
• Kabelavdragare — En dedikerad kabelborttagare skär ut ytterhöljet utan att skada ledarisoleringen inuti. Du kan använda en verktygskniv i ett nafs, men hackad inre isolering orsakar kortslutningar och signalförsämring.
• Sänkt klippt trådklipp eller sax — För trimning av ledarna till en jämn längd innan de sätts in i RJ45-kontakten.
• Kabeltestare — Ej förhandlingsbar om du gör mer än en kabel. En grundläggande kontinuitetstestare kostar under $20 och bekräftar att alla åtta stift är korrekt anslutna i båda ändar.
• Linjal eller måttband — Att mäta kabellängden noggrant och kontrollera att du inte har tvinnat mer än den rekommenderade mängden ledare i varje ände.

Material

• Ethernet-kabel bulkspole — Köp till fots eller i 250-fots, 500-fots eller 1 000-fots spolar beroende på ditt projektomfattning. Kabelns mantel, tillverkad via en kabelextruder under tillverkning, bör märkas med dess kategoriklassificering, ledningsmått (vanligtvis 23 AWG för Cat6) och eventuella tillämpliga säkerhetslistor (CMR för stigrör, CMP för plenumutrymmen).
• RJ45-kontakter — Köp kontakter som matchar din kabelkategori. Cat6-kablar med ledare med större diameter och inre spline kräver Cat6-klassade kontakter med en bredare ledarkanal. Att använda Cat5e-kontakter på Cat6-kabeln resulterar i en dålig passform och en misslyckad krympning.
• Dragavlastningsstövlar (tillval) — Dessa plasthylsor glider över kabeln innan de krymps och snäpper över RJ45-kontakten för att skydda korsningen från upprepade böjningar.
• Kabeletiketter eller markör — Märk båda ändarna av varje kabel du gör. Detta sparar timmar av felsökning senare.

Förstå T568A vs T568B ledningsstandarder

Det är här folk blir förvirrade, så låt oss lösa det direkt. Det finns två accepterade ledningsstandarder för Ethernet-kablar: T568A och T568B , definierad av TIA/EIA-568-standarden. De skiljer sig endast i arrangemanget av de orangea och gröna paren (stift 1, 2, 3 och 6). Båda fungerar bra för gigabit Ethernet. Valet spelar bara roll för konsekvens inom en enda installation.

T568B är den vanligaste standarden i USA , särskilt i kommersiella miljöer och företagsmiljöer. T568A är att föredra i statliga installationer (den specificeras i vissa amerikanska federala myndigheters nätverksstandarder) och är tekniskt sett den standard som TIA föredrar för nya installationer. I praktiken fungerar det så länge du använder samma standard i båda ändarna av en rak kabel.

T568B Pin-Out (vänster till höger, flik nedåt)

Raka genomgående vs korsade kablar

A rak kabel använder samma ledningsstandard (T568A eller T568B) i båda ändar. Det här är vad du gör i nästan alla situationer: att ansluta en dator till en switch, en switch till en router, ett vägguttag till en patchpanel. A korsad kabel använder T568A i ena änden och T568B i den andra, byter sändnings- och mottagningspar. Crossover-kablar behövdes historiskt för att ansluta två datorer direkt utan en switch. Idag stöder praktiskt taget alla moderna nätverkskort (NIC) och switchar Auto-MDI/MDIX, som automatiskt upptäcker och korrigerar för kabeltyp, vilket gör korsade kablar mestadels föråldrade. Att känna till skillnaden förhindrar ändå förvirring när du stöter på en gammal korsad kabel i en äldre installation.

Steg-för-steg: Hur man gör en Ethernet-sladd

Följ dessa steg noggrant. Skillnaden mellan en kabel som fungerar i gigabithastigheter och en som misslyckas vid 100 Mbps - eller inte länkar alls - beror ofta på millimeters exponerad ledare eller vinkeln på en enda tråd.

Steg 1: Klipp av kabeln på längden

Mät avståndet du behöver täcka och klipp av din kabel. Lägg till minst 6 till 12 tum extra längd för att ta hänsyn till avslutningarna i varje ände och för att ge dig själv lite slack för framtida återuppsägning om en anslutning skulle misslyckas. Den maximala längden för ett enda Ethernet-kabelsegment är 100 meter (328 fot) för Cat5e till Cat6A. Att överskrida detta orsakar signaldämpning och opålitliga anslutningar.

Om du använder avlastningsstövlar, skjut en på kabeln nu - innan du ansluter kontakten - eftersom du inte kan lägga till dem efteråt.

Steg 2: Ta av den yttre jackan

Använd din kabelavdragare för att rita och ta bort ungefär 1 till 1,5 tum (25 till 38 mm) av den yttre jackan från varje ände. Sätt försiktigt poäng — du skär igenom PVC- eller LSZH-mantelmaterial som applicerades av en tråd- och kabelextruder med kontrollerad tjocklek, och det kräver inte mycket tryck. Det räcker med att rotera strippern runt kabeln en eller två gånger. Dra av den skårade jacksektionen för att exponera de fyra tvinnade paren inuti.

Inspektera ledarna. Om någon enskild tråds färgade isolering är hackad eller avskuren, klipp tillbaka kabeln ytterligare och börja detta steg igen. En hackad isolator orsakar en kortslutning mellan intilliggande ledare under högfrekvent signalering av modern Ethernet.

Vissa Cat6-kablar har en korsformad spline i plast (även kallad en separator eller X-filler) som löper längs kabeln för att hålla paren fysiskt åtskilda och minska överhörning. Om din gör det, trimma den i jämnhöjd med jackans skärning med hjälp av flush-cut snips.

Steg 3: Vrid upp och arrangera paren

Vrid försiktigt vart och ett av de fyra paren och räta ut de enskilda ledarna. För T568B, arrangera dem från vänster till höger i denna ordning: orange/vit, orange, grön/vit, blå, blå/vit, grön, brun/vit, brun.

Det här är det steg som oftast slår upp nybörjare. Ta dig tid här. Lägg ledningarna platt i handen och kontrollera sekvensen två gånger innan du fortsätter. En transponerad tråd betyder att kabeln inte fungerar - eller ännu värre, den kommer att fungera intermittent, vilket är svårare att diagnostisera.

Vrid inte upp mer ledare än nödvändigt. TIA/EIA-568-standarden anger en maximal otvinnad längd på 13 mm (ungefär en halv tum) för Cat6. Överdriven avtvinning försämrar överhörningsprestandan hos kabeln och kan göra att den misslyckas med certifieringstestning även om den kopplas upp med gigabithastigheter under grundläggande testning.

Steg 4: Trimma ledarna till jämn längd

Håll alla åtta ledarna platta och jämna i handen och bibehåll den korrekta sekvensen från vänster till höger. Klipp dem alla till samma längd med hjälp av släta klippklippor - ungefär 12 till 14 mm (ungefär en halv tum) varifrån ytterjackan slutar. Målet är en perfekt spolning, även klippt över alla åtta ledningarna. Ojämna längder innebär att vissa ledare inte når stiften i RJ45-kontakten, vilket skapar en öppen krets på dessa stift.

Steg 5: Sätt in ledarna i RJ45-kontakten

Håll RJ45-kontakten med fliken nedåt och den öppna änden mot dig. Skjut in de åtta ledarna i kontaktens åtta kanaler och bibehåll deras ordning. Tryck in dem ordentligt hela vägen - varje ledare måste vidröra kontaktens främre vägg för att krimpstiften ska få ordentlig kontakt.

Innan du krymper, titta på framsidan av kontakten (änden där stiften är). Du bör se en annan färg vid varje stiftposition, och jackan ska vara synlig inuti den bakre dragavlastningsdelen av kontakten. Om manteln inte är inuti kontakten kommer den mekaniska dragavlastningen inte att kopplas in ordentligt, och kabeln kommer att vara ömtålig vid den korsningen.

Använd passthrough RJ45-kontakter om du lär dig — de har en öppning framtill som låter dig trycka ledare hela vägen igenom och sedan trimma överskottet efter krympning. De är lättare att ladda korrekt och ger mer konsekventa resultat för nybörjare.

Steg 6: Krympa kontakten

Sätt in den laddade RJ45-kontakten i den matchande formen på ditt pressverktyg. Kläm ihop handtagen ordentligt och helt. En spärrkrans kommer att klicka och släppa när tillräckligt tryck har applicerats. En krimpare som inte spärrar kräver att du bedömer trycket efter känslan - kläm tillräckligt hårt så att alla åtta stiften är helt indrivna i ledarisoleringen och dragavlastningsfliken är helt nedtryckt på kabelmanteln.

Om du använde en genomgångskontakt, trimma den överflödiga ledaren som sticker ut framifrån med dina sänkta skär. Den trimmade ytan ska vara i jämnhöjd med anslutningens framsida.

Upprepa alla steg för den andra änden av kabeln. För en rak kabel, använd samma ledningsstandard (T568B eller T568A) i båda ändar.

Steg 7: Testa kabeln

Anslut båda ändarna av din färdiga kabel till en kabeltestare. Testaren skickar en signal genom vart och ett av de åtta stiften i sekvens och bekräftar att varje stift i ena änden ansluter till motsvarande stift i den andra änden och att inga stift är kortslutna. Ett godkänt resultat på en grundläggande kontinuitetstestare betyder:

• Alla åtta ledarna är korrekt anslutna (inga öppningar)
• Inga ledare korsas eller byts ut
• Inga ledare är kortslutna till varandra

En grundläggande kontinuitetstestare verifierar inte prestandaegenskaper som dämpning, returförlust eller nära överhörning (NEXT). För installationer av kritisk infrastruktur utför en professionell kabelcertifierare (som de som tillverkas av Fluke Networks) fullständiga TIA-568-certifieringstester. Dessa enheter kostar flera tusen dollar och hyrs eller ägs vanligtvis av professionella nätverksinstallatörer.

Hur kabeltillverkning påverkar de kablar du köper och använder

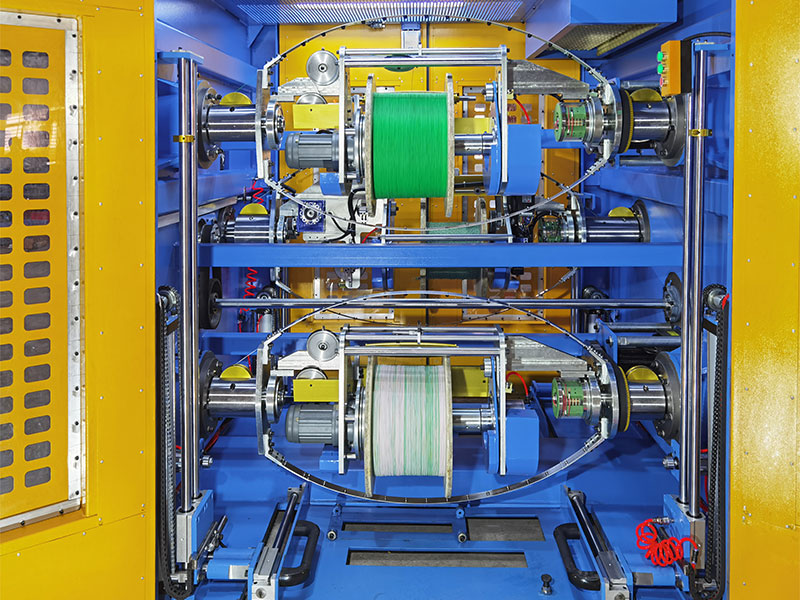

När du köper en spole med Cat6- eller Cat6A-kabel, bestäms kvaliteten på den kabeln till stor del av hur den tillverkades - speciellt av precisionen och skicket hos tråd och kabel extruder används för att applicera isolering på ledarna och utrustningen som används för att kontrollera vridningen av varje par.

En tråd- och kabelextruder fungerar genom att smälta termoplastisk isoleringsblandning (PVC, polyeten eller LSZH-material) och tvinga den genom ett tvärhuvud runt en rörlig ledare. Extrudern kontrollerar tjockleken och koncentriciteten på isoleringsskiktet med mycket snäva toleranser. För Ethernet-kabelledare påverkar isoleringstjockleken direkt kabelns dielektriska konstant, vilket bestämmer signalens utbredningshastighet och impedans. Cat6-kabel måste bibehålla en karakteristisk impedans på 100 ohm ±15 % över dess frekvensområde — en specifikation som helt beror på konsekvent isoleringsgeometri från kabelextrudern.

Det är därför det finns en meningsfull skillnad mellan premiummärkeskabel och billig kabel utan namn köpt från overifierade leverantörer. Kablar gjorda på dåligt underhållna eller lågprecisionsextruderare kan ha inkonsekvent isoleringstjocklek, ledare utanför centrum (dålig koncentricitet) eller variabel manteltjocklek - allt detta kan göra att en kabel inte uppfyller prestandastandarden även om den klarar ett grundläggande kontinuitetstest. En kabel som verkar fungerande vid 100 Mbps kan misslyckas med att tillförlitligt upprätthålla 1 Gbps eller 10 Gbps på grund av dessa tillverkningsinkonsekvenser.

Vissa budgetkabeltillverkare ersätter dessutom kopparbeklädda aluminium (CCA) ledare med solid koppar. CCA har cirka 60 % av ledningsförmågan hos ren koppar , higher resistance, and significantly worse performance in Power over Ethernet (PoE) applications where the cable must carry both data and electrical power. Kontrollera alltid att kabeln du köper är märkt "BC" (bar koppar) snarare än "CCA" om prestanda och PoE-kompatibilitet spelar roll.

Solid Core vs Stranded Conductor-kabel: Vilken du ska använda

Ethernet-kabel finns i två ledarkonstruktioner: solid och tvinnad. Denna distinktion är viktigare än de flesta inser.

Solid ledarkabel

Var och en av de åtta ledarna är vanligtvis en enkel koppartråd 23 AWG för Cat6 . Solid conductor cable is designed for permanent installations: running through walls, ceilings, conduit, and between patch panels and keystone jacks. It has superior electrical performance at high frequencies (lower attenuation, better crosstalk characteristics), but it's stiffer and more prone to conductor fatigue if repeatedly flexed. Solid ledarkabel ska inte användas i applikationer där kabeln regelbundet flyttas, lindas eller böjs vid kontakterna.

Strandad ledarkabel

Varje ledare är uppbyggd av flera tunna koppartrådar hopbuntade, vanligtvis 7 trådar per ledare. Strandad kabel är mjukare, mer flexibel och klarar upprepade böjningar utan att gå sönder – vilket gör den till det rätta valet för patchkablar: den korta kabeln mellan ett vägguttag och en dator, eller mellan en patchpanelport och en switchport. Stranded cable has slightly higher resistance per unit length than solid cable, but at patch cable lengths (typically under 5 meters), this difference is negligible.

För gör-det-själv Ethernet-kablar som används som patchkablar, använd tvinnad ledare. För permanent strukturerad kabeldragning inuti väggar, använd solid ledarkabel.

Skärmad vs oskärmad kabel: När det är viktigt med skärmning

De flesta Ethernet-kablar som används i hem och kontor är UTP — Unshielded Twisted Pair. Enbart den tvinnade parkonstruktionen ger tillräcklig ljudavvisning för de flesta miljöer. Skärmad kabel lägger till ett eller flera lager av metallisk skärmning - folie, flätning eller båda - runt paren eller runt hela kabelbunten.

Shielded cable requires shielded RJ45 connectors, and the shield must be connected to a proper earth ground at one end (typically at the patch panel or switch). En felaktigt jordad skärm kan faktiskt introducera brus snarare än att eliminera det - ett fenomen som kallas en jordslinga. För hemmabruk och vanlig kontorsbruk, UTP-kabel med korrekt installation räcker för alla moderna gigabit- och 10-gigabit-applikationer.

Vanliga misstag och hur man åtgärdar dem

De flesta misslyckade DIY Ethernet-kablar spårar tillbaka till en liten uppsättning återkommande fel. Att känna till dem i förväg sparar tid och slöseri med material.

Ledningar ur funktion

Det vanligaste misstaget. Ett transponerat par betyder att kabeltestaren visar ett "omvänt" eller "delat par"-fel. A split pair is particularly insidious: the cable may link at low speeds but fail under load at gigabit because the pairs aren't correctly matched. Dubbelkolla alltid trådföljden innan krympning. Det finns ingen annan lösning än att klippa av kontakten och avsluta igen.

Ledare når inte framsidan av kontakten

If the conductors don't reach the front wall of the RJ45 housing, the crimping pins won't pierce the insulation and make contact with the copper. Resultatet är en öppen krets på dessa stift. Titta igenom kontaktens framsida i gott ljus innan du pressar - du bör se varje ledares färg vid dess motsvarande stiftslits. Om inte, tryck in kabeln igen och kontrollera om det finns någon ledare som är kortare eller bakåtböjd.

Jacka inte inuti kontakten

Ytterhöljet måste sträcka sig in i baksidan av RJ45-kontakten så att dragavlastningsfliken greppar den under krympningen. If you stripped too much jacket, the conductors will be attached at the connector pins but the jacket will be floating free, creating a mechanically weak point that will fail when the cable is pulled or bent. Klipp tillbaka kabeln ytterligare, skala om med mindre mantelborttagning och avsluta igen.

Otillräckligt presstryck

A crimp that looks complete but wasn't fully pressed can result in intermittent connections that are extremely hard to diagnose — the cable passes a basic tester one moment and fails under network load the next. Använd en kvalitetsspärrpress som garanterar full kompression innan den släpps. Om du använder ett verktyg utan spärr och har några tvivel, applicera en andra fast kläm.

Överdriven avtvinning av par

Att lossa mer än 13 mm ledare vid anslutningspunkten försämrar överhörningsprestandan. Detta kommer inte att leda till att en kabel misslyckas med ett kontinuitetstest, men det kommer att göra att en kabel misslyckas med prestandacertifiering i kategori 6. For home use the impact may be invisible, but in high-density patch panel environments or long cable runs, excessive untwisting can be the difference between reliable 1 Gbps operation and frequent errors.

Utomhus- och specialkablar för Ethernet

Standard Ethernet-kabel för inomhusbruk är inte lämplig för användning utomhus eller direkt nedgrävning. PVC-manteln som används i inomhuskabel absorberar fukt över tiden och bryts ned i UV-ljus. För utomhuskörningar - mellan ett hus och ett fristående garage, till exempel - behöver du kabel som är specifikt klassad för utomhusexponering.

Utomhusklassad Ethernet-kabel uses a UV-stabilized jacket compound, usually black polyethylene or a UV-resistant PVC blend, applied via a wire and cable extruder formulated for environmental resistance. Vissa utomhuskablar inkluderar också en vattenblockerande gel eller översvämningsmassa runt paren för att förhindra fuktvandring in i kabelkärnan.

Direkt nedgrävningskabel går ett steg längre: den är designad för att begravas i marken utan ledning. Den har vanligtvis en tjockare jacka, en gelfylld kärna och ibland ett extra pansarlager (stål eller aluminium) för att skydda mot mekanisk skada från stenar eller gnagare. The outer jacket on armored cable is produced in two layers by the cable extruder — an inner bedding layer over the armor and an outer protective layer — making it significantly more durable than standard cable.

För antenninstallationer (som går mellan byggnader via en kabel uppträdd mellan stolpar), behöver du självbärande Ethernet-kabel , som inkluderar en ståltråd integrerad i jackan eller buntad bredvid kabeln. Denna budbärartråd bär den mekaniska spänningen av spännvidden, vilket skyddar Ethernet-ledarna från att sträcka sig.

Vid terminering av utomhus- eller direktnedgravningskabel med RJ45-kontakter vid övergångspunkter (där kabeln till exempel går in i en byggnad), använd väderbeständiga kopplingsdosor eller ordentligt förseglade gelfyllda skarvsatser för att förhindra att fukt tränger in i anslutningspunkterna. RJ45-kontakterna i sig är inte vattentäta och bör aldrig utsättas för väder.

Power over Ethernet-överväganden när du gör dina egna kablar

Power over Ethernet (PoE) levererar likström via samma kabel som bär nätverksdata, vilket eliminerar behovet av en separat strömförsörjning på enheter som IP-kameror, trådlösa åtkomstpunkter, VoIP-telefoner och IoT-sensorer. Om du gör Ethernet-kablar som bär PoE, finns det ytterligare faktorer att ta hänsyn till.

IEEE 802.3bt-standarden (PoE ) kan leverera upp till 90 watt effekt per port över alla fyra paren. Vid dessa effektnivåer har ledarmotståndet stor betydelse. Power dissipation in the cable (I²R losses) causes the cable to heat up, and a cable that heats up in a bundle with other cables heats up even more. The 802.3bt standard includes derating guidelines specifying how close to the maximum distance rating you can reliably operate bundled PoE cables.

Använd endast solida blanka kopparledare för PoE-applikationer. Copper-clad aluminum conductors are explicitly not recommended for PoE because of their higher resistance and their tendency to fail at crimp points under the thermal cycling that PoE current causes. Vissa PoE-injektorer har varit kända för att skada eller förstöra CCA-kablar med tiden.

For high-power PoE applications, Cat6A cable is preferred over Cat6 not only for its 10 Gbps performance but because its larger-gauge conductors (23 AWG, same as Cat6, but with better construction consistency) and its tighter manufacturing tolerances — including more consistent insulation geometry from the cable extruder during production — result in lower and more predictable resistance per unit length.

Avslutar till vägguttag och patchpaneler istället för RJ45-kontakter

Inte varje Ethernet-kabel behöver en RJ45 crimp-kontakt. Strukturerade ledningsinstallationer avslutar vanligtvis permanenta kabeldragningar till keystone-uttag monterade i väggplåtar, eller till 110-håls patchpanelportar. Båda typerna av terminering använder ett stansverktyg snarare än en crimper.

Ett stansverktyg placerar och trimmar ledaren till en slitsad terminal i en enda rörelse. Slitsen skär genom ledarisoleringen och får kontakt med den blottade kopparn, liknande hur IDC-stiften (isolationsförskjutningskontakt) i en RJ45-kontakt fungerar under pressning. Keystone-uttag är märkta med både T568A och T568B färgkoder, så du följer helt enkelt färgdiagrammet som är tryckt på själva uttaget.

Använd ett 110-punch-down-blad klassificerat för den kabelkategori du terminerar. Blad som är slitna vid användning eller av felaktig typ kan ge dåliga avslutningar som klarar kontinuitetstester men misslyckas med prestandacertifiering. Högkvalitativa Cat6A keystone-uttag använder en gångjärnsförsedd eller verktygslös design som bibehåller parets vridning så nära termineringspunkten som möjligt, vilket bevarar överhörningsprestanda som kabelns konstruktion – noggrant kontrollerad under tråd- och kabelextruderprocessen på fabriken – konstruerades för att uppnå.
