Hur fungerar Coax: Struktur, signal och tillverkning

Hur fungerar Coax: Det korta svaret

Koaxialkabeln överför elektriska signaler med hjälp av två koncentriska ledare - en solid inre ledare omgiven av en rörformig yttre ledare (skärm) - separerade av en dielektrisk isolator och insvept i en skyddande yttre mantel. Geometrin håller signalen instängd i kabeln, vilket drastiskt minskar elektromagnetisk interferens (EMI) och signalförlust jämfört med standardtvinnad-par eller parallelltråd. Detta är anledningen till att coax fortfarande är det bästa valet för RF-överföring, bredbandsinternet, kabel-tv och precisionsinstrumentering, även när fiber och trådlösa alternativ expanderar.

Varje lager av en koaxialkabel har ett specifikt fysiskt och elektriskt syfte. Ledaren leder ström; dielektrikumet styr impedans och utbredningshastighet; skölden blockerar buller; jackan skyddar mot mekaniska skador och miljöskador. Skala bort vilket som helst lager och kabeln slutar fungera korrekt. Att förstå varje lager – och hur de interagerar – förklarar varför koaxialteknik är mer krävande än det verkar.

Den fysiska strukturen hos en koaxialkabel, lager för lager

Inre ledare

Mittledaren är vanligtvis solid eller tvinnad koppar, även om kopparbeklädd stål (CCS) och silverpläterad koppar används i högfrekventa eller höghållfasta tillämpningar. Diametern sträcker sig från under 0,5 mm i RF-miniatyrkablar till över 10 mm i stora CATV-trunnkablar. Vid höga frekvenser rör sig ström nära ledarens yta - ett fenomen som kallas hudeffekten - så ledarens ytkvalitet och konduktivitet påverkar direkt förlustsiffrorna. Silverplätering höjer ytans ledningsförmåga, vilket är anledningen till att kablar av mikrovågskvalitet ofta använder den.

Dielektrisk isolator

Inklämd mellan de inre och yttre ledarna styr dielektrikum två kritiska parametrar: impedans och utbredningshastighet (VoP). Vanliga dielektriska material inkluderar solid polyeten (PE), skumpolyeten, polytetrafluoreten (PTFE) och luftavståndsdesign. Skum PE sänker dielektricitetskonstanten från ungefär 2,25 (fast PE) till ungefär 1,4–1,6 , vilket höjer VoP från cirka 66 % till 78–85 % av ljusets hastighet och samtidigt minskar dielektriska förluster – både önskvärt för bredbandsapplikationer och långtidsapplikationer. PTFE väljs när temperaturstabilitet spelar roll; den håller sina elektriska egenskaper från –65 °C till 200 °C.

Tjockleken och likformigheten hos det dielektriska skiktet bestämmer direkt kabelns karakteristiska impedans. Även lätt excentricitet – utanför mitten av den inre ledaren – ändrar impedansen och skapar reflektioner. Det är därför tråd- och kabelextruderprecisionen spelar så stor roll vid tillverkning: tvärhuvudet måste centrera ledaren inom en tolerans mätt i mikrometer.

Yttre ledare (sköld)

Skärmen har två funktioner samtidigt: det är returströmvägen för signalen och det är den elektromagnetiska barriären som förhindrar externt brus från att kopplas in i kabeln. Vanliga sköldkonstruktioner inkluderar:

• Solid aluminium eller kopparrör — används i hårda CATV-kablar. nästan 100 % täckning, mycket låg förlust, stel
• Flätad sköld — typiskt 85–98 % optisk täckning; flexibel, hållbar, används i RG-58, RG-6, RG-11
• Kombination av foliefläta — folie ger 100 % täckning; fläta ger mekanisk styrka och DC-kontinuitet; vanligt i satellit- och bredbandskablar
• Tri-shield och quad-shield — Flera folie- och flätskikt för miljöer med hög interferens. skärmningseffektiviteten kan överstiga 90 dB

Ytterjacka

Jackan är det yttersta skyddsskiktet, vanligen tillverkat av PVC, polyeten, LSZH (low smoke noll halogen) eller fluorpolymerer. Materialvalet för jackan styrs av installationsmiljön: PVC är ekonomiskt och flamskyddande för inomhusbruk; PE och LLDPE erbjuder UV- och fuktbeständighet för nedgrävning utomhus; LSZH är obligatoriskt i offentliga utrymmen och transportinfrastruktur på grund av minskat utsläpp av giftiga gaser vid bränder. Manteln appliceras av en tråd- och kabelextruder i ett separat extruderingspass efter att skärmen är färdig.

Karakteristisk impedans: Varför 50 Ω och 75 Ω dominerar

Karakteristisk impedans är inte ett DC-motstånd - det är en frekvensoberoende egenskap som helt bestäms av kabelns geometri och isolatorns dielektriska konstant. Formeln är:

Z₀ = (138 / √εr) × log₁₀(D/d)

Där εr är den relativa permittiviteten för dielektrikumet, är D den yttre ledarens innerdiameter och d är den inre ledarens ytterdiameter. Två impedansvärden dominerar den koaxiala världen av väletablerade tekniska skäl:

Den teoretiska minimiförlustimpedansen för en koaxial med polyetendielektrikum är cirka 77 Ω - vilket är anledningen till att 75 Ω blev sändningsbranschens standard. Värdet på 50 Ω är en kompromiss mellan maximal effekthantering (~30 Ω optimum) och minimal förlust, vilket gör den bättre lämpad för tvåvägs RF-länkar. Felmatchande impedans mellan källa, kabel och belastning orsakar signalreflektioner, stående vågor och effektförlust - problem som kvantifieras av spänningens stående vågförhållande (VSWR).

Signalöverföringsmekanik inuti kabeln

Koaxialkabel överför inte signaler som de flesta intuitivt föreställer sig. Energin strömmar inte genom ledaren som vatten strömmar genom ett rör. Istället fortplantar den sig som en elektromagnetisk våg i utrymmet mellan de inre och yttre ledarna - det dielektriska området. Ledarna fungerar som randvillkor som styr och begränsar vågen. Detta utbredningssätt kallas TEM (tvärgående elektromagnetiskt) läge, där både de elektriska och magnetiska fältkomponenterna är helt tvärgående mot färdriktningen.

Det elektriska fältet strålar radiellt mellan innerledaren ( ) och ytterledaren (–), medan magnetfältet bildar koncentriska cirklar runt innerledaren. Eftersom fältet är helt inneslutet i skärmen utstrålar kabeln nästan ingen energi utåt och är nästan immun mot yttre fält - så länge som skärmintegriteten bibehålls. Ett brott i skärmen, en dålig kontakt eller en krökt kabel stör fältgeometrin och introducerar brus och förlust.

Utbredningshastighet och elektrisk längd

Signaler färdas genom koaxialen med en hastighet som är en bråkdel av ljusets hastighet i vakuum, bestäms av dielektrikumet. Fast PE ger en VoP på cirka 66 %; skum PE höjer den till 78–85 %; PTFE-design med luftavstånd kan nå 93–98 %. För en 10-meters kabel med solid PE är envägssignalfördröjningen ungefär 50 nanosekunder. Detta spelar roll i precisionstidning, radarsystem och fasstyrda arrayantenner, där kabellängder kapas till specifika elektriska längder - bråkdelar eller multiplar av signalvåglängden - för att uppnå kontrollerade fasförhållanden.

Dämpningsmekanismer

Signalförlust i koaxial kommer från tre huvudkällor:

• Ledarförlust — resistiv uppvärmning i innerledaren och skärmen, dominerande vid lägre frekvenser och proportionell mot √f på grund av hudeffekt
• Dielektrisk förlust — Energi som absorberas av isolatorn när växelfältet belastar dess molekylära struktur. växer linjärt med frekvensen och det är därför lågförlustdielektrika som PTFE och skum PE används vid mikrovågsfrekvenser
• Strålningsförlust — läckage genom skölddefekter; i allmänhet försumbar i välkonstruerade kablar men betydande om skärmen är skadad eller om högre ordningens utbredningslägen exciteras över kabelns gränsfrekvens

Dämpningen anges i dB per längdenhet vid specifika frekvenser. En standard RG-6 quad-shield kabel har ungefär 2,0 dB/100 fot vid 100 MHz och 6,5 dB/100 fot vid 900 MHz , som illustrerar hur förlusten ökar markant med frekvensen. High-end lågförlustkablar som LMR-400 minskar dämpningen på 900 MHz till cirka 2,7 dB/100 fot genom större ledare och skumdielektrikum.

Hur koaxialkabel tillverkas: rollen av Extruder för tråd och kabel

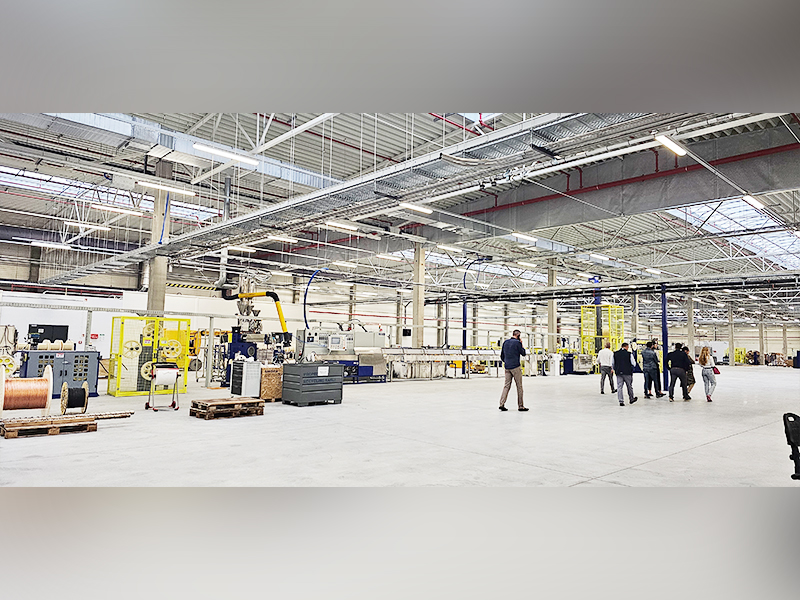

Att tillverka koaxialkabel är en process i flera steg där dimensionell precision i varje steg avgör kabelns elektriska prestanda. En tråd- och kabelextruder är central i två av de mest kritiska stegen: dielektrisk isolering och applicering av yttre mantel.

Inre ledare Drawing and Stranding

Processen börjar med kopparstång som dras genom en serie stansar för att nå målledarens diameter. Toleranserna är snäva: för en 50 Ω kabel med en 0,9 mm ledare förskjuter även en avvikelse på ±0,01 mm impedansen märkbart. Trådade ledare går genom en buntnings- eller strandningsmaskin före extruderingslinjen.

Dielektrisk extrudering

Det är här tråd- och kabelextrudern utför sin mest kritiska funktion. Ledaren matas genom en korshuvudform, och smält PE, skum-PE eller PTFE-förening appliceras runt den under kontrollerat tryck och temperatur. Dielektrikens koncentricitet – hur exakt centrerad ledaren är inom isoleringen – måste hållas inom ±1–2 % av den dielektriska väggtjockleken för att hålla impedansen inom specifikationen.

För PE-skumkablar injiceras gas (vanligtvis kväve) i den smälta polymerströmmen för att skapa en kontrollerad cellstruktur. Skumdensiteten ställer direkt in dielektricitetskonstanten , så gastryck, smälttemperatur och linjehastighet måste koordineras noga. Moderna kabelextruderlinjer använder kapacitansmätning i realtid efter formen - mätning av kapacitans per längdenhet ger en omedelbar indikation på isolationsdiameter och dielektricitetskonstant, vilket möjliggör automatisk återkoppling till extruderns styrsystem.

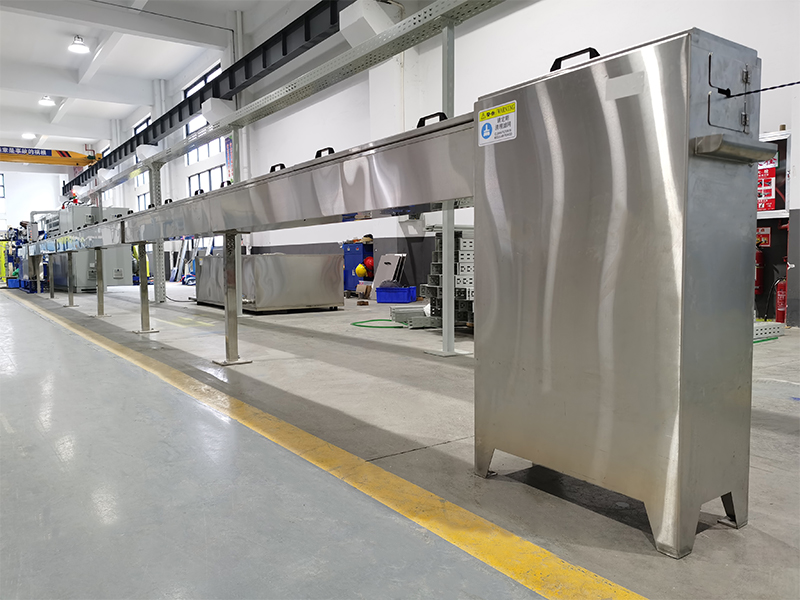

Efter extrudering passerar den isolerade ledaren genom ett vattenkylningstråg för att stelna dielektrikumet innan det når larvavlägsningsenheten. Linjehastigheter för koaxial dielektrisk extrudering med liten diameter sträcker sig vanligtvis från 100 till över 500 meter per minut, beroende på ledarstorlek och dielektrisk tjocklek.

Avskärmning

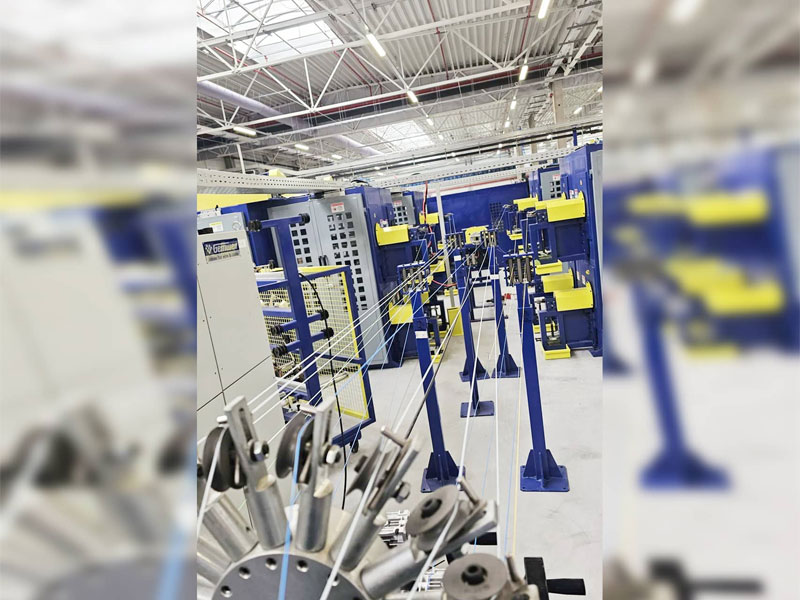

Efter att dielektrikumet har svalnat och spolats går kabeln till en skärmningslinje. Foliesköldar appliceras genom att linda aluminium-polyesterlaminattejp längsgående eller spiralformigt över dielektrikumet. Flätade sköldar appliceras på en flätningsmaskin med dussintals till hundratals bobiner som bär fin koppar eller förtennad koppartråd. För kablar som kräver folie-plus-flätkonstruktion kan båda operationerna kombineras på ett enda maskinpass.

Jacka extrudering

Det sista extruderingssteget applicerar den yttre manteln med en annan tråd- och kabelextruder - vanligtvis en enkelskruvs- eller dubbelskruvsmaskin beroende på blandningen. PVC-mantlingslinjer arbetar vanligtvis med 50–150 m/min; PE- och LSZH-föreningar kräver noggrann temperaturprofilering längs extrudercylindern för att förhindra nedbrytning. Jämnheten i mantelns väggtjocklek kontrolleras genom gnisttestning (kontinuitetstestning med hög spänning vid 2–6 kV) och laserdiametermätare inline. Färdiga kablar är tryckta med typbeteckning, impedans, spänningsklassning och tillverkningsdatum för fältidentifiering.

Vanliga koaxialkabeltyper och deras specifikationer

"RG"-beteckningen (Radio Guide) var ursprungligen ett amerikanskt militärt specifikationssystem. Även om många RG-beteckningar har ersatts av tillverkarspecifika artikelnummer för moderna kablar, är de äldre beteckningarna fortfarande allmänt erkända i branschen. Att förstå skillnaderna hjälper till att välja rätt kabel för en viss applikation.

Anslutningar och terminering: där de flesta problemen börjar

Kabeln i sig är bara en del av en koaxiallänk. Kontakten överför signalen från kabel till utrustning och, om den är dåligt tillverkad eller installerad, blir den den dominerande källan till signalförlust, reflektion och fel. Kontakten måste bibehålla samma karakteristiska impedans som kabeln över dess interna geometri - varje diskontinuitet orsakar en reflektion.

Vanliga koaxialkopplingstyper

• BNC (bajonett Neill–Concelman) — 50 Ω, klassad till ~4 GHz, kvartsvarvs bajonettlås; standard inom testutrustning, video och instrumentering
• SMA (SubMiniature version A) — 50 Ω, klassad till 18 GHz, gängad; används ofta i RF-moduler, antenner och mikrovågsenheter
• N-typ — 50 Ω eller 75 Ω, klassad till 11–18 GHz, väderbeständig; används i utomhusantenner och basstationsutrustning
• F-typ — 75 Ω, upp till ~3 GHz; överallt i bostäder CATV och satellitinstallationer; centrumledaren på själva kabeln fungerar som anslutningsstift
• PL-259 (UHF) — nominellt 50 Ω men inte riktigt konstant impedans; klassad till ~300 MHz i praktiken; vanligt inom amatörradio

Korrekt avslutning kräver att kabeln skalas till exakta mått, inte krossa flätan, bibehålla dielektrikets koncentricitet vid kontaktdonets gränssnitt och anbringa rätt vridmoment vid sammankoppling. En enda felaktigt installerad F-kontakt i ett kabel-TV-distributionssystem kan orsaka signalinträngning (utomstående signaler läcker in) och signalutgång (kabelsignaler läcker ut), vilket försämrar hela nodens prestanda.

Coax vs. andra överföringsmedia: När ska man välja det

Koaxialkabel är inte det rätta valet för alla applikationer, men den behåller tydliga fördelar i specifika scenarier. Att jämföra det med vanliga alternativ klargör var det passar bäst.

Coax vs. Twisted Pair (Cat5e/Cat6/Cat8)

Twisted pair förlitar sig på differentiell signalering och snäva twisthastigheter för att avbryta EMI – ett fundamentalt annorlunda tillvägagångssätt från coaxens skärmade TEM-läge. Twisted pair dominerar strukturerade Ethernet-kablar eftersom det är billigare, lättare och lättare att avsluta. Den kan dock inte matcha koaxialisering vid RF-frekvenser över några hundra MHz eller i miljöer med hög störning. Cat8 stöder 40 Gbps men bara över 30 meter körningar på 2 GHz ; en korrekt installerad RG-6 coax hanterar bredbandssignaler till 3 GHz över mycket längre avstånd med mycket enklare förstärkning.

Coax kontra fiberoptik

Fiber erbjuder i princip noll mottaglighet för elektromagnetisk störning, mycket lägre dämpning över långa avstånd (~0,2 dB/km för singelläge kontra 40–100 dB/km för koaxialisering vid mikrovågsfrekvenser) och bandbreddskapacitet som dvärgar koppar. Avvägningarna är kostnaden för transceiverelektronik, bräcklighet och oförmåga att överföra likström vid sidan av signalen. Coax förblir att föredra för korta RF-länkar, antennmatningslinjer och applikationer som kräver strömsignal på en kabel (t.ex. fantomdrivna mikrofoner, aktiva satellit-LNB:er som matas via koaxial).

Coax vs Waveguide

Vid frekvenser över ungefär 18 GHz blir koaxialförlusterna oöverkomliga, och vågledaren - ett ihåligt metallrör som bär EM-vågor - erbjuder mycket lägre dämpning. Waveguide har ingen innerledare och därför ingen ledarförlust i mitten; dess stela struktur och frekvensselektiva karaktär (vågledaren skickar bara signaler över sin gränsfrekvens) gör den olämplig för bredband eller flexibel installation. Coax dominerar under 18 GHz där flexibilitet och anslutningsmöjligheter behövs.

Kvalitetskontroll inom koaxialkabelproduktion

Precisionskraven för tillverkning av koaxialkabel gör kvalitetskontroll till en kontinuerlig, inline-process snarare än en batchinspektion i slutet. En tråd- och kabelextruderlinje för koaxialproduktion integrerar vanligtvis flera mätsystem samtidigt:

• Laserdiametermätare — Beröringsfri mätning av dielektrisk OD, typiskt noggrann till ±0,001 mm. placeras omedelbart efter kyltråget
• Kapacitansmonitorer — Mät kapacitans per längdenhet, som korrelerar med dielektrisk väggtjocklek och dielektrisk konstant. avvikelser utlöser automatisk linjehastighet eller extruderns RPM-korrigeringar
• Excentricitetsskannrar — Röntgen- eller ultraljudsskannrar kontrollerar koncentriciteten hos den inre ledaren i dielektrikumet i realtid
• Gnisttestare — applicera 2–10 kV DC eller AC över dielektrikumet för att upptäcka hål eller tunna fläckar som kan orsaka isolationsfel under drift
• Slutförd kabel TDR-testning — tidsdomänreflektometri identifierar impedansdiskontinuiteter längs den färdiga kabeln genom att skicka en puls längs linjen och analysera reflektioner

Impedansuniformitetsspecifikationer för sändningskvalitets CATV-kabel är vanligtvis ±2 Ω över hela kabellängden , med strukturell returförlust (SRL) krav på 23–30 dB i 5–1000 MHz-bandet. För att uppnå dessa siffror konsekvent vid produktionshastigheter över 200 m/min krävs extremt exakt formkonstruktion, materialkonsistens och processkontroll med sluten slinga – allt centrerat på prestandan hos tråd- och kabelextrudern och dess tillhörande mätsystem.

Verkliga applikationer som visar hur Coax fungerar i praktiken

Distribution av kabel-TV (CATV).

En CATV-huvudände tar emot signaler och distribuerar dem över ett hybrid fiber-koaxial (HFC) nätverk. Fiber bär signalen från huvudänden till grannskapsnoder; RG-11 eller hard-line coax bär den från noden till kranen (vanligtvis inom 500 meter); RG-6 droppar ansluts från kranen till enskilda hem. Varje segment använder förstärkare för att övervinna kabeldämpning, fördelade baserat på kabelns förlust vid den högsta bärfrekvensen - vanligtvis 1 GHz eller högre i DOCSIS 3.1-system.

Cellulära basstationer

Matarkabeln mellan en BTS-radioenhet och antennen i toppen av ett torn är nästan alltid koaxial - antingen flexibel korrugerad koaxial eller stel hårdlina. En 30-meters LMR-400 som körs på 900 MHz förlorar ungefär 0,8 dB; vid 2,1 GHz (3G UMTS), förlorar samma körning cirka 1,3 dB. Varje dB matarförlust minskar direkt den effektiva utstrålade effekten, vilket är anledningen till att fjärrradiohuvudinstallationer (RRH) som monterar radioenheten på toppen av tornet – anslutna till basbandsenheten med fiber – har blivit dominerande: de eliminerar matarförlusten helt.

Medicinsk och industriell instrumentering

Ultraljudsgivare, MRI-signalkedjor och industriella radarnivåmätare är alla beroende av koaxialanslutningar av samma anledning som sändningssystem: skärmningsintegritet och kontrollerad impedans. Vid ultraljud bär koaxialen pulser i MHz-intervallet till och från piezoelektriska givare med minimal distorsion. De dielektriska och ledande materialen måste vara biokompatibla i vissa fall, och kabeln måste överleva steriliseringscykler - krav som driver design mot specialdielektrik av fluorpolymer producerad på dedikerade tråd- och kabelextruderlinjer.

GPS och satellitmottagare

GPS fungerar på 1575,42 MHz (L1) och 1227,60 MHz (L2). Koaxialkörningen från en aktiv GPS-antenn till en mottagare matar både RF-signalen och likströmmen för antennens inbyggda LNA över samma kabel. Kabelförlust försämrar direkt signal-brusförhållandet. En 10-meters RG-6 körning på 1,5 GHz introducerar en förlust på ungefär 1,0 dB — hanterbar; en 50-meters löpning skulle förbruka nästan 5 dB, vilket vanligtvis överstiger LNA-förstärkningen för en vanlig aktiv antenn och kräver en inbyggd signalförstärkare.

Vanliga frågor om hur Coax fungerar

Varför har koaxialkabel så bra EMI-avvisning?

Eftersom det elektromagnetiska fältet som bär signalen är helt inneslutet mellan de inre och yttre ledarna. Externa fält kan inte penetrera en kontinuerlig sköld - de inducerar strömmar på den yttre ytan av skölden, men dessa strömmar påverkar inte det inre fältet. Det omvända är också sant: kabelns interna signalfält strålar inte utåt, vilket förhindrar störningar med andra system. Denna "koaxiala symmetri" är den grundläggande orsaken till att koaxialen överträffar öppen tråd eller tvinnat par i RF-miljöer.

Vad händer om du använder fel impedanskabel?

Att använda en 75 Ω-kabel i ett 50 Ω-system skapar en impedansmissanpassning. En del av signaleffekten reflekteras tillbaka mot källan vid varje övergång — vid ingången och vid utgången. De reflekterade och infallande vågorna kombineras för att skapa stående vågor på kabeln, vilket innebär att signalamplituden varierar längs kabellängden istället för att vara konstant. En VSWR på 1,5:1 (en blygsam missanpassning från en 50/75 Ω-övergång) representerar cirka 4 % reflekterad effekt. I högeffekts RF-sändare kan överdriven reflekterad effekt skada slutstegsförstärkaren. Vid precisionsmätning introducerar den fel i den uppmätta signalen.

Kan du köra ström och signal genom coax samtidigt?

Ja. Detta kallas Power over Coax (PoC) eller, i satellitsammanhang, LNB-drift. En DC-spänning (vanligtvis 13 V eller 18 V för satellit-LNB:er; varierar för CCTV) överlagras på den inre ledaren tillsammans med RF-signalen. En bias-tee – ett enkelt induktor-kondensatornätverk – separerar DC- och RF-vägarna i varje ände, vilket gör att utrustningen kan extrahera eller injicera DC utan att påverka RF-signalen. Strömvärdena begränsas av ledarens storlek och anslutningskontakternas märkvärden, i allmänhet några hundra milliampere för standardkoax.

Vad begränsar den maximala frekvensen en koaxialkabel kan hantera?

Två faktorer anger den övre frekvensgränsen. För det första växer dämpningen med frekvensen, vilket så småningom gör kabeln opraktisk. För det andra - och mer grundläggande - när våglängden på signalen blir jämförbar med kabelns tvärgående dimensioner, kan högre ordningens utbredningslägen (TE- och TM-lägen) exciteras utöver TEM-läget. Dessa lägen färdas med olika hastigheter, vilket orsakar signaldistorsion och utstrålat läckage. Gränsfrekvensen för det första läget av högre ordning är ungefär f_c = 7,52 / (D d) GHz (med mått i cm). Standard RG-58 skär av cirka 11 GHz; Kablar med mindre diameter som UT-047 kan trycka förbi 65 GHz.

Hur påverkar böjning koaxialkabelns prestanda?

Att böja en koaxialkabel under dess minsta böjradie förvränger dielektrikumet, förskjuter den inre ledaren från centrum och kan permanent deformera den yttre ledaren - som alla ändrar lokal impedans och ökar signalreflektionen. Tillverkare anger en minsta böjradie som vanligtvis motsvarar 10–20 gånger kabelns ytterdiameter för fast installation och 6–10 gånger för upprepade flexapplikationer. Skarpa veck är permanent skadliga. I högfrekventa applikationer över 10 GHz måste även mjuka böjningar i halvstyv kabel beaktas i enhetens elektriska prestanda.
