Vad är en skärmad tråd?

Vad är en skärmad tråd: Det direkta svaret

En skärmad tråd är en elektrisk ledare - eller grupp av ledare - insvept i ett eller flera lager av ledande material utformade för att blockera elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI). Skölden fungerar som en Faraday-bur runt de signalbärande ledarna inuti, och omdirigerar oönskat elektriskt brus till jord istället för att tillåta det att förvränga den överförda signalen. Rent praktiskt betyder detta att data, ljud, video eller strömsignal som färdas genom kabeln kommer fram till sin destination renare och mer exakt än den skulle göra genom ett oskärmat alternativ.

Skärmade ledningar är grundkravet för alla miljöer där signalintegriteten inte kan äventyras — Golv för industriell automation, medicinsk utrustning, flyg- och rymdskåp, sändningsstudior och höghastighetsdatacenter förlitar sig alla på dem dagligen. Utan skärmning absorberar känsliga ledare utstrålad energi från närliggande motorer, växlande strömförsörjning, lysrörsbelysning och till och med andra kablar som löper parallellt, vilket försämrar prestandan och introducerar felfrekvenser som förvärrar i skala.

Avskärmningstäckningen uttrycks i procent. En foliesköld uppnår vanligtvis 100 % täckning, medan en flätad skärm varierar från 85 % till 98 % beroende på flätvinkel och strängdensitet. För de flesta industriella signalkablar strävar ingenjörer efter minst 90 % täckning för att uppfylla kraven i IEC 61000 och MIL-DTL-17 utan att onödigt öka kabeldiametern eller kostnaden.

Hur det skärmande skiktet är uppbyggt

Själva skölden är inte ett enda standardiserat lager. Tillverkare väljer skärmningsarkitektur baserat på frekvensområdet för förväntade störningar, flexibilitetskraven för kabeln och installationsmiljön. Att förstå varje konstruktionstyp hjälper när man specificerar kabel för ett nytt projekt eller utvärderar en befintlig installation.

Foliesköldar

En foliesköld består av ett tunt skikt av aluminium eller koppar bundet till en polyesterfilmbärare. Folien lindas runt ledarknippet med en definierad överlappning - vanligtvis 10% till 25% - för att upprätthålla elektrisk kontinuitet. Foliesköldar ger 100 % yttäckning, vilket gör dem mycket effektiva mot högfrekvent EMI över 100 kHz. De är lätta, ger minimal diameter och är kostnadseffektiva för flerkärnig instrumentering och datakablar. Avvägningen är att folieskärmar är relativt ömtåliga och inte lämpliga för kablar som böjer sig kontinuerligt under drift.

Flätade sköldar

En flätad skärm bildas genom att sammanfläta fina trådar av förtennad koppar, blank koppar eller silverpläterad koppartråd i ett vävt mönster runt den eller de isolerade ledarna. Flätans täckning beror på antalet bärare, plockningar per tum och trådens diameter. En fläta optimerad för lågfrekvent dämpning - säg under 10 MHz - kan använda en 36-bärare, 16-strängskonfiguration med 95 % täckning. Flätade skärmar ger utmärkt mekanisk styrka, bibehåller täckning även när kabeln böjs upprepade gånger och erbjuder låg överföringsimpedans, vilket är nyckelmåttet för skärmningseffektivitet vid lägre frekvenser.

Spiral och serverade sköldar

En spiral (eller serve) skärm lindar trådar spiralformigt runt kabelkärnan istället för att fläta ihop dem. Denna konstruktion ger kabeln maximal flexibilitet och den lägsta böjradien av alla skärmade konstruktioner, vilket är anledningen till att spiralskärmade kablar dominerar i mikrofonkablar, headsetkablar och medicinska patientövervakningsledningar som rör sig konstant under användning. Täckningen är något lägre än en fläta vid samma antal ledare, och kontaktresistansen ökar vid högre flexcykler, så spiralsköldar specificeras vanligtvis inte för RF- eller högfrekventa datatillämpningar.

Kombinationssköldar

För miljöer med störningar över ett brett frekvensspektrum skyddar kombinationen folie och flätar samman. Folien tätar varje lucka för högfrekvent skydd medan flätan ger mekanisk robusthet och förbättrar lågfrekvent skärmningseffektivitet. Denna arkitektur är standard i Cat 7 och Cat 8 nätverkskablar samt avancerade koaxialkablar som används i sändnings- och RF-överföringstillämpningar. Kombinationsskärmar kan uppnå överföringsimpedansvärden under 5 milliohm per meter , vilket direkt översätts till mätbara signalkvalitetsförbättringar i krävande installationer.

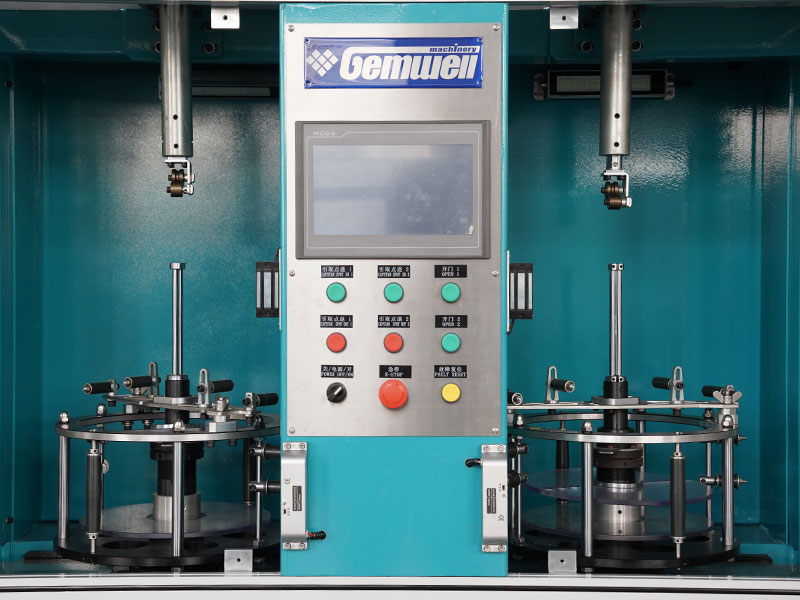

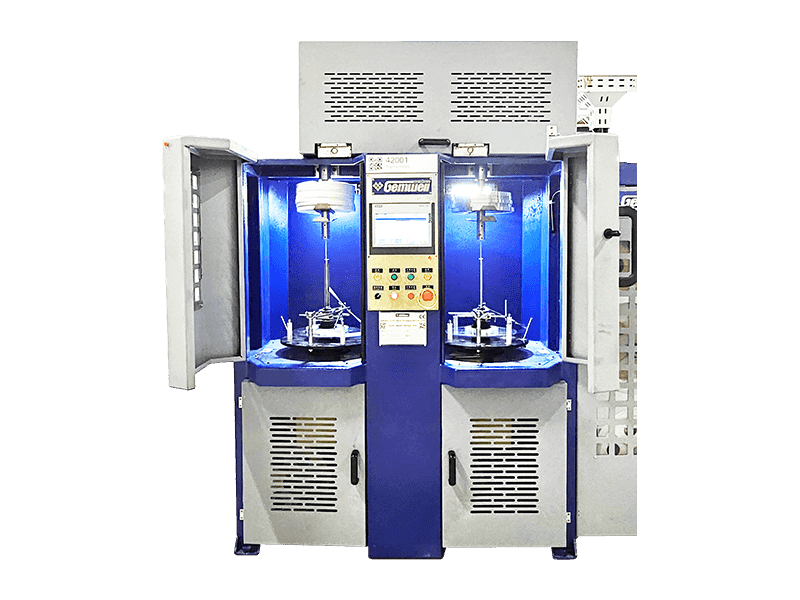

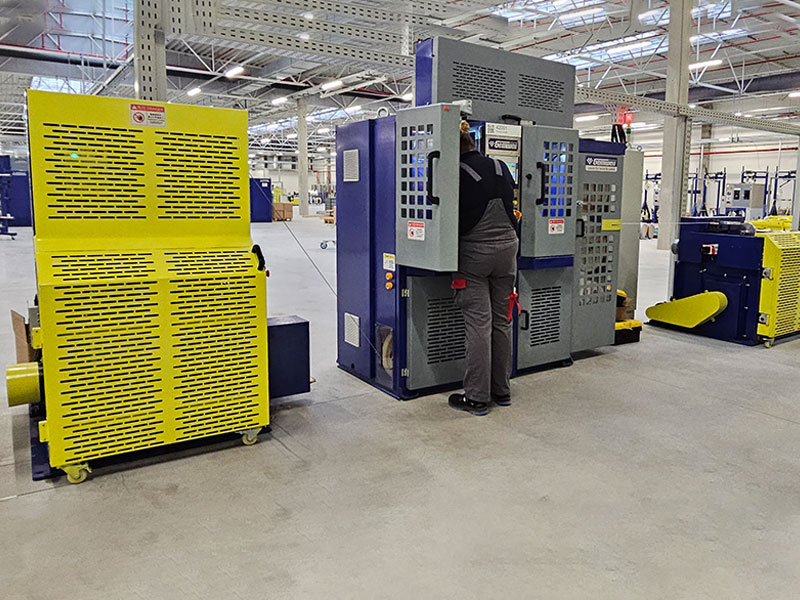

Rollen av Tråd- och kabeltejpning i skärmad kabelmontering

Innan det ledande skärmskiktet appliceras sker ett kritiskt mellansteg: tråd- och kabeltejpning. Denna process lindar specialiserad tejp runt ledarknippet eller enskilda isolerade ledare för att tjäna flera strukturella och funktionella syften som direkt påverkar hur väl den färdiga skärmade kabeln presterar.

Tråd- och kabeltejpning fungerar som en separator mellan den inre isoleringen och den yttre skärmen. Utan denna separation skulle folien eller flätan trycka direkt mot de isolerade ledarna, skapa mekanisk nötning under böjning och införa kapacitiv koppling mellan skärmen och signalledarna. Ett konsekvent, slätt tejplager förhindrar båda problemen. Tejpen bibehåller också rundheten hos kabelkärnan så att skärmen appliceras jämnt över hela omkretsen - en oregelbunden kärnyta leder till ojämn folieöverlappning och inkonsekvent flättäckning, som båda försämrar skärmningseffektiviteten.

I skärmade kablar med flera kärnor är individuella par- eller gruppskärmar helt beroende av tråd- och kabeltejpning för mekanisk integritet. Varje tvinnat par i ett skärmat tvinnat par (STP) eller folietvinnat par (FTP) får sin egen folietejplindning innan den övergripande skölden appliceras. Detta förhindrar överhörning mellan par samtidigt som den yttre flätan fortfarande kan fungera som ett lager för brusreduktion i common-mode för hela kabeln. Utan det inre tejpningssteget skulle geometrin för varje par förskjutas under kabeldragningsprocessen, vilket förstör impedanskonsistensen som definierar kabelns datahastighetskapacitet.

Typer av tejp som används vid kabeltillverkning

Alla tejpmaterial är inte utbytbara. Kabeltillverkare väljer tejptyp baserat på driftstemperatur, dielektriska krav, flexibilitetskrav och om själva tejpen behöver bidra till avskärmning.

Överlappningsprocenten vid tråd- och kabeltejpning är också en kontrollerad variabel. En överlappning på 50 % är standard för polyesterfilmtejper som används som bindande lager. För aluminium-polyesterfolietejper som utför en skärmningsfunktion är en tätare överlappning på 25 % vanligt eftersom folien i sig ger 100 % täckning — överlappningen behöver bara säkerställa att inget gap öppnas när kabeln böjs. Tillverkare definierar överlappningstoleranser i sina processkontrolldokument, och avvikelser som överstiger ±5 % flaggas för omarbetning i kvalitetskontrollerade produktionsmiljöer.

Skärmad vs. oskärmad tråd: när skillnaden faktiskt spelar roll

Prestandagapet mellan skärmad och oskärmad tråd är inte teoretisk – den visar sig på mätbara sätt beroende på applikation. Att förstå när skärmning är väsentligt jämfört med när det är onödigt hjälper till att undvika överspecificering av kabel (vilket ökar kostnaden och installationskomplexiteten) eller underspecificerar den (vilket orsakar verkliga driftsproblem).

Oskärmad Twisted Pair-kabel (UTP) – standarden för de flesta kontors-Ethernet-installationer – fungerar utmärkt i miljöer där EMI-källor är minimala och kabeldragningar hålls under cirka 90 meter. Twisningen i paret ger en måttlig grad av common-mode brusrejection, vilket är tillräckligt för 10/100/1000Base-T Ethernet i en typisk kommersiell byggnad. I samma ögonblick som dessa kablar går in i en industriell miljö med frekvensomriktare, stora motorer eller täta kabeldragningar som transporterar kraft- och signalkablar tillsammans, försämras UTP-prestandan mätbart. Bitfelfrekvensen stiger, länkhastigheterna sjunker till lägre autoförhandlade hastigheter och paketomsändningar ökar.

Avskärmat tvinnat par (STP, FTP eller S/FTP beroende på arkitekturen) löser dessa problem genom att innehålla signalen i skärmen och avvisa externt kopplat brus innan det når ledarna. Samma 90-meterslopp som kämpar med UTP i en industriell miljö presterar tillförlitligt vid Gigabit-hastigheter när korrekt skärmad kabel används - förutsatt att skärmen är korrekt terminerad till jord i båda ändar.

Miljöer som kräver skärmad tråd

• Tillverknings- och monteringslinjer med servodrivningar och frekvensomriktare (VFD) som arbetar över 1 kHz switchfrekvenser
• Medicinsk avbildningsutrustning där även lågamplitudbrus på sensorledningar förvränger diagnostiska data
• Sändning och ljudproduktion där 60 Hz brum från kraftinfrastruktur försämrar signalkvaliteten
• Instrumentering körs i kemiska anläggningar där kabelrännor blandar termoelementsignalledningar med 480V strömmatningar
• Bilelektronik i högspännings-EV-plattformar där skärmade HV-kablar krävs för att förhindra störningar med CAN-buss och LIN-busskommunikation
• Datacenter som kör 25G och 100G kopparanslutningar där passiva DAC-kablar förlitar sig på effektiv skärmning för att uppfylla BER-mål under 10^-12

Där oskärmad tråd fortfarande är det rätta valet

• Standard Ethernet för kontor och bostäder under 1 Gbps i rena elektriska miljöer
• Intern kabeldragning i väldesignade skärmade kapslingar där själva kapslingen ger EMC-skydd
• Icke-kritisk likströmsfördelning vid låga strömmar där ledat brus är acceptabelt
• Kort signal går under 1 meter i godartade miljöer där kopplingslängden är otillräcklig för att fånga upp meningsfulla störningar

Jordning av skärmad tråd korrekt

En skärmad ledning som inte är ordentligt jordad ger lite eller inget skydd. Skölden måste ha en lågimpedansväg till jord för att uppsamlad interferensenergi ska rinna bort. Felaktig jordning är en av de vanligaste orsakerna till EMC-fel i system som använder skärmad kabel, och att förstå det korrekta tillvägagångssättet förhindrar dyra felsökningscykler efter installationen.

För de flesta signalkabelapplikationer bör skärmen vara jordad endast i ena änden - vanligtvis källänden. Denna enpunktsjordning förhindrar skärmströmmar från att flyta längs kabelns längd, vilket skulle inducera en spänning på skärmen och motverka dess syfte. När skärmen är jordad i båda ändarna av en lång kabeldragning, driver eventuell skillnad i jordpotential mellan de två ändpunkterna – en vanlig förekomst i industrianläggningar där jordbussar vid olika paneler kan skilja sig med 1–5 V – en ström genom skärmen som inducerar brus direkt på signalledarna.

Undantaget är högfrekventa applikationer över ungefär 1 MHz. Vid dessa frekvenser skapar enpunktsjorden en kvartsvågsresonans längs skärmen som faktiskt kan försämra högfrekvent brusupptagning. RF- och höghastighetsdatakabelskärmar är jordade i båda ändar och vid flera mellanliggande punkter för att säkerställa att skärmen förblir på en konsekvent potential över hela sin längd. Koaxialkabel för RF-användning har alltid en dubbeljordad skärm av denna anledning.

Vanliga jordfel att undvika

• Att lämna skärmen oansluten (svävande) i ena eller båda ändarna - detta förvandlar skärmen till en antenn snarare än en barriär
• Jordning genom en lång pigtail-ledning — även en 50 mm pigtail-tråd introducerar mätbar induktans som begränsar sköldens effektivitet över några hundra kHz
• Att använda en dedikerad skärmjord som inte är bunden tillbaka till huvudsystemets jord — isolerade jordar vid olika potentialer orsakar samma problem som ingen jord alls
• Diskontinuerliga skärmanslutningar genom kontakter — varje anslutning längs en skärmad kabeldragning måste ge 360-graders skärmavslutning, inte en liten pigtailkontakt
• Att blanda enpunkts- och flerpunktsjordning på samma kabeldragning utan en tydlig designrational – detta ger oförutsägbart resonansbeteende

Hur tråd- och kabeltejpning påverkar impedans och signalkvalitet

Tejpningssteget vid kabeltillverkning är inte rent mekaniskt – det har en direkt elektrisk effekt på den färdiga kabelns impedansegenskaper. Impedansen bestämmer hur väl en kabel sänder höghastighetssignaler utan reflektioner som korrumperar data, och bandmaterialets dielektriska konstant är en av variablerna som bestämmer impedansen tillsammans med ledardiametern och -avståndet.

För en 50-ohm koaxialkabel måste dielektricitetskonstanten för allt isoleringsmaterial mellan mittledaren och skärmen – inklusive eventuella tejplager – tas med i geometriberäkningen. Polyesterfilmtejp har en dielektricitetskonstant på cirka 3,2–3,4. PTFE-tejp är ungefär 2,1. En kabeldesigner som byter tejpmaterial utan att räkna om ledardiametern eller avståndet kommer att producera en kabel som inte uppfyller sin målimpedans, vilket leder till returförlustfel på den färdiga kabeln.

I partvinnade datakablar bestämmer tråd- och kabeltejpningssteget den effektiva dielektrikum som omger varje par, vilket direkt styr parets karakteristiska impedans och utbredningshastighet. Kategori 6A-kabel, till exempel, kräver individuell parimpedanskontroll inom ±2 ohm över hela 500 MHz-frekvensområdet. För att uppnå den toleransen krävs exakt kontroll över tejptyp, tjocklek, spänning och överlappningsprocent under tejpningssteget. En variation på 10 % i tejptjocklek kan förskjuta parimpedansen med så mycket som 1 ohm vid höga frekvenser, vilket är inom men nära toleransbudgeten.

Utbredningshastigheten - uttryckt som en procentandel av ljusets hastighet, förkortat NVP - påverkas också av banddielektriken. En kabel med polyestertejp har lägre NVP än samma design med PTFE-tejp eftersom den högre dielektricitetskonstanten bromsar signalutbredningen. För testning av tidsdomänreflektometri (TDR) och tidsfördröjningskompensation i strukturerade kabelsystem behöver installatören kabeltillverkarens publicerade NVP-värde, som står för det specifika bandet som används i produktionen.

Skärmad tråd i specifika industriapplikationer

Varje industri som förlitar sig på skärmad tråd står inför en distinkt uppsättning miljöutmaningar, signaltyper och installationsbegränsningar. Det sätt på vilket skärmad tråd specificeras och installeras varierar därefter, och att förstå dessa skillnader gör det lättare att välja rätt kabel för en ny design eller felsöka en befintlig installation.

Industriell automation och processkontroll

PROFIBUS, PROFINET, DeviceNet och Modbus TCP fältbussnätverk specificerar alla skärmade kablar i sina respektive fysiska lagerstandarder. En PROFIBUS-installation kräver till exempel ett enda tvinnat skärmat par med en karakteristisk impedans på 135–165 ohm vid 3–20 MHz. Skärmen måste jordas vid varje kontrollpanel och fältenhetskopplingsdosa genom en lågimpedansanslutning, vanligtvis uppnådd med en kabelgenomföring som ger 360-graders skärmavslutning. I en typisk bilverkstad med 150–200 svetsrobotar är felaktigt skärmad fältbusskabel den enskilt vanligaste orsaken till kommunikationsfel som stängde produktionslinjer.

Medicinsk och hälsovårdsutrustning

EKG-avledningar, EEG-elektrodkablar och anslutningar till ultraljudsgivare kräver alla en skärmad tråd, men designen av medicinsk kabel lägger till krav utöver grundläggande EMI-avvisning. Kabeln får inte införa betydande kapacitans mellan patient och jord (för patientsäkerhetsisolering), måste förbli flexibel efter hundratals upprullningscykler och måste tåla upprepad desinfektion med aggressiva kemiska medel. Många medicinska signalkablar använder treaxlig konstruktion - en mittledare, en inre skärm och en yttre skärm - där den inre skärmen aktivt drivs till samma potential som mittledaren för att eliminera kapacitiv signalbelastning. Denna teknik, som kallas driven eller aktiv skärmning, gör att kabeln har mycket låg effektiv kapacitans även över längder på 2–3 meter.

Flyg och försvar

MIL-DTL-27500 och MIL-DTL-17 styr skärmad tråd som används i flyg- och rymdplattformar. Dessa standarder kräver PTFE-tejp i kabelaggregatets tejpningssteg eftersom PTFE:s temperaturklassificering på -65°C till 260°C täcker hela skalan av luftburna miljöer. Skärmningskraven för flygelektroniska kablar adresserar också indirekta blixteffekter - ett flygplan på hög höjd kan uppleva ett 200 kA blixtnedslag som kopplas in i ledningsnät i hela flygplanet. Avskärmad tråd i flygelektronikbuntar måste överföra mindre än 1 % av kopplad energi till den inre ledaren, vilket sätter ett mycket lågt överföringsimpedansmål. Tråd- och kabeltejpning i dessa enheter görs under strikt processkontroll med 100 % täckningsverifiering innan skärmen appliceras.

Ljud och sändning

Professionell balanserad ljudkabel använder ett par ledare omgivna av en spiral eller flätad skärm. Den balanserade differentialsignalen avvisar common-mode-brus som uppträder lika på båda ledarna – inklusive 60 Hz brum från belysningsinfrastruktur, HVAC-system och strömledningar som går parallellt. Skölden ger en extra barriär för bruskällor som annars skulle uppträda som en signal i common mode. I sändningsstudior där hundratals ljudflöden körs parallellt över långa avstånd, är kombinationen av balanserad ledning och skärmning det som möjliggör ren signalöverföring utan att förstärka jordslingor. Standardmikrofonkabel bibehåller till exempel signalintegriteten över körningar som överstiger 50 meter vid bullergolv under -90 dBu.

Hur man identifierar en skärmad tråd genom dess märkning och konstruktion

Vid inspektion av en kabel bekräftar flera visuella och tryckta indikatorer om den är skärmad och beskriver vilken typ av skärm som används. Att förstå dessa markeringar sparar tid när man skaffar ersättningskabel eller verifierar att en installerad kabel uppfyller specifikationerna.

Kabelmantelutskrift inkluderar vanligtvis en beteckningskod som identifierar skärmtypen. Vanliga beteckningar följer IEC 60228 och UL namnkonventioner:

• F/UTP — Övergripande foliesköld, oskärmade tvinnade par inuti. Vanlig i Cat 5e och Cat 6 skärmade installationer.
• U/FTP — Ingen övergripande skärm, individuella folieskärmade tvinnade par. Används i Cat 6A och Cat 7 för att minska överhörning mellan par.
• S/FTP — Flätad övergripande skärm plus individuella folieskärmade par. Högsta prestanda för Cat 7 och Cat 8 applikationer.
• SY, CY, YCY — Europeiska beteckningskoder för skärmade kraft- och styrkablar med ståltrådsarmering och/eller kopparfläta skärmar.
• RG (radioguide) — Betecknar koaxialkabel. Det specifika RG-numret (RG-58, RG-6, RG-213) antyder skärmtypen och konstruktionen som definieras i den ursprungliga MIL-C-17-specifikationen.

Att fysiskt skära i ett kabeltvärsnitt avslöjar skärmskiktet direkt. En foliesköld visas som ett ljust, reflekterande metalliskt lager under den yttre manteln, vanligtvis med en avloppstråd som löper längs med den. En flätad sköld visar ett synligt vävt trådmönster. Om båda finns, använder kabeln en kombinationsskärm. Tråd- och kabeltejplagret, om det finns, visas som en slät film omedelbart inuti skärmlagret - ofta genomskinligt eller benvitt för polyestertejp, eller silverfärgat för folietejp som lindar in enskilda par.

Välja rätt skärmad tråd för din applikation

Att specificera skärmad tråd korrekt innebär mer än att välja den högsta tillgängliga skärmtäckningen. Överspecificering ökar kabelkostnaden, diametern, vikten och installationstiden. Underspecificering gör systemet sårbart för störningar. En strukturerad urvalsprocess tar hänsyn till den faktiska störningsmiljön, signaltyp, frekvensområde, mekaniska krav och installationsbegränsningar.

Börja med att karakterisera störningskällorna i miljön. En frekvensomriktare som växlar vid 8 kHz genererar övertoner upp till flera hundra kHz, vilket kräver en folie- eller flätskärm med låg överföringsimpedans i det frekvensområdet. En närliggande radiosändare eller radarinstallation genererar störningar över 30 MHz, där folietäckningen är mer kritisk än flätvinkeln. Om båda typerna av störningar förekommer är en kombinationsskärm den korrekta utgångspunkten.

Kabelns flexibla livslängd är ofta den avgörande faktorn mellan folie och fläta. Foliesköldar spricker och utvecklar luckor efter relativt få flexcykler - vanligtvis färre än 10 000 i dynamiska applikationer. Flätade sköldar kan uthärda hundratusentals flexcykler innan täckningen försämras på ett meningsfullt sätt. Spiralsköldar kan upprätthålla miljontals flexcykler men med reducerad högfrekvent skärmningseffektivitet. Att matcha skärmtypen till de förväntade flexcyklerna i drift förhindrar för tidigt kabelfel som annars skulle uppstå som intermittent skärmningsförsämring och oförutsägbara problem med signalkvaliteten.

Temperaturklassificeringen måste omfatta både driftsmiljön och eventuella kortvariga utflykter. En kabel som är klassad för 75°C driftstemperatur är inte lämplig för installation nära en värmekälla som når en topp på 90°C under produktionscykler, även om 90°C endast uppnås kortvarigt. Tejpmaterialet som används i tråd- och kabeltejpningssteget är ofta den begränsande komponenten för temperaturklassificering - polyestertejp hanterar upp till 125°C, medan PTFE-tejp utökar intervallet till 260°C för högtemperaturapplikationer.

Slutligen, bekräfta avslutningsmetoden innan du slutför ett kabelval. En flätad skärm kräver ett bakskal eller kabelgenomföring som ger periferisk skärmkontakt - inte en pigtail. En folieskärm med en dräneringstråd kräver en anslutning som rymmer avloppstrådens stifttilldelning. Att installera en kabel med fel termineringsmetod gör skärmningen i stort sett ineffektiv oavsett hur väl själva kabeln är specificerad.
