Hur djupa är kabelledningar? Installationsdjupguide

Det direkta svaret: Hur djupt är kabeltrådar nedgrävda?

Kabeltrådar är nedgrävda på djup som sträcker sig från 6 tum (15 cm) till 36 tum (91 cm) beroende på kabeltyp, tillämpning, spänningsnivå och lokala krav. I bostadsmiljöer kan lågspänningslandskapsledningar sitta bara 6 tum under lutningen, medan högspänningsledningar kan installeras 36 tum eller djupare. National Electrical Code (NEC) i USA fastställer minsta begravningsdjup som varierar avsevärt beroende på kabeltyp och installationsmiljö.

Att förstå dessa djup är inte bara en fråga om efterlevnad – det påverkar direkt säkerhet, hållbarhet och kabelns långsiktiga prestanda. Kablar tillverkade med en precision tråd och kabel extruder är konstruerade med specifika isoleringstjocklekar och mantelmaterial utformade för att motstå de mekaniska och miljömässiga påfrestningarna från underjordisk installation på dessa föreskrivna djup.

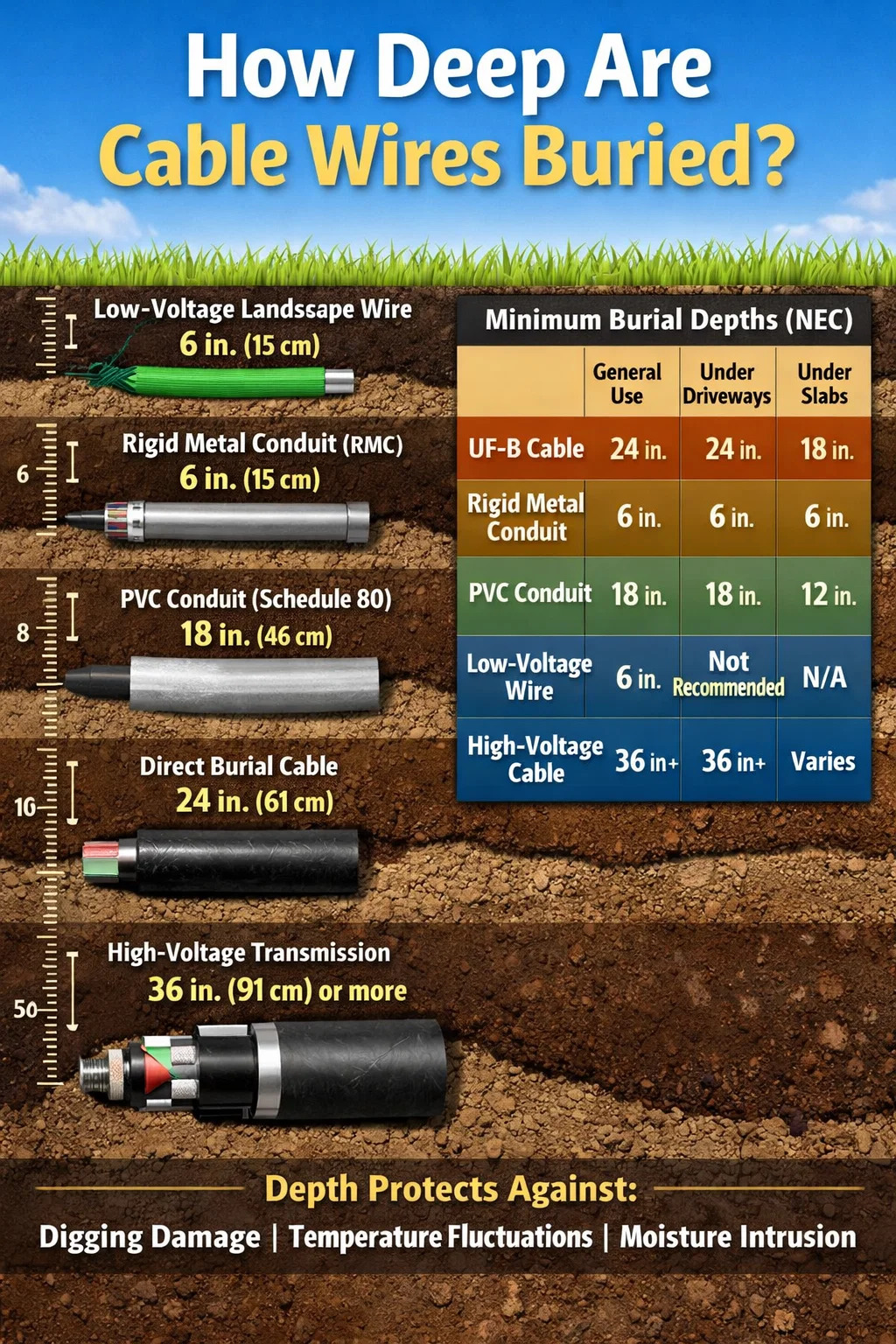

Nedan finns en snabbreferenssammanfattning av standardmässiga minsta begravningsdjup enligt NEC-tabell 300.5:

Varför gravdjup betyder mer än de flesta tror

Begravningsdjup är inte en godtycklig regel som uppfunnits av kodskrivare. Det finns eftersom kablar möter en komplex uppsättning fysiska hot när de väl placeras under jord. Ytaktivitet - fottrafik, fordon, trädgårdsredskap, frys-tina cykler, grävande djur - alla genererar mekaniska krafter som dämpar med djupet. En kabel som sitter 6 tum under ytan på en gräsmatta är i allvarlig risk från en vanlig trädgårdsspade. Samma kabel på 24 tum är väl skyddad.

Utöver mekanisk skada styr också djupet termisk stabilitet . Jordtemperaturen fluktuerar dramatiskt nära ytan. I många nordamerikanska klimat kan de översta 12 tum av jorden svänga från under fryspunkten till över 30 ° C (86 ° F) mellan vinter och sommar. Dessa extrema temperaturer gör att kabelisolering och mantelmaterial expanderar, drar ihop sig och så småningom spricker eller hårdnar om de inte är klassade för sådana förhållanden. Kablar tillverkade av en modern tråd och kabel extruder använd tvärbunden polyeten (XLPE) eller specialiserade PVC-föreningar som motstår termisk nedbrytning, men även dessa material drar nytta av den buffrade temperaturmiljön som större begravningsdjup ger.

Fukt är en annan kritisk faktor. På grunt djup utsätts kablar för genomträngande ytvatten, bevattning och poolning. Medan direkta nedgrävningskablar är vattentäta genom sin design, försämrar upprepad våt-torr-cykling under åren fortfarande kontakter, avslutningar och oförseglade sektioner. Verktyg och entreprenörer som installerar infrastrukturkablar på 30 till 36 tum rapporterar betydligt lägre förekomst av fuktrelaterade fel jämfört med bostadsinstallationer på minsta koddjup.

Typer av underjordiska kablar och deras specifika djupkrav

Not all cables are created equal, and the differences in construction — directly attributable to how they are manufactured using different tråd och kabel extruder konfigurationer — översätts direkt till olika djupkrav och begravningslämplighet.

UF-B (Underground Feeder) kabel

UF-B-kabel är den vanligaste direktnedgravningskabeln som används i bostadsbyggande i USA. "B"-beteckningen indikerar att den är lämplig för underjordisk begravning utan ledning. Dess ledare är individuellt isolerade, sedan är hela enheten innesluten i en solid termoplastisk mantel som motstår fukt, svamp och korrosion. NEC kräver att UF-B begravs på minst 24 tum när den körs utan ledning. Detta djup ger tillräckligt skydd mot rutinmässig grävaktivitet och ytbelastningar.

Typiska applikationer inkluderar utomhusuttagskretsar, garageunderpaneler, uthusmatningar och trädgårdsbelysning vid högre spänningar. En 12/2 UF-B-kabel som matar en 20-amps utomhuskrets till ett fristående garage måste begravas hela 24 tum under hela körningen - inklusive under alla landskap, vägar eller gräs.

THWN/THHN Tråd i ledning

THWN och THHN är individuella ledare avsedda för användning inuti ledning – de är inte klassade för enbart direkt nedgrävning. Men när den är installerad i styv metallledning (RMC) , tillåter NEC ett begravningsdjup på bara 6 tum . Detta beror på att själva röret ger det mekaniska skydd som djupet annars skulle ge. RMC i en 6-tums dike är mycket mer motståndskraftig mot en spade än bar kabel vid 24 tum.

Schema 80 PVC-rör erbjuder en medelväg - mer slagtålig än schema 40, den kräver en nedgrävning på minst 18 tum. Schema 40 PVC-rör, den vanligaste typen, måste begravas vid 18 tum vid allmänt bruk och 12 tum under betong.

Lågspänningslandskap och bevattningskablar

Kablar som fungerar under 30 volt - som de som används för trädgårdsbelysning, landskapshögtalare och droppbevattningskontroller - tillåts grävas ner vid bara 6 tum . Logiken här är att den låga spänningen utgör minimal risk för stötar. Trots det är 6 tum knappt tillräckligt för att undgå de flesta trädgårdsredskap. Många professionella landskapsarkitekter gräver ner lågspänningskabel på 8 till 10 tum som en praktisk säkerhetsmarginal, särskilt i områden som är föremål för odling.

Telekommunikation och datakablar

Nedgrävda telefon-, fiberoptiska- och datakablar följer sina egna standarder, vanligtvis fastställda av installationsverktyget eller Telecommunications Industry Association (TIA). Fiberoptiska kablar är ofta nedgrävda vid 18 till 36 tum , med djupare installation krävs under vägar och uppfarter. Dessa kablar tillverkas med hjälp av högspecialiserade tråd- och kabelextrudersystem som applicerar flera buffertlager, hållfasthetselement och yttre mantel optimerade för markkontakt och motstånd mot gnagare.

Högspänningskablar för kraftöverföring

Underjordiska överföringskablar som bär spänningar över 2 000 volt styrs av tekniska specifikationer snarare än NEC för bostäder. Typiska gravdjup sträcker sig från 36 tum till 60 tum (91 till 152 cm) , and in some urban duct bank installations, the top of the duct bank may sit 30 inches below grade with cables inside running deeper still. Dessa kablar är bland de mest komplexa produkterna som tillverkas på storskaliga tråd- och kabelextruderlinjer, med XLPE-isolering, metallisk skärmning, armering och flerlagers yttre mantel.

Hur tråd- och kabelextruderteknik definierar underjordisk kabelprestanda

En kabels förmåga att överleva på vilket gravdjup som helst beror nästan helt på hur den tillverkades. A tråd och kabel extruder är kärnmaskinen i kabelproduktion — den smälter termoplastiska eller härdplastiska föreningar och applicerar dem enhetligt över ledare under exakt kontrollerade temperatur-, tryck- och hastighetsförhållanden. Kvaliteten på denna process avgör isoleringstjocklekens konsistens, mantelvidhäftning, hålrumsfria tvärsnitt och motståndskraft mot miljöpåfrestningar.

Extrudertyper som används i underjordisk kabelproduktion

Flera kategorier av tråd- och kabelextruder används beroende på isoleringsmaterial och kabeltyp:

• Enskruvs extruderare — Den vanligaste konfigurationen för att applicera PVC-, polyeten- eller TPE-mantel på kablar. En roterande skruv smälter och transporterar massa genom ett munstycke vid ledaren. De används för UF-B-yttermantelapplikation, lågspänningslandskapskabel och allmänna kablar.
• Tandem och trippel-head extruder linjer — Används för flerskiktskabelkonstruktion, där isolering, halvledande skikt och yttermantel måste appliceras i sekvens eller samtidigt. Dessa är väsentliga för att producera mellan- och högspänningskablar under jord där skiktintegriteten direkt påverkar den dielektriska prestandan.
• CV-linjer (kontinuerlig vulkanisering). — A specialized tråd och kabel extruder system used for XLPE-insulated cables. Efter extrudering passerar kabeln genom ett uppvärmt rör fyllt med kväve eller ånga där tvärbindning sker. XLPE som produceras på detta sätt kan motstå ledartemperaturer upp till 90°C kontinuerligt och upp till 250°C under kortslutningsförhållanden - egenskaper som är väsentliga för nedgrävda transmissionskablar.
• Kontaktledningar för kontinuerlig vulkanisering (CCV). — En variant där kabeln passerar genom ett kontaktledningsformat rör som förlitar sig på gravitationen för att bibehålla kabelgeometrin under tvärbindningen. Dessa används för de mest krävande högspänningskablarna, inklusive de som är nedgrävda vid 36 tum eller mer för nätinfrastruktur.

Isoleringsmaterial och begravningslämplighet

Den sammansättning som matas in i en tråd- och kabelextruder bestämmer den slutliga kabelns lämplighet för specifika gravdjup och miljöer:

En tråd- och kabelextruder måste upprätthålla extremt snäva toleranser för väggtjocklek - vanligtvis ±5% eller bättre för kraftkablar - eftersom ojämn isolering skapar lokala elektriska spänningspunkter som kan leda till dielektriska fel år efter installationen. För kablar nedgrävda på djupet är det dyrt och störande att upptäcka och reparera sådana fel, vilket gör tillverkningskvaliteten i extruderstadiet till den enskilt viktigaste faktorn för tillförlitlighet för nedgrävda kablar på lång sikt.

Regionala variationer och kodskillnader bortom NEC

NEC ger en baslinje för begravningsdjup i USA, men det är inte den enda tillämpliga standarden - och i många fall är den inte ens den strängaste. Lokala ändringar, statliga bestämmelser, krav på serviceservitut och internationella standarder kan alla öka det erforderliga begravningsdjupet utöver NEC-minimum.

Lokala tillägg i USA

Många jurisdiktioner antar NEC med lokala tillägg. Kalifornien, till exempel, har ytterligare krav genom avdelning 24 som kan kräva djupare begravning i vissa tillämpningar. Vissa kommuner i de norra delstaterna kräver djupare begravning för att ta hänsyn till frostlinjens djup - i Minnesota eller Maine, där frostpenetrationen kan nå 48 till 60 tum, skjuter verktyg och vissa bostadskoder begravningsdjupen långt över NEC-minimum för att förhindra frysrelaterade skador.

Internationella standarder

Outside the United States, underground cable depth requirements vary considerably:

• Storbritannien (BS 7671 / IET Wiring Regulations): Kablar i trädgårdar bör grävas ner minst 450 mm (ungefär 18 tum) , while cables under roads require 600mm (approximately 24 inches) with additional mechanical protection such as cable tiles or warning tape.
• Tyskland (DIN VDE-standarder): Strömkablar är i allmänhet nedgrävda vid minst 600 mm, med 1000 mm (ungefär 39 tum) som krävs under vägar och allmänna utrymmen.
• Australien (AS/NZS 3000): Minimum depths range from 500mm for cables in conduit in gardens to 900mm for cables under vehicle access areas.
• Kina (GB-standarder): Low-voltage underground cables are typically required at 700mm, while high-voltage cables must be at 1000mm or deeper in urban areas.

Dessa skillnader återspeglar inte bara regleringstraditioner utan också markförhållanden, trafikbelastning och arten av lokal markstörningsaktivitet. Länder med tät urban infrastruktur tenderar att ställa djupare krav eftersom konsekvenserna av kabelskador – strömavbrott till tusentals människor – motiverar den extra installationskostnaden.

Praktiska installationsöverväganden vid nedgrävning av kabelledningar

Att veta det nödvändiga djupet är bara utgångspunkten. Att utföra en nedgrävd kabelinstallation korrekt innebär en rad beslut och försiktighetsåtgärder som avgör om kabeln fungerar tillförlitligt under sin avsedda 20 till 40-åriga livslängd.

Förberedelse av dike och strö

Kvaliteten på trenchbädden spelar nästan lika stor roll som djupet. Kablar bör aldrig vila på stenig eller ojämn mark som kan skapa punktkontaktstress över tiden. Standardpraxis kräver en 3-tums (75 mm) bädd av fin sand eller skärmad jord under kabeln, med ett liknande täcke av sand ovanför innan diket återfylls med ursprunglig jord. För högspänningskablar kan denna sandbädd vara 6 tum (150 mm) eller mer. Detta specificeras inte bara för mekaniskt skydd utan för att komprimerad, enhetlig återfyllning ger mer konsekvent värmeledningsförmåga - viktigt för kablar där värmeavledning från strömflöde påverkar ampacitetsvärden.

Varningstejp och märkningssystem

På ett djup av 12 tum ovanför kabeln , bör installatörer placera detekterbar underjordisk varningstejp. Denna ljusa plasttejp - vanligtvis gul för el, orange för kommunikation - varnar framtida grävare innan de når kabeln. För högvärdiga eller högspänningsinstallationer läggs magnetiskt detekterbar tejp eller spårtråd till för att möjliggöra elektronisk lokalisering med ett kabellokaliseringsinstrument utan utgrävning.

Strategier för djupminskning med hjälp av ledning

Där det är opraktiskt att gräva till hela 24-tumsdjupet - till exempel genom etablerad landskapsarkitektur, under uteplatser eller nära trädrötter - gör byte till styv metallledning att begravningsdjupet sjunker till bara 6 tum. Detta är en legitim och allmänt använd strategi. Ledningen måste vara ordentligt vattentät vid skarvarna och måste ha lämpliga in- och utloppskopplingar. Varje punkt där en kabel övergår från ledning till direkt nedgrävning måste hanteras noggrant, eftersom denna korsning är en vanlig felpunkt.

Ring innan du gräver

Innan du gräver något dike för kabelgrävning är det inte frivilligt att kontakta en lokaliseringstjänst – det är lagstadgat i de flesta jurisdiktioner. I USA, ringer 811 (det nationella "Call Before You Dig"-numret) utlöser märkningen av alla underjordiska verktyg i arbetsområdet inom 2 till 3 arbetsdagar. Nätkablar - gas, el, vatten, telekom - kan grävas ner på djup som skiljer sig från vad standarder kräver eftersom de installerades enligt äldre koder, av olika entreprenörer eller i icke-standardiserade konfigurationer. Befintliga underjordiska kablar hittas rutinmässigt på djup mellan 12 och 18 tum även när nuvarande kod kräver 24 tum.

Skarvar och anslutningar under klass

NEC tillåter direkta nedgrävningsskarvar för UF-B-kabel förutsatt att de är gjorda med listade underjordiska skarvsatser – vattentäta gelfyllda kontakter eller värmekrympenheter som bibehåller kabelns nedgrävningsklass vid skarven. Branschens bästa praxis avråder dock starkt från underjordiska skarvar när det är möjligt. Varje skarv är en potentiell svag punkt. Långa kabeldragningar bör använda kontinuerliga längder från en åtkomlig kopplingsdosa eller dragbox på ytnivå närhelst löplängden tillåter. Kopplingsdosor som installeras i marken måste klassificeras för våta eller fuktiga platser och hållas tillgängliga.

Hur kabelkonstruktion från extruderlinjen påverkar valet av gravdjup

En installatör som väljer mellan olika kabelprodukter för en nedgrävd applikation väljer i själva verket mellan olika tillverkningsfilosofier. En kabel tillverkad med hög precision tråd och kabel extruder linje med snäva processkontroller kommer att ha mer enhetlig isolering, bättre mantelvidhäftning och mer konsekvent elektrisk och mekanisk prestanda än en som produceras med lägre kvalitetsstandarder - även om båda tekniskt har samma klassificering och listning.

Till exempel kan två UF-B-kablar med samma AWG och spänningsklass skilja sig avsevärt i:

• Jacka koncentricitet — Hur centrerad ledaren är inom isoleringen. Dålig koncentricitet på grund av inkonsekvent strängsprutningsforminriktning skapar tunna fläckar som är känsliga för dielektriskt nedbrytning.
• Jackans tjocklekslikformighet — En ytterjacka som varierar från 0,8 mm till 1,4 mm runt sin omkrets ger ojämnt mekaniskt skydd. Premiumkablar producerade på CNC-styrda extruderlinjer håller manteltjockleken inom ±0,05 mm.
• Material sammansatt kvalitet — Den specifika PVC- eller PE-sammansättningen, inklusive UV-stabilisatorer, typ av mjukgörare och fyllmedelsinnehåll, påverkar direkt hur kabeln håller sig i nedgrävda miljöer över tiden. Billigare föreningar kan klara inledande listningstest men bryts ned snabbare i verkliga jordmiljöer.
• Ledarkvalitet — Syrefri eller högkonduktiv koppar som dras till exakta toleranser motstår oxidation bättre än koppar av lägre kvalitet, särskilt vid nedgrävda skarvpunkter och avslutningar där långvarig kontaktresistansuppbyggnad kan orsaka överhettning.

När man väljer kabel för en nedgrävningsapplikation – särskilt en som kommer att vara svår att komma åt efter installationen – är kabelhärkomst och tillverkningskvalitet legitima urvalskriterier, inte bara marknadsföringsöverväganden. Kablar från tillverkare som investerar i modern tråd- och kabelextruderteknik, in-line gnisttestning och excentricitetsövervakningssystem ger mätbart bättre långtidsprestanda under jord.

Vanliga misstag som leder till begravda kabelfel

Majoriteten av nedgrävda kabelfel i bostäder och lätta kommersiella applikationer kan tillskrivas en liten uppsättning installationsfel snarare än produktdefekter. Att förstå dessa fellägen hjälper till att förklara varför krav på gravdjup finns och varför det är viktigt att strikt följa dem.

• Otillräckligt djup: Det enskilt vanligaste misstaget. Husägare och ibland entreprenörer gräver ner kabel vid 12 eller till och med 8 tum för att spara tid, bara för att få kabeln skadad av rutinarbete på gården inom några år. En enda spade som skär genom en nedgrävd 12/2 UF-B som matar ett utomhusuttag kan skapa ett fel som löser ut brytare, skadar ansluten utrustning eller i värsta fall startar en brand om överströmsskyddet inte fungerar korrekt.
• Använder fel kabeltyp: Standard NM-B (Romex) är inomhuskabel och är inte listad för direkt nedgrävning, men den finns i nedgrävda installationer regelbundet. NM-B saknar den solida termoplastiska manteln av UF-B och kommer att brytas ned snabbt när den utsätts för markfuktighet - vanligtvis inom 2 till 5 år.
• Otillräcklig återfyllning: Återfyllning direkt med sten- eller lerjord utan sandbädd skapar mekaniska punktspänningar och, i lerjordar, vattensjuka runt kabeln som påskyndar mantelnedbrytningen.
• Överhoppningsskydd vid övergångar: Där nedgrävd kabel kommer in i en byggnad eller övergår från underjordisk till ovan jord måste den skyddas av en ledning som sträcker sig minst 8 tum ovanför färdig nivå. Oskyddad kabel vid övergångar på nivånivå är mycket känslig för fysisk skada, UV-nedbrytning och fuktinfiltration.
• Ingen dokumentation av kabeldragningar: Att misslyckas med att fotografera eller skissa kabeldragningar innan återfyllning innebär att framtida husägare eller entreprenörer inte har något sätt att veta var kablar är nedgrävda utan en lokaliseringstjänst — och lokaliseringstjänster kan inte alltid hitta små bostadskablar på grunt djup.

Djupkrav för specifika situationer och kabeldragningar

Olika platser inom en enda installation kan kräva olika nedgrävningsdjup, vilket innebär att en enda kabel som går över en fastighet kan behöva ändra djup när den korsar olika terrängtyper.

Under gräsmattor och trädgårdar

UF-B på 24 tum är standarden för gräsytor. Detta djup rengör typisk gräsmatta luftningsutrustning, frigöringsanordningar och de flesta trädgårdsredskap. Men upphöjda trädgårdssängar som regelbundet grävs till 12 eller 18 tum utgör en risk. Att dra kabel runt istället för under planteringsbäddar rekommenderas starkt.

Under uppfarter och åtkomstområden för fordon

UF-B under uppfarter kräver fortfarande 24 tum. Men många installatörer övergår till styv ledning för korsningar av uppfartsvägar både för att lägga till mekaniskt skydd mot fordonsbelastning och för att möjliggöra framtida kabelbyte utan att gräva igenom uppfartsytan. En ledningshylsa under uppfarten installerad under uppfartskonstruktion kostar mycket lite; att lägga till en i efterhand kan kosta $500 till $2.000 i betong- eller asfaltskärning och restaurering.

Under betongplattor

När en kabel passerar under en befintlig eller planerad betongplatta (inte en uppfart), kan UF-B begravas vid 18 tum och PVC-rör vid 12 tum. Själva plattan ger ett betydande mekaniskt skydd, vilket motiverar det minskade djupet. Kablar under plattor bör installeras i ledning när det är möjligt för att möjliggöra utbyte - ett kabelfel under ett betonggolv är extremt kostsamt att reparera om kabeln är direkt nedgrävd.

Inuti ledningen under bevattningskontrollerade områden

I kommersiella landskapsanläggningar med automatisk bevattning störs nedgrävda kabelzoner ofta för bevattningsreparationer. Att specificera rörledningar och öka nedgravningsdjupet till 30 tum i dessa områden minskar avsevärt risken för oavsiktlig kabelskada under bevattningsunderhåll - ett vanligt och dyrt felläge inom kommersiell fastighetsförvaltning.

Ampacitys och värmes roll vid bestämning av begravningsdjup för strömkablar

För kraftkablar som leder betydande ström, samverkar nedgravningsdjupet med kapacitet — Den maximala ström som en kabel kan bära utan att överskrida dess märktemperatur. Underjordiska kablar avleder värme till omgivande jord snarare än luft, och jordens termiska resistivitet varierar med fukthalt, packning och sammansättning. NEC-ampacitetstabellerna för underjordiska kablar antar specifika värden för markens termiska resistivitet och begravningsdjup.

En kabel nedgrävd vid 24 tum i typisk jord kan vanligtvis bära mer ström än samma kabel nedgrävd vid 6 tum, eftersom djupare jord upprätthåller mer stabila och generellt lägre temperaturer, vilket förbättrar värmeavledning. Verktygsingenjörer som utför detaljerade ampacitetsberäkningar för underjordiska matare tar hänsyn till gravdjup som en primär variabel. För en 500 kcmil XLPE-isolerad kabel — tillverkad på en tråd- och kabelsträngsprutningslinje med stor diameter — skillnaden mellan nedgrävning vid 30 tum mot 18 tum i torr sandjord kan representera en 10 till 15 % ökning av tillåten ampacitet , vilket direkt översätts till kapacitet att tjäna mer belastning utan att kräva en större och dyrare ledare.

Detta är anledningen till att kabelinstallationsspecifikationer av nyttokvalitet rutinmässigt kräver djup långt bortom kodminimum. Det extra djupet är inte bara försiktighet – det är teknisk optimering som maximerar avkastningen på investering i ledarmaterial samtidigt som livslängden förlängs genom att hålla driftstemperaturerna lägre.
