Hur länge håller en tråd? Livslängd efter typ och tillämpning

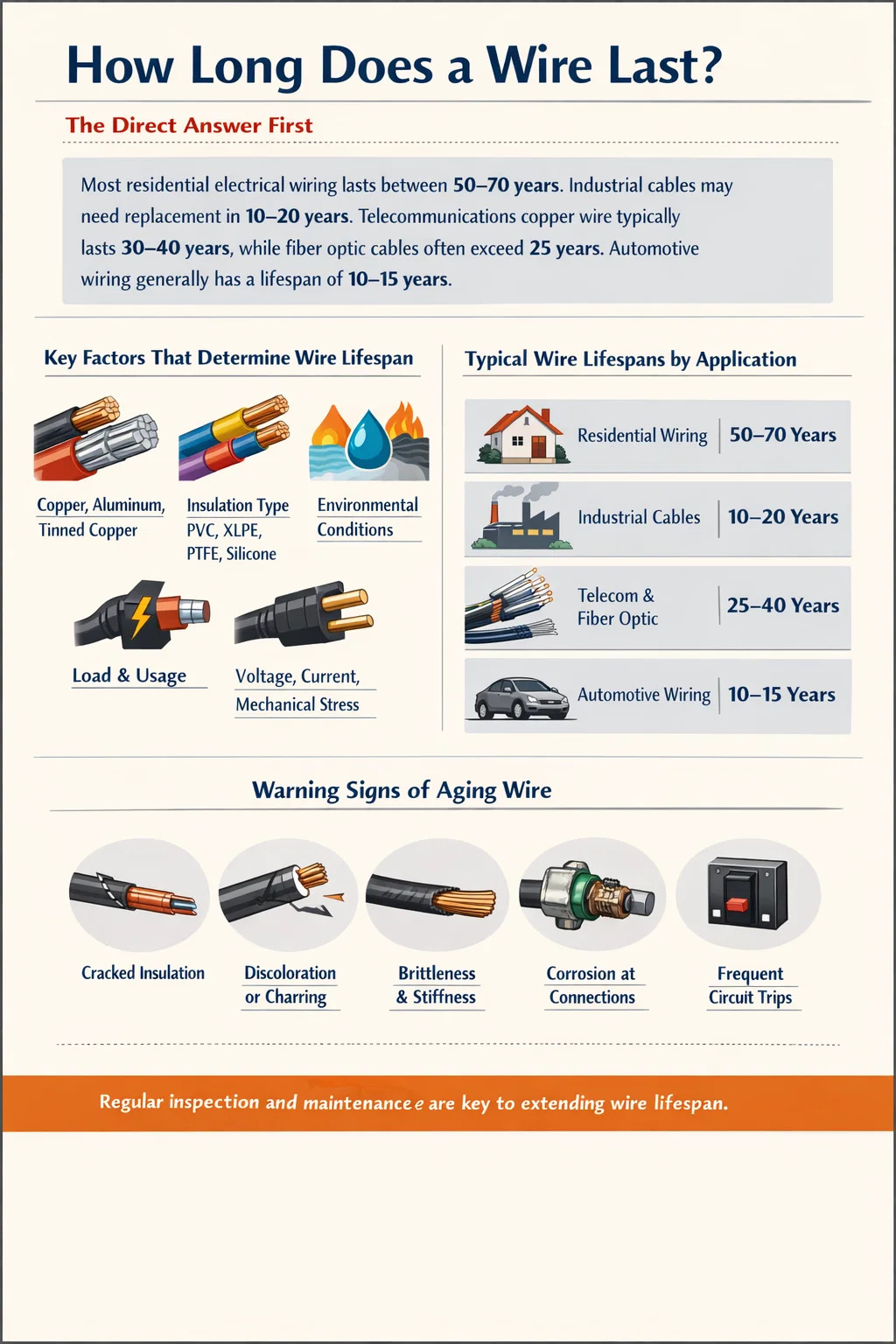

Hur länge håller en tråd? Det direkta svaret först

Livslängden för en tråd beror mycket på dess material, isoleringstyp, driftsmiljö och belastningsförhållanden - men som ett praktiskt riktmärke, de flesta elektriska ledningar för bostäder varar mellan 50 och 70 år , medan industrikablar i krävande miljöer kan behöva bytas ut om så få som 10 till 20 år. Telekommunikationskoppartråd förblir ofta funktionell i 30 till 40 år, medan fiberoptiska kablar kan överstiga 25 år med minimal försämring. Tråd som är designad för fordonstillämpningar har vanligtvis en beräknad livslängd på 10 till 15 år, även om verkliga prestanda varierar avsevärt beroende på värmecykler, vibrationer och vätskeexponering.

Dessa siffror är inte godtyckliga. De återspeglar årtionden av fältdata, materialvetenskaplig forskning och tekniska standarder som fastställts av organ som National Electrical Code (NEC), IEC och UL. Att förstå vad som förkortar eller förlänger trådens livslängd är lika viktigt som att känna till utgångssiffrorna – och den förståelsen börjar vid tillverkningsstadiet, särskilt i hur en tråd- och kabelsträngsprutmaskin formar isoleringen och manteln som skyddar ledaren under hela dess livslängd.

Nyckelfaktorer som bestämmer trådens livslängd

Ingen enskild variabel bestämmer hur länge en tråd håller. Livslängden är snarare produkten av flera samverkande faktorer, som var och en dramatiskt kan förändra det förväntade servicefönstret. Här är en uppdelning av de mest kritiska:

Ledarmaterial

Koppar är fortfarande guldstandarden för elektriska ledare. Den erbjuder utmärkt ledningsförmåga, motstår korrosion bättre än många alternativ och bibehåller strukturell integritet under termisk cykling. Koppartråd i en korrekt installerad, klimatkontrollerad miljö kan hålla långt över 100 år — själva konduktören misslyckas sällan; isoleringen runt den gör det. Aluminiumtråd, som ofta användes i grenkretsar för bostäder på 1960- och 70-talen, är mer benägna att oxidera vid anslutningspunkter och expanderar och drar ihop sig mer dramatiskt med temperaturförändringar, vilket bidrar till anslutningsfel som minskar den effektiva livslängden till 30 till 50 år i vissa bostadsmiljöer. Förtennade koppar- och silverpläterade ledare, som används i marina respektive högfrekvensapplikationer, erbjuder specifika fördelar med korrosionsbeständighet som förlänger livslängden i de riktade miljöerna.

Isolerings- och mantelmaterial

Isoleringen är nästan alltid den första komponenten som bryts ned. PVC (polyvinylklorid) är det mest använda isoleringsmaterialet i världen. Standard PVC-isolering bär en nominellt temperaturområde från -15°C till 70°C och visar vanligtvis tecken på sprödhet eller sprickbildning efter 20 till 40 år i standardapplikationer. Tvärbunden polyeten (XLPE) erbjuder överlägsen värmebeständighet – upp till 90°C kontinuerligt – och motstår kemiska angrepp mycket bättre än vanlig PVC. XLPE-isolerade kablar i industriella eller underjordiska installationer är ofta klassade för 30 till 40 års drift. Silikongummiisolering, som används i högtemperaturmiljöer som ugnar eller motorrum, klarar temperaturer upp till 180°C och bibehåller flexibiliteten över ett bredare temperaturområde, vilket ger den en nischfördel i krävande termiska miljöer. PTFE (teflon) isolering, som används inom flyg- och kemisk bearbetning, tål temperaturer upp till 260°C och har en kemisk tröghet som gör den resistent mot nästan alla industriella lösningsmedel.

Kvaliteten på isoleringsextrudering påverkar direkt dessa resultat. En tråd- och kabelextruder som bibehåller exakt smälttemperatur, konsekvent linjehastighet och enhetligt munstyckstryck kommer att producera isolering med enhetlig väggtjocklek - en nyckelprediktor för både elektrisk prestanda och livslängd. Tunna fläckar i isoleringen skapar dielektriska svaga punkter där spänningsspänningen koncentreras, vilket påskyndar nedbrytningen.

Driftstemperatur

Värme är trådisoleringens primära fiende. Arrhenius-ekvationen, tillämpad på kabelåldring, visar att för varje 10°C ökning av driftstemperaturen över det nominella maxvärdet halveras isoleringens livslängd ungefär. Detta innebär att en kabel som är klassad för 40 år vid 70°C kontinuerlig drift skulle teoretiskt sett bara hålla i 20 år om den rutinmässigt används vid 80°C. Det är därför termisk nedstötning är standardteknik – kablar bör dimensioneras så att de fungerar väl inom sin nominella temperatur, inte vid dess tak.

Miljöexponering

UV-strålning bryter ned de flesta plaster. Utomhuskablar som utsätts för direkt solljus utan UV-stabiliserad mantel kan uppvisa ytsprickor inom 5 till 10 år. Fuktinträngning i kabelbuntar främjar galvanisk korrosion vid anslutningar och, i växelströmstillämpningar, partiell urladdningsaktivitet. Kemisk exponering - oljor, lösningsmedel, syror - kan snabbt angripa standard PVC och kräver specialföreningar som klorerad polyeten (CPE) eller termoplastiska elastomerer (TPE) för adekvat livslängd. Mekaniskt kan upprepade böjningscykler, krossning eller skador på gnagare bryta ledare långt innan isoleringen termiskt försämras.

Installationskvalitet

Även kabeln av högsta kvalitet kommer att gå sönder i förtid om den installeras felaktigt. Överskridande av minsta böjradie under installationen kan orsaka mikrosprickor i isoleringen eller deformera ledaren. För hårt åtdragna rörkopplingar eller buntband kan skapa kroniska stresspunkter. Korrekt avslutning – med korrekt klassade kontakter, applicering av korrekt vridmoment på klackar och förhindrande av fuktinträngning vid skarvpunkter – kan fördubbla eller tredubbla livslängden vid anslutningskritiska tillämpningar.

Trådens livslängd efter applikationstyp

Olika tillämpningar ställer radikalt olika krav på tråd och kabel. Följande tabell sammanfattar typiska livslängdsförväntningar över huvudkategorier:

Dessa siffror antar standarddriftsförhållanden. Accelererat åldrande från överbelastning, dålig installation eller tuffa miljöer kan minska någon av dessa livslängder dramatiskt - i vissa industriella fall med 50 % eller mer.

Rollen av Extruder för tråd och kabel Kvalitet i långtidsprestanda

Tillverkningskvalitet är en av de mest underskattade bestämningsfaktorerna för trådens livslängd. En tråd- och kabelextruder är maskinen som applicerar isolering och mantel över den nakna ledaren, och dess precision avgör direkt den strukturella integriteten hos slutprodukten.

Hur extruderingskonsistens påverkar livslängden

Extruderingsprocessen involverar smältning av en polymerförening och tvingar den genom ett munstycke för att belägga ledaren. Kritiska parametrar inkluderar smälttemperatur, skruvhastighet, linjehastighet, huvudtryck och kylhastighet. All instabilitet i dessa parametrar ger isolationsdefekter:

• Variation i väggtjocklek — Inkonsekvent formtryck gör att isoleringsväggen blir tjockare på ena sidan och tunnare på den andra (excentricitet). Tunna väggar koncentrerar elektrisk stress, sänker genombrottsspänningen och minskar den dielektriska livslängden.
• Tomrum och inneslutningar — Gasinneslutning under extrudering skapar tomrum i isoleringskroppen. I mellan- och högspänningskablar är hålrum platser för partiell urladdningsaktivitet - mikroskopiska elektriska ljusbågar som eroderar isoleringen inifrån. Ett enda mikrohålrum kan initiera fel i en jordkabel år före det förväntade slutet av livslängden.
• Ytjämnhet och förorening — Vid produktion av högspänningskablar skapar ytdefekter vid gränssnittet mellan ledare och isolering elektriska fältförstärkningspunkter. En tråd- och kabelextruder med otillräcklig filtrering av polymersmältan tillåter partikelförorening som har samma effekt.
• Grad av härdning eller tvärbindning — För XLPE-kablar måste tvärbindningsreaktionen kontrolleras noggrant. Underhärdad isolering saknar de termiska och mekaniska egenskaperna hos helt tvärbundet material, vilket leder till för tidig krypning och deformation vid förhöjda temperaturer.

Moderna tråd- och kabelextrudersystem tar itu med dessa problem genom servodriven skruvkontroll, väggtjockleksmätning i realtid via lasermätare eller röntgenskanning, återkoppling i sluten slinga för att bibehålla formkoncentriciteten och inline gnisttestning för att upptäcka isoleringshål direkt efter extrudering. En tillverkare som arbetar med föråldrad eller dåligt underhållen strängsprutningsutrustning kan producera kabel som ser överensstämmande ut men som har latenta defekter som är osynliga för vanlig visuell inspektion.

Enskikts- vs. Multi-Layer Extrusion

Högpresterande kabelkonstruktioner kräver ofta samextrudering - samtidig applicering av två eller flera polymerskikt i en enda passage. För mellanspännings-XLPE-kablar innebär detta vanligtvis ett ledarskärmskikt, huvudisoleringen och ett isoleringsskärmskikt som appliceras samtidigt. Gränssnittsvidhäftningen mellan dessa skikt är kritisk: delaminering vid skiktgränserna skapar mellanrum där fukt kan ackumuleras och partiella urladdningar kan inträffa. En tråd- och kabelextruder designad för trippel samextrudering måste upprätthålla exakt tryckbalans över alla tre polymerflödena. Tryckobalans gör att ett lager förorenar ett annat vid gränssnittet, vilket skapar inklusionsdefekter som standardtestning av färdiga produkter kanske inte upptäcker förrän år av tjänst har passerat.

Varningstecken på att en tråd håller på att nå slutet av sin livslängd

Att identifiera åldrande tråd innan fel förhindrar utrustningsskador, bränder och säkerhetsrisker. Följande symtom indikerar att inspektion eller utbyte bör övervägas allvarligt:

• Sprickbildning eller krackelering av isoleringsmanteln — Ytsprickor som uppstår även utan böjning tyder på avancerad polymernedbrytning. När sprickor väl är synliga kan isoleringen ha förlorat betydande dielektrisk styrka.
• Missfärgning eller förkolning — Gulning av vit eller grå PVC-isolering indikerar långvarig värmeexponering. Brun eller svart missfärgning nära anslutningar tyder på ihållande överhettning vid anslutningspunkter.
• Sprödhet eller stelhet — Isolering som spricker eller flagnar när den böjs försiktigt har förlorat sitt innehåll av mjukgörare genom migrering eller avdunstning. Detta är särskilt vanligt i äldre PVC-kablar i varma miljöer.
• Ökat isolationsmotståndsdrift — I industriella underhållsprogram spårar periodiska megaohmmetertestning isolationsresistans över tiden. En konsekvent nedåtgående trend indikerar att fukt tränger in eller isoleringsförsämring fortskrider mot eventuellt fel.
• Korrosion vid avslutningar — Grön eller vit oxidavlagringar vid anslutningspunkter, särskilt på aluminium eller förtennade ledare, ökar kontaktmotståndet och genererar värme, vilket påskyndar ytterligare nedbrytning i en självförstärkande cykel.
• Upprepad utlösning av kretsskydd — Jordfelsavbrott (GFI) eller överströmsskydd som löser ut utan en tydlig belastningsorsak kan indikera utvecklande isolationsbrott mellan ledare eller till jord.
• Brännande lukt under drift — All ihållande brinnande lukt från kabeldragningar, paneler eller utrustning bör utlösa omedelbar avstängning och inspektion. Isoleringspyrolys har en distinkt skarp lukt som inte är subtil när den väl pågår.

Hur man förlänger livslängden för tråd i drift

För installerad tråd som redan är i drift kan flera strategier på ett meningsfullt sätt förlänga tillförlitlig livslängd:

Värmehantering

Att förhindra att kabeldragningar upplever ihållande höga temperaturer är den enskilt största underhållsåtgärden. Se till att ventilationen är fri i elpaneler. I industriella kabelrännor, följ strikt riktlinjerna för fyllningsfaktorn - en överfull bricka fångar upp värme som genereras av flera ledare och kan pressa driftstemperaturer över nominella gränser för alla kablar i bunten. Att minska belastningen på en åldrande krets – även med 20 % – kan dramatiskt bromsa den återstående nedbrytningshastigheten.

Mekaniskt skydd

Kablar som utsätts för gångtrafik, fordonsrörelser eller upprepad mekanisk kontakt ska skyddas med ledningar, kabelramper eller skyddshylsor. För utomhusinstallationer kan UV-beständig ledning eller kabellindning applicerad på åldrande kabel med UV-stabiliserad mantel lägga till många års service genom att bromsa ytterligare UV-nedbrytning. I flexibla applikationer - robotarmar, kabelhållare - är standardpraxis att byta ut kablar proaktivt baserat på flexcykelräkning snarare än visuell inspektion.

Uppsägning Underhåll

Anslutningspunkter är statistiskt sett den vanligaste platsen för felinitiering. Regelbunden åtdragning av flänsar och anslutningsskruvar till specificerade värden - särskilt för aluminiumledare som kryper under ihållande tryck - förhindrar de högresistansanslutningar som överhettar och påskyndar isolationsförsämring. Att applicera lämplig antioxidantförening på aluminiumavslutningar före anslutning och tätning mot fuktinträngning minskar avsevärt korrosionsrelaterade fel.

Periodisk testning

För kritiska kretsar och mellanspänningskablar fångar ett schemalagt testprogram försämring före fel. Vanliga metoder inkluderar:

• Megohmmeter (isolationsresistans) testning — Utförs årligen på kritiska kretsar. Värden under 1 MΩ per kV driftspänning indikerar oro; trender är viktigare än någon enskild mätning.
• Provning av partiell urladdning — Upptäcker inre hålrum och isoleringsdefekter i mellan- och högspänningskablar utan att kabeln måste strömförsörjas till fel. Denna metod blir alltmer tillgänglig som en mobil tjänst för transformatorstationer och industrianläggningar.
• Tidsdomänreflektometri (TDR) — Skickar en signalpuls ner i en kabel och analyserar reflektioner för att lokalisera impedansförändringar orsakade av defekter, fuktinträngning eller krossade sektioner. Särskilt effektiv för lokalisering av jordkabelfel.
• Termografisk inspektion — Infraröda kameror identifierar hot spots vid anslutningar, överbelastade ledare och försämrade anslutningar under normal drift, utan systemavstängning.

Val av isoleringsmaterial: Vad tråd- och kabelextrudern bearbetar spelar lika stor roll som själva maskinen

När du specificerar eller köper tråd och kabel är det lika viktigt att förstå isoleringsblandningen som att känna till ledarstorleken. Sammansättningen bestämmer nominell temperatur, kemisk beständighet, flexibilitet och åldringsbeteende. Här är en jämförelse av de vanligaste isoleringsmaterialen som bearbetas av tråd- och kabelextrudersystem:

Var och en av dessa föreningar kräver en tråd- och kabelextruder som är kalibrerad för sin specifika smältreologi. PTFE, till exempel, kräver kolvextrudering snarare än konventionell skruvextrudering eftersom det inte smälter till en viskös vätska på samma sätt som PVC eller XLPE gör. EPR och silikonföreningar kräver noggrann temperaturprofilering för att förhindra för tidig vulkanisering i cylindern. Maskinen och materialet måste matchas — att använda fel extruderinställning för en given blandning är ett av de snabbaste sätten att producera kabel med minskad livslängd.

Regulatoriska standarder som definierar förväntningar på trådens livslängd

Trådens livslängd är inte enbart ett fysiskt fenomen – det är också ett reglerande. Standardorgan definierar minimiprestandatrösklar som kabel måste uppfylla vid tillverkningstillfället, och många definierar också testprotokoll för accelererad åldrande som simulerar år av drift i dagar eller veckor.

• IEC 60502 — Täcker kraftkablar med extruderad isolering klassad 1 kV till 30 kV, inklusive design, testning och de minsta isoleringsväggtjocklekar som bestämmer elektrisk och mekanisk livslängd.
• UL 44 och UL 83 — Nordamerikanska standarder för härdplast respektive termoplastisolerade trådar. Dessa standarder definierar nominell temperatur, spänning och de specifika tester - inklusive ugnsåldring, dornböjnings- och krosstester - som kablar måste klara innan de listas.
• ICEA S-93-639 / NEMA WC74 — Täcker 5 kV till 46 kV skärmade kraftkablar och inkluderar termiska åldringstestprotokoll utformade för att validera förväntad 30 till 40 års livslängd under nominella förhållanden.
• SAE J1128 och J1291 — Fordonskabelstandarder som specificerar temperaturklasser och värmeåldringsprestanda för kablageapplikationer.
• MIL-DTL-27500 — Militär specifikation för flygledningar, som kräver accelererad livslängdstestning, nötningsbeständighet och termisk uthållighet som motsvarar förväntningarna på 20 till 30 års flygplanstjänst.

Att uppfylla dessa standarder kräver inte bara rätt material utan konsekvent kontrollerade tillverkningsprocesser. Ett tråd- och kabelextrudersystem med integrering av statistisk processkontroll (SPC) – loggar viktiga processparametrar kontinuerligt och utlöser varningar när de går utanför kontrollgränserna – ger tillverkarna den dokumentation som krävs för att visa standardöverensstämmelse och stå bakom anspråk på livslängd.

När ska man byta ut tråden istället för att reparera den

Beslutet mellan reparation och fullständigt utbyte är ett av de ekonomiskt mest betydelsefulla samtalen inom kabeltillgångsförvaltning. Flera faktorer talar tydligt för fullständig ersättning framför lokal reparation:

• När isoleringsfel är fördelat, inte lokaliserat — Om testning av isolationsresistans avslöjar en gradvis total minskning snarare än en enda felpunkt, har hela kabeln åldrats jämnt. Att skarva ut ett fel i det här fallet löser en svag punkt samtidigt som dussintals andra lämnas i samma risk. Full ersättning är det enda rationella valet.
• När kabeln har överskridit sin designlivslängd — En kabel installerad 1975 har gett 50 års tjänst. Även om den verkar fungerande idag så fungerar den på lånad tid. Kostnaden för ett oplanerat fel – produktionsstopp, brandrisk, utrustningsskador – överstiger vanligtvis vida planerade ersättningskostnader.
• När ansökningskraven har ändrats — Högre spänningar, ökade belastningar eller förändringar i miljöförhållanden (nya kemikalier på fabriksgolvet, ny HVAC-ledning, utökad utomhusexponering) kan innebära att den befintliga kabelspecifikationen inte längre är tillräcklig, oavsett dess fysiska tillstånd.
• När tillträdeskostnaderna är höga — I underjordiska eller inbäddade kabeldragningar där schaktning eller strukturell öppning krävs för att komma åt kabeln, är utbyte under ett redan öppet underhållsfönster nästan alltid mer kostnadseffektivt än en framtida reparation efter ett fel.

Omvänt är reparation lämplig när skadan är tydligt lokaliserad - ett enda mekaniskt hack, ett termineringsfel, en gnagarskadapunkt på annars frisk kabel med återstående livslängd och isolationsmotstånd väl inom specifikationen. En korrekt utförd reparation med klassificerade värmekrympande eller kallkrympande skarvmaterial, korrekt installerade, kan återställa kretsen till full livslängd vid den punkten utan att kompromissa med den omgivande kabeln.

Vanliga frågor om trådens livslängd

Åldras oanvänd tråd fortfarande?

Ja. Polymerisolering genomgår kemisk nedbrytning oavsett om elektrisk ström flyter. UV-exponering, värme och oxidation fortgår oberoende av elektrisk belastning. Tråd som lagras under svåra förhållanden - hög värme, UV-exponering eller kontakt med reaktiva kemikalier - kan försämras avsevärt under lagring. Tråd som förvaras inomhus i svala, mörka, torra förhållanden kommer att behålla sina egenskaper i många år.

Hur påverkar vatten kabelns livslängd under jord?

Vatten är den primära åldringsmekanismen för direkt nedgrävda och kanalinstallerade mellanspänningskablar med XLPE-isolering. Vattenträdbildning - ett fenomen där vattenmolekyler under växelspänningsspänning bildar mikroskopiska dendritiska kanaler genom isoleringen - minskar gradvis den dielektriska styrkan. Kablar installerade i våta miljöer utan trädskyddande XLPE (TR-XLPE) kan gå sönder på så få som 15 till 20 år , jämfört med 30 till 40 år för TR-XLPE-ekvivalenter. För direkt nedgrävning i områden med känt högt grundvatten, är specificering av TR-XLPE-isolering standardteknisk rekommendation.

Finns det något sätt att testa kabelns livslängd utan att ta den ur bruk?

Flera oförstörande testmetoder möjliggör bedömning på plats. Isolationsresistansmätning (megohmmetertestning) ger en ögonblicksbild av aktuellt isolationsförhållande. Dielektriskt absorptionsförhållande (DAR) och polarisationsindex (PI)-test ger ytterligare information om fukthalt och isoleringskvalitet. För mellanspänningskablar kan partiell urladdningstestning med mycket låg frekvens (VLF) identifiera avancerad degradering utan att stressa kabeln till fel. Dessa metoder kan inte förutsäga en återstående livslängd med precision, men de ger riskbaserad information som vägledning för underhållsbeslut.

Påverkar trådmätaren livslängden?

Indirekt, ja. En korrekt dimensionerad ledare för den belastning den bär blir svalare, vilket förlänger isoleringens livslängd. En underdimensionerad ledare - som bär ström över sin nominella kapacitet - blir varmare, vilket accelererar isoleringens åldrande med den hastighet som beskrivs av Arrhenius-förhållandet. Att konsekvent köra en ledare med 110 % av dess märkström kan minska isoleringens livslängd med 30 till 50 % jämfört med drift med rätt storlek.

Hur påverkar kvaliteten på en tråd- och kabelextruder slutkunden?

Slutkunden som köper färdig kabel har sällan insyn i produktionsutrustningen som används för att tillverka den. Kabel tillverkad på en tråd- och kabelextruder med hög precision med inline kvalitetsövervakning kommer dock att uppvisa mer konsekvent isoleringsväggtjocklek, färre inre defekter och mer enhetliga sammansättningsegenskaper än kabel som produceras på utrustning med lägre precision. Att specificera kabel från tillverkare med verifierbara kvalitetsledningssystem — ISO 9001-certifiering, UL-listning, oberoende tredjepartstestning — ger en meningsfull försäkran om att kabeln producerades med utrustning och processer som kan leverera den nominella livslängden.
