Hur man beräknar kabelns storlek: Komplett guide

Det direkta svaret: Hur man beräknar kabelns storlek

För att beräkna kabelstorleken måste du bestämma den maximala strömmen (ampacitet) som kabeln måste bära och sedan tillämpa gränser för spänningsfall och säkerhetsfaktorer för att välja rätt ledartvärsnitt. Den mest använda formeln är baserad på Ohms lag i kombination med National Electrical Code (NEC) eller IEC-standarder. För de flesta AC-system är grundregeln: välj en ledare där den strömförande kapaciteten överstiger 125 % av den kontinuerliga lastströmmen. För DC-kretsar eller längre kabeldragningar har spänningsfallsberäkningar prioritet.

Rent praktiskt, om du har en 20A kontinuerlig belastning på en 120V AC-krets multiplicerar du 20A × 1,25 = 25A minsta ampacitet, vilket pekar på en 12 AWG kopparledare enligt standard NEC ampacitetstabeller. För spänningskänslig utrustning över långa avstånd måste spänningsfallet beräknas separat med hjälp av formeln: VD = (2 × L × R × I) / 1000 , där L är envägskabellängd i fot, R är resistans per 1 000 fot, och I är belastningsströmmen i ampere.

Den här guiden går igenom varje steg i beräkningsprocessen och täcker både AWG och metriska (mm²) system, olika isoleringstyper, installationsförhållanden och hur kvaliteten på kabelkonstruktionen – inklusive hur en tråd och kabel extruder bearbetar isoleringsskiktet — påverkar kabelns slutliga elektriska prestanda och säkerhetsklassificering.

Förstå tråd- och kabeldimensioneringssystem: AWG vs. mm²

Innan du beräknar måste du förstå vilket mätsystem som gäller för din region och applikation. De två dominerande standarderna är American Wire Gauge-systemet (AWG) och det metriska tvärsnittsareasystemet mätt i kvadratmillimeter (mm²).

American Wire Gauge (AWG) System

AWG används främst i USA och Kanada. kontraintuitivt, ett lägre AWG-tal betyder en tjockare ledare med högre kapacitet . Till exempel bär 4 AWG koppar betydligt mer ström än 14 AWG. AWG-skalan går från 0000 (4/0) i den stora änden ner till 40 AWG för applikationer med fin tråd. Vanliga kablar för bostäder och kommersiella anläggningar använder 14 AWG, 12 AWG och 10 AWG för grenkretsar, medan matarledare kan använda 6 AWG, 4 AWG, 2 AWG eller större.

Metriskt tvärsnittssystem (mm²)

Används i hela Europa, Asien, Australien och de flesta andra delar av världen enligt IEC-standarder, mm²-systemet beskriver direkt ledarens tvärsnittsarea. Vanliga storlekar inkluderar 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² och längre. En ledare på 2,5 mm² motsvarar ungefär 14 AWG när det gäller tvärsnitt , även om exakt kapacitet beror på isoleringstyp och installationsmetod.

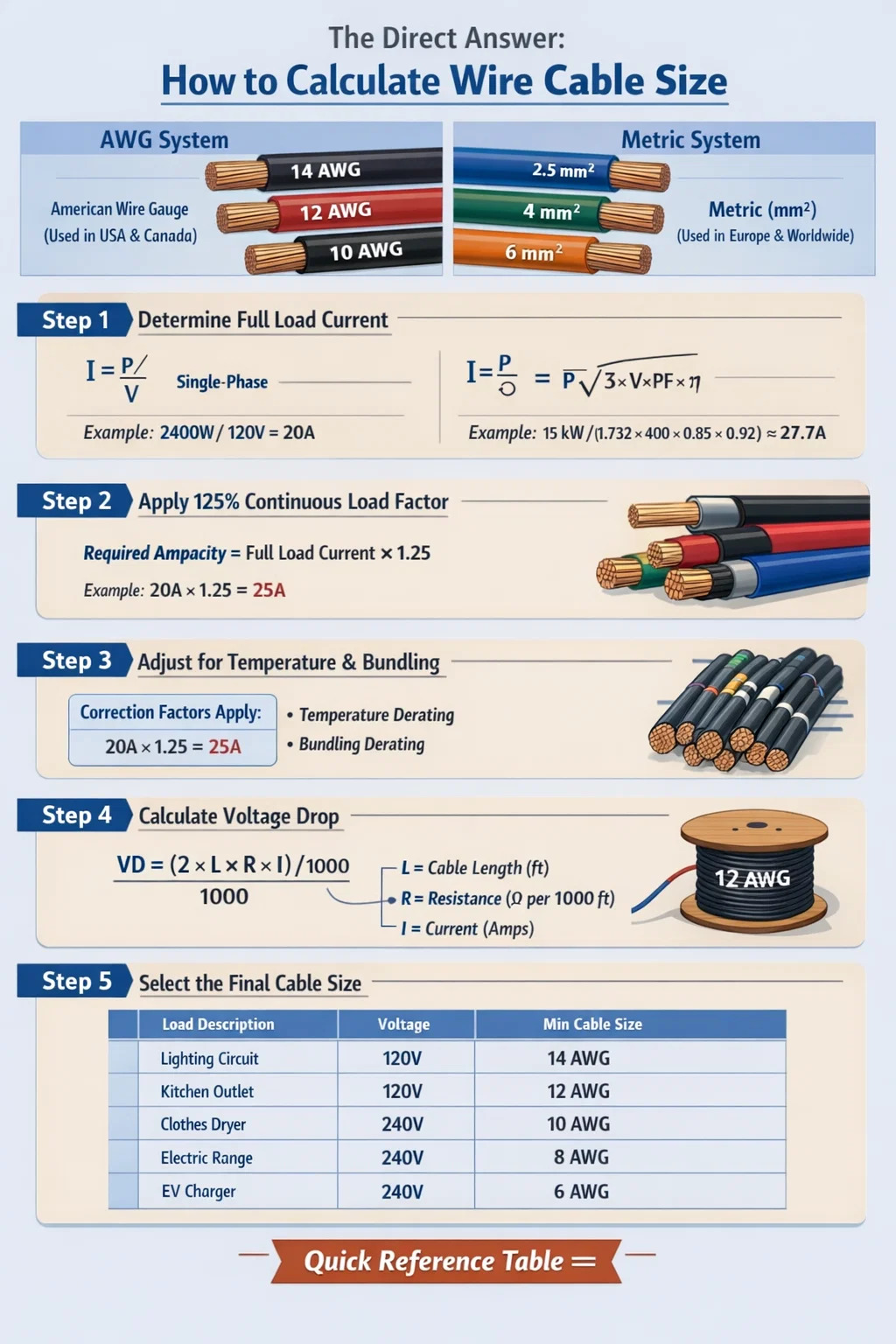

Steg-för-steg-metod för att beräkna kabelns storlek

Korrekt kabeldimensionering följer en logisk sekvens. Att hoppa över steg leder till antingen underdimensionerade kablar som överhettas och skapar brandrisker, eller överdimensionerade kablar som slöser med material och ökar installationskostnaderna i onödan.

Steg 1: Bestäm fullbelastningsströmmen

Utgångspunkten för varje beräkning av kabeldimensionering är att identifiera den anslutna utrustningens fulllastström (FLC). För resistiva belastningar som värmare är detta enkelt: använd P = V × I, omarrangerat till I = P / V. För en 2 400 W rumsvärmare på en 120 V-krets, I = 2 400 / 120 = 20 ampere .

För trefasmotorbelastningar är formeln: I = P / (√3 × V × PF × η), där PF är effektfaktorn och η är effektivitet. En 15kW motor vid 400V med PF = 0,85 och η = 0,92 resulterar i I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Använd alltid namnskyltdata när de är tillgängliga istället för beräknade uppskattningar.

Steg 2: Använd multiplikatorn för kontinuerlig belastning

För laster som arbetar kontinuerligt i 3 timmar eller mer kräver NEC Section 210.19 dimensionering av ledaren vid 125 % av den kontinuerliga belastningsströmmen . Om din last drar 20A kontinuerligt, måste den minsta ledarampaciteten vara 20 × 1,25 = 25A. Denna termiska säkerhetsmarginal står för värmeuppbyggnad i isoleringen under långvarig drift. IEC-standarder använder ett liknande tillvägagångssätt genom korrektionsfaktorer som tillämpas på basampacitetsvärden.

Steg 3: Tillämpa korrigeringsfaktorer för temperatur och buntning

Kablar installerade i högtemperaturmiljöer eller grupperade med andra kablar måste nedskäras. NEC Tabell 310.15(B)(1) tillhandahåller temperaturkorrigeringsfaktorer. Vid en omgivningstemperatur på 40°C istället för standardbaslinjen på 30°C måste en 75°C klassad ledare reduceras med en faktor på 0.88 . Det betyder att en ledare som är klassad 25A vid 30°C endast bär 22A säkert vid 40°C omgivning.

Buntningskorrigering är lika viktig. När 4–6 strömförande ledare delar en ledning, tillämpa en faktor på 0,80. För 7–9 ledare, använd 0,70. För 10–20 ledare hopbuntade sjunker faktorn till 0,50. Underlåtenhet att tillämpa buntningsfaktorer är en av de vanligaste orsakerna till överhettning i kommersiella kabelrännor.

Steg 4: Beräkna spänningsfallet

Gränserna för spänningsfall är vanligtvis 3 % för grenkretsar och 5 % totalt för matar- och grenkrets kombinerat (enligt NEC-rekommendation, dock inte ett hårdkodskrav i alla fall). Använd denna formel för enfas AC- och DC-kretsar:

VD (volt) = (2 × L × R × I) / 1000

Där L = enkelriktad kabellängd i fot, R = resistans i ohm per 1 000 fot (från ledningsresistanstabeller) och I = belastningsström i ampere. Faktorn 2 står för både utgående och returledare.

Exempel: En 120V-krets, 100 fot enkelriktad, som bär 15A till 14 AWG koppar (R = 3,14 Ω/1 000 fot): VD = (2 × 100 × 3,14 × 15) / 1 000 = 9,42 volt , vilket är 7,85 % — långt över gränsen på 3 %. Uppgradering till 10 AWG (R = 1,24 Ω/1 000 fot) minskar detta till 3,72V, eller 3,1 %, vilket är marginellt men acceptabelt för okänsliga belastningar. För precisionsutrustning skulle en övergång till 8 AWG få det till 1,8 %.

För trefassystem ändras formeln till: VD = (√3 × L × R × I) / 1000 , ersätter faktorn 2 med 1,732 eftersom fasgeometrin minskar det effektiva slingmotståndet.

Steg 5: Välj den slutliga kabelstorleken

Efter att ha beräknat den erforderliga ampaciteten (med alla korrektionsfaktorer tillämpade) och den minsta ledarstorlek som krävs för att uppfylla gränsvärdena för spänningsfall, välj den storlek som är större . Detta är den styrande kabelstorleken. Avrunda alltid uppåt till nästa tillgängliga standardledarstorlek – runda aldrig nedåt.

Isolationstypens roll i kabelampacitet

Isoleringsmaterialet som omger ledaren bestämmer direkt hur mycket värme kabeln kan tåla säkert, vilket i sin tur bestämmer ampaciteten. Det är här tillverkningsprocessen – särskilt prestandan hos tråd och kabel extruder — har en direkt inverkan på den färdiga produktens elektriska och termiska egenskaper.

Vanliga isoleringstemperaturklasser och deras NEC-beteckningar inkluderar:

• 60°C (140°F) — Typ TW, används i äldre ledningar för bostäder. Lägre ampacitet, inte lämplig för högbelastningskretsar.
• 75°C (167°F) — Typer THW, THWN. Den vanligaste kommersiella och industriella isoleringen. Detta är standardkolumnen som används i NEC-tabell 310.15 för ledningsdimensionering i de flesta nya installationer.
• 90°C (194°F) — Typer THHN, XHHW-2, RHH. Högre basampacitet, men NEC begränsar ofta termineringen till 75°C såvida inte utrustningen är specifikt klassad för 90°C-termineringar. Kan användas vid full 90°C klassificering i fri luft eller när termineringsutrustning är klassad i enlighet därmed.
• 150°C och uppåt — Specialkablar med silikongummi, PTFE (Teflon) eller mineralisolering (MI-kabel). Används i ugnar, industriella ugnar och högtemperaturprocessutrustning.

Konsistensen av isoleringstjockleken är avgörande. A tråd och kabel extruder i en modern tillverkningslinje använder precisionsformgeometri, smälttemperaturkontroll och linjehastighetsreglering för att bibehålla enhetlig väggtjocklek runt ledaren. Inkonsekvent isolering – tunnare på vissa ställen – skapar lokala varma punkter som minskar den effektiva värmeklassificeringen även om den genomsnittliga tjockleken uppfyller specifikationen. Avancerade extrudermaskiner från tillverkare i Kina, Europa och Nordamerika använder nu lasermätningssystem och automatisk excentricitetskorrigering för att uppnå väggtjocklekstoleranser inom ±5 % eller snävare.

Koppar kontra aluminiumledare: storleksskillnader

Aluminiumledare används vanligtvis för ingångskablar för service, matare och distribution. De är lättare och billigare än koppar, men aluminium har bara cirka 61 % av kopparns ledningsförmåga , vilket innebär att du behöver ett större tvärsnitt för att bära samma ström.

Som en praktisk regel: för att matcha ampaciteten hos en kopparledare kräver aluminium ungefär två AWG-storlekar större . Där 6 AWG koppar bär 65A (vid 75°C), skulle du behöva 4 AWG aluminium för att bära samma ström. För metrisk dimensionering matchar en 16 mm² aluminiumledare ungefär en 10 mm² kopparledare.

Aluminium expanderar och drar ihop sig mer än koppar med temperaturcykler, vilket kan orsaka att anslutningen lossnar med tiden. Alla aluminiumledaravslutningar måste använda kontakter klassade AL/CU, och antioxidantblandning krävs vid skarvar och avslutningar för att förhindra uppbyggnad av oxidation som ökar motståndet. Dessa är kodkrav i de flesta jurisdiktioner, inte frivilliga metoder.

Ur tillverkningssynpunkt kräver extruderingen av isolering över aluminiumledare noggrann kontroll av linjehastigheten och sammansättningstemperaturen i tråd och kabel extruder . Aluminiums ytkemi skiljer sig från koppar, och vissa isoleringsföreningar fäster annorlunda. Tillverkare av kvalitetskabel utför vidhäftningstester för att säkerställa att isoleringen fäster ordentligt och inte separeras från ledaren under böjning eller termisk cykling.

Kabeldimensionering för motorkretsar

Motorkretsar följer andra regler än allmänna grenkretsar eftersom motorer drar mycket hög startström vid start - vanligtvis 6 till 8 gånger fulllastströmmen under 0,5 till 2 sekunder. Själva kabeln behöver inte dimensioneras för denna inkopplingsström (överströmsskyddet hanterar det), men ledaren måste dimensioneras utifrån NEC Artikel 430-regler snarare än standardampacitetstabeller.

För en enkel motor kräver NEC 430.22 att grenkretsledaren är dimensionerad till minst 125 % av motorns fulllastström (FLC) som anges i NEC-tabellerna 430.247–430.250 (inte namnskyltens värde, såvida inte namnskylten är lägre än tabellvärdet). För en 5-hästkrafter, 230V enfasmotor, listar Tabell 430.248 FLC som 28A. Ledaren måste då hantera minst 28 × 1,25 = 35A, vilket pekar mot 8 AWG koppar.

För tillämpningar med variabel frekvensdrift (VFD) gäller ytterligare överväganden. VFD genererar harmoniska strömmar som producerar extra värme i ledarna. Många ingenjörer lägger till ytterligare 10–15 % marginal utöver standardfaktorn på 125 % vid dimensionering av kablar för VFD-drivna motorer. En skärmad kabel krävs också vanligtvis mellan VFD-utgången och motorn för att innehålla högfrekvent brus och förhindra lagerskador från common-mode-strömmar.

Beräkning av spänningsfall Djupdykning: långa kabeldragningar

För kabel som går över 50 fot (cirka 15 meter) blir spänningsfallet ofta den dominerande dimensioneringsfaktorn – inte ampaciteten. Detta gäller särskilt i solcellsanläggningar (PV), jordbruksanläggningar, utomhusbelysning och industrianläggningar med utrustning placerad långt från huvudfördelningscentralen.

Beräknar erforderligt ledartvärsnitt från spänningsfall

Du kan ordna om spänningsfallsformeln för att direkt beräkna det erforderliga ledartvärsnittet. För koppar i ett enfassystem:

A (mm²) = (2 × L × I × ρ) / VD_max

Där A är den nödvändiga tvärsnittsarean i mm², L är enkelriktad kabellängd i meter, I är belastningsströmmen i ampere, ρ (rho) är resistiviteten för koppar = 0,0172 Ω·mm²/m (eller 0,0282 för aluminium), och VD_max är det maximalt tillåtna spänningsfallet i volt.

Exempel: En pump drar 30A vid 230V, placerad 120 meter från fördelningscentralen. Maximalt tillåtet spänningsfall = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Runda uppåt till nästa standardstorlek: 25 mm² kopparledare.

Om samma pump hade varit placerad bara 30 meter bort, ger beräkningen 4,49 mm², avrundning uppåt till 6 mm² — betydligt mindre och billigare. Kostnaden för underdimensionering på långa körningar kommer från energiavfall och försämring av utrustningens prestanda, inte bara överhettning.

Spänningsfall i solceller DC-system

I solcellsinstallationer är dimensionering av DC-kabeln avgörande för systemets effektivitet. NEC Artikel 690 rekommenderar att begränsa spänningsfallet i PV-källans kretsar till 2 % eller mindre för maximal energiskörd. Ett 2% fall på ett 600V strängsystem tillåter endast 12V fall över kabeldragningen. Med en strängström på 9A och en 50-meters körning (enkelriktad) skulle det erforderliga ledartvärsnittet vara A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², vilket pekar på en minsta 2,5 mm² PV-klassad kabel (USE-2 eller PV Wire i USA).

Hur kabelkonstruktionens kvalitet påverkar dimensioneringsberäkningar

Kabelstorleksberäkningar förutsätter att kabeln uppfyller dess nominella specifikationer. Detta innebär att ledaren har rätt tvärsnittsarea, isoleringen har rätt tjocklek och dielektriska egenskaper och att resistansen per längdenhet matchar publicerade värden. I praktiken varierar kabelkvaliteten avsevärt mellan tillverkare, och denna variation påverkar direkt om dina beräkningar håller i fält.

Dirigentfyllningsförhållande och strandning

Trådade ledare är uppbyggda av flera mindre trådar som är tvinnade tillsammans. Fyllningsförhållandet - procentandelen av det nominella tvärsnittet som faktiskt upptas av metall - påverkar motståndet. En 2,5 mm² tvinnad ledare med dålig strängpackning kan ha ett faktiskt metalltvärsnitt på endast 2,3 mm², vilket ökar motståndet med cirka 8–9 % jämfört med specifikationen. Detta påverkar direkt både spänningsfall och termisk prestanda. Premiumkabeltillverkare mäter ledarmotstånd enligt IEC 60228 eller ASTM B8 för att verifiera överensstämmelse.

Isoleringstjocklek och extruderingsprocessen

Isoleringsskiktet appliceras genom en tråd och kabel extruder — en maskin som smälter polymerförening (PVC, XLPE, LSZH eller andra material) och tvingar den genom en precisionsform runt den rörliga ledaren. Kvaliteten på denna extruderingsprocess avgör isoleringstjocklekens konsistens, ytfinish och vidhäftning till ledaren eller innermanteln.

Moderna tråd- och kabelextrudersystem som används av ledande tillverkare inkluderar:

• Excentricitetskontroll med sluten slinga : Laser- eller kapacitiva sensorer mäter isoleringskoncentriciteten i realtid och justerar automatiskt formens position för att korrigera för off-center beläggning.
• Övervakning av smälttryck och temperatur : Säkerställer konsekvent sammansättningsviskositet genom formen, förhindrar tunna fläckar orsakade av temperaturvariationer i extrudercylindern.
• Integration av gnisttestare : Högspänningsgnisttestare skannar 100 % av den producerade kabeln in-line för att upptäcka hål eller tunna punkter i isoleringen innan kabeln spolas.
• Diametermätningssystem : Lasermikrometrar mäter ytterdiametern kontinuerligt och matar tillbaka data för att kontrollera linjehastigheten och extruderns utmatning för att bibehålla specificerade diametertoleranser.

När du köper kabel för kritiska applikationer - industrimaskiner, byggnadsledningar, underjordiska matare - verifiera alltid att kabeln uppfyller UL-, CSA- eller IEC-certifieringar som testats enligt relevanta standarder. Tredjepartstestad och listad kabel garanterar att isoleringen som appliceras av tråd- och kabelextruderprocessen uppfyller kraven på minimitjocklek, dielektrisk hållfasthet och temperaturresistans.

XLPE vs. PVC-isoleringsprestanda

Tvärbunden polyeten (XLPE) isolering produceras genom en specialiserad tråd- och kabelextruderprocess som inkluderar ett vulkaniseringssteg (tvärbindning), antingen genom ånghärdning, torr kvävehärdning (CCV-linje) eller silanfukthärdning. Tvärbindning skapar ett tredimensionellt polymernätverk som ger XLPE betydligt bättre termisk prestanda än PVC : XLPE-isolerade strömkablar är klassade till 90°C kontinuerligt, 130°C under nödöverbelastning och 250°C under kortslutningsförhållanden. PVC når en topp vid 70°C för standardkvaliteter.

För medelspänningskablar (1kV–35kV) är XLPE-isolering producerad på en trippelsträngsprutad tråd och kabelsträngsprutningslinje – med applicering av den halvledande inre skärmen, XLPE-isoleringen och den halvledande yttre skärmen i en enda passage – industristandarden. Denna engångsmetod eliminerar gränssnittskontamination mellan skikten, en kritisk faktor för högspänningens dielektriska integritet.

Praktiska exempel på trådkabelstorlek efter applikation

Teorin blir tydligare med konkreta tillämpningsexempel över olika installationstyper. Följande utförda exempel täcker de vanligaste scenarierna i bostäder, kommersiella och industriella miljöer.

Kökskrets för bostäder (120V, 20A)

NEC 210.11(C)(1) kräver minst två 20A små apparatkretsar i kök. Kabel: 12 AWG / 2 koppar, typ NM-B (Romex), 20A brytare. Kabeldragningen från panelen är vanligtvis 30–60 fot i ett enfamiljshus. Spänningsfall vid 20A över 60 fot: VD = (2 × 60 × 1,98 × 20) / 1 000 = 4,75V, vilket är 3,96 % . Acceptabel för de flesta köksmaskiner. För en mer konservativ installation eller där körningen överstiger 80 fot, uppgradera till 10 AWG.

EV Laddningsstation (240V, 48A kontinuerlig)

En nivå 2 EV-laddare på 11,5 kW drar 48A vid 240V. Som en kontinuerlig belastning: 48A × 1,25 = 60A minsta ledarampacitet. Välj 6 AWG koppar THWN-2 i kanal. För en 50-fots löpning från panel till garage, spänningsfall = (2 × 50 × 0,491 × 48) / 1 000 = 2,36V = 0,98 % — väl inom gränserna. Storleken på 6 AWG bestäms av ampacitet, inte spänningsfall i detta fall.

Industriell transportörmotor (400V, 3-fas, 22kW)

FLC = 22 000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Applicera 125 % motorfaktor: 39,7 × 1,25 = 49,6A. Välj 10 mm² kopparledare (klassad 52A i treledarkabel enligt IEC 60364). Kabeldragningen är 85 meter från MCC till motor. Spänningsfall = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % — inom 3 %-gränsen. Valet på 10 mm² bekräftas av kraven på både strömstyrka och spänningsfall.

Underjordisk matare (240V, 100A, 150 fot)

En 100A subpanelmatare som använder aluminiumledare i schema 40 PVC-kanal nedgrävd vid 24 tum. Erforderlig kapacitet: 100A. Aluminiumledare 1/0 AWG är klassad 120A vid 75°C — uppfyller ampacitet. Spänningsfallskontroll: 1/0 AWG aluminium R = 0,327 Ω/1 000 fot. VD = (2 × 150 × 0,327 × 100) / 1 000 = 9,81V = 4,09 % . Överstiger de rekommenderade 3 %. Uppgradera till 2/0 AWG aluminium (R = 0,259 Ω/1 000 fot): VD = 7,77V = 3,24% — fortfarande marginell. Använd 3/0 AWG aluminium (R = 0,205 Ω/1 000 fot): VD = 6,15V = 2,56 % — acceptabelt.

Kortslutnings- och felströmsöverväganden vid kabeldimensionering

För mellan- och högspänningskablar, och för industriella LV-kablar nära stora transformatorer, måste ledaren också dimensioneras för att motstå den termiska energin från felström under den tid det tar för skyddsanordningen att åtgärda felet. Detta kallas termisk kortslutningsmotstånd kontrollera.

Formeln är: A (mm²) = (I_sc × √t) / K , där I_sc är den potentiella kortslutningsströmmen i ampere, t är felrensningstiden i sekunder och K är en materialkonstant (K = 115 för PVC-isolerade kopparledare med start vid 30°C; K = 135 för XLPE-isolerad koppar).

Exempel: En kabel matar en panel med en 25kA potentiell kortslutningsström, och uppströmsbrytaren löser sig på 0,2 sekunder. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . Detta kräver en kopparledare på minst 120 mm² — oavsett belastningsström. Nära stora industritransformatorer eller huvudtavlor är det ofta kortslutningsdimensionering som styr kabelvalet.

Vanliga misstag vid beräkning av kabelstorlek

Att förstå beräkningsmetoden är bara halva striden. Praktiska fel på fältet leder till underdimensionerade eller överdimensionerade kablar även när ingenjören tillämpar formlerna korrekt.

• Användning av märkskyltström istället för NEC-tabell FLC för motorer: NEC 430.22 kräver specifikt att man använder NEC-tabellvärdet, inte namnskylten, såvida inte namnskylten är lägre. Att använda en motor med lägre märkskyltström och underdimensionering av kabeln är ett kodbrott.
• Att glömma att tillämpa paketeringsderating: Att installera sex THHN-ledare i en ledning och dimensionera var och en för individuell ampacitet är ett mycket vanligt misstag. Buntningsfaktorn på 0,80 minskar deras effektiva strömstyrka, vilket kräver större ledare.
• Tar inte hänsyn till framtida belastningsökning: En krets med 95 % av ledarampaciteten lämnar inget utrymme för ytterligare utrustning. Branschens bästa praxis är att dimensionera kablar till högst 80 % av märkeffekten under normala driftsförhållanden.
• Blanda AWG och metriska värden i samma formel: Att använda AWG-resistansvärden (i Ω/1 000 fot) med metriska längder (i meter) utan omvandling ger mycket felaktiga resultat. Bekräfta alltid enheter innan du beräknar.
• Ignorera omgivningstemperatur: Kabel installerad på ett vindsutrymme vid 50°C omgivning istället för standard 30°C baslinje kräver betydande nedskärning. En 12 AWG THHN klassad 30A vid 30°C kan endast bära 23A vid 50°C omgivning — en minskning med 23%.
• Köpa undermålig kabel: Kabel från overifierade tillverkare kan ha faktiska ledartvärsnitt 10–15 % under nominellt på grund av dålig kontroll av tråddragnings- och extruderingsprocesserna. Köp alltid UL-listad eller IEC-certifierad kabel från spårbara källor.

Snabbreferens: Sammanfattning av val av kabelstorlek

För snabb referens på plats sammanfattar följande tabell vanliga belastningsscenarier och de minsta kabelstorlekar som de kräver under typiska förhållanden (kopparledare, 75°C isolering, 30°C omgivning, enkelkrets i ledning, upp till 50 fots dragning).
